Тип барьера:
активный
Маркировка по взрывозащите:
Количество каналов: 1
Питание: 24 В DC
Параметры нагрузки цепи
[Exib]IIC | [Exib]IIB | |
внешняя емкость, С0 | 0,8 мкФ | 0,1 мкФ |
внешняя индуктивность, L0 | 5 мГн | 3 мГн |
Погрешность передачи сигнала
ток | 0,1% от входного сигнала |
напряжение | - |
Напряжение на искробезопасных входах:
Выходные искроопасные цепи барьеров рассчитаны на работу с нагрузками не более 2,5 кОм (для сигнала 0 - 5 мА) и не более 0,9 кОм (для сигнала 4 - 20 мА)
Средняя наработка на отказ не менее 50 000 ч

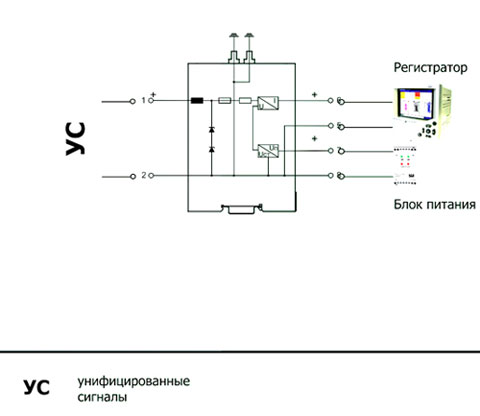

Схема подключения
Опасная зона Безопасная зона
Применение
Применяются для работы с датчиками с унифицированными выходными сигналами тока.
Типы датчиков и входные сигналы
типы датчиков | УС |
входные сигналы | 4 - 20 мА |
выходные сигналы | 4 - 20 мА 0- 5 мА |
Параметры искрозащиты
максимальное входное напряжение, Um | 250 В |
максимальное выходное напряжение, U0 | 25,2В |
максимальный выходной ток, 10 | 100 мА |
максимальная выходная мощность, Р0 | 0,35 Вт |
Прочие параметры
потребляемый ток | 50 мА |
температура | -20...60°С |
защита корпуса | IP 30 |
габаритные размеры | 20,5x77x122 мм |
монтаж | - DIN-рейка - шина заземления |
масса | 0,2 кг |
Примеры оформления заказа
карта заказа:
РИФ-А1-DIN Х Х N
пример заказа:
РИФ- A1-DIN 4-20 мА ТУ-4215-015-00226253-2002 8шт.
