Общие сведения
Электронагреватели трубчатые (ТЭН) предназначены для нагрева различных сред путем конвекции, теплопроводности или излучения посредством преобразования электрической энергии в тепловую. Они применяются в качестве комплектующих изделий в промышленных устройствах.
ТЭНы используются для следующих целей:
нагрев воздуха и прочих газов и смесей газов с подвижным и неподвижным воздухом;
нагрев воды и слабых растворов кислот и щелочей;
нагрев жиров и масел
нагрев прессформ;
нагрев легкоплавких металлов и сплавов
плавления селитры.
Технические характеристики трубчатых электронагревателей (ТЭНов)
Трубчатый электронагреватель (ТЭН) представляет собой тонкостенную металлическую трубку со спиралью из проволоки высокого сопротивления. Свободное пространство трубки заполнено наполнителем, хорошо проводящим тепло и служащим изоляцией спирали от стенки трубки.
В качестве наполнителя для ТЭНа используется кристаллическая окись магния (периклаз).
В качестве оболочки применяются электросварные или цельнотянутые трубы из стали марок ст.10 и ст.12Х18Н10Т.
Диаметр оболочки от 6 до 20 мм
Единичная мощность до 8 кВт
Напряжение питания 12, 24, 36, 42, 48, 60, 127, 220, 380 В
Максимальная температура нагрева 750 С
Максимальная развернутая длина 6м

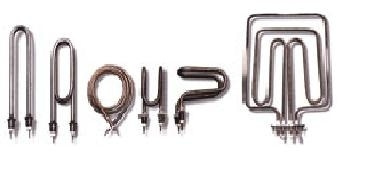

Пространственная конфигурация любая.
По требованию потребителя ТЭН может оснащаться крепежной арматурой – штуцерами с метрической или трубной резьбой.
Контактная часть ТЭНа оснащается резьбовой шпилькой (М3, М4, М5), разъемом для втычного монтажа или флажком.
Конструкция ТЭНа
1 – контактный стержень;
2 – контактные гайки и шайбы;
3 – изолятор;
4 – трубчатая оболочка;
5 – нагревательная спираль;
6 – наполнитель;
7 – герметик.
D – диаметр оболочки, L – развернутая длина оболочки, Lk – заделка контактного стержня, La – активная длина ТЭН, активная поверхность ТЭН - площадь поверхности трубчатой оболочки ТЭН на длине La/
Структура условного обозначения ТЭН:
ТЭН-ХХХ/ХХХ,
где:
ТЭН – трубчатый электронагреватель;
Х - развернутая длина ТЭН по оболочке L , см
Х - обозначение заделки контактного стержня Lк или численное значение заделки Lk в см.;
Х - диаметр оболочки ТЭН D, мм;
/ - разделитель;
Х - номинальная мощность, кВт;
Х - обозначение нагреваемой среды и материала оболочки ТЭН;
Х - номинальное напряжение, В.
Пример обозначения ТЭН: ТЭН-100A13/3,5J220 где:
100 - развернутая длина ТЭН по оболочке, см;
А - обозначение заделки контактного стержня (табл.1);
13 - диаметр оболочки ТЭН, мм;
3,5 - номинальная мощность, кВт;
J - нагреваемая среда – вода; материал оболочки ТЭНа - нержавеющая сталь;
220 - номинальное напряжение, В.
Условное обозначение нагреваемой среды и материала оболочки для промышленных ТЭН.
Условное обозначение ТЭН | Нагреваемая среда | Характер нагрева | Материал оболочки ТЭНа |
X | Вода, слабый раствор щелочей и кислот (pH от 5 до 9) | Нагревание, кипячение с максимальной температурой на оболочке 100°С | Медь и латунь (с покрытиями) |
J | Вода, слабый раствор кислот (pH от 5 до 7) | Нагревание, кипячение с максимальной температурой на оболочке 100°С | Нержавеющая сталь |
P | Вода, слабый раствор щелочей (pH от 7 до 9) | Нагревание, кипячение с максимальной температурой на оболочке 100°С | Углеродистая сталь |
S | Воздух и пр. газы и смеси газов | Нагрев в спокойной газовой среде до температуры на оболочке ТЭН 450°С | Углеродистая сталь |
T | Воздух и пр. газы и смеси газов | Нагрев в спокойной газовой среде с температурой на оболочке ТЭН свыше 450°С | Нержавеющая сталь |
O | Воздух и пр. газы и смеси газов | Нагрев в движущейся со скоростью 6м/с воздушной среде до температуры на оболочке ТЭН 450 °С | Углеродистая сталь |
K | Воздух и пр. газы и смеси газов | Нагрев в движущейся со скоростью не менее 6м/с воздушной среде с температурой на оболочке ТЭН св. 450 °С | Нержавеющая сталь |
R | Воздух и пр. газы и смеси газов | Нагрев в движущейся со скоростью менее 6м/с воздушной среде до температуры на оболочке ТЭН 450 °С | Углеродистая сталь |
N | Воздух и пр. газы и смеси газов | Нагрев в движущейся со скоростью менее 6м/с воздушной среде с температурой на оболочке ТЭН св. 450 °С | Нержавеющая сталь |
Z | Жиры, масла | Нагрев в ваннах и др. емкостях | Углеродистая сталь |
V | Щелочь, щелочно-селитровая смесь | Нагрев и плавление в ваннах и др. емкостях с температурой на оболочке ТЭН до 600 °С | Углеродистая сталь |
W | Легкоплавкие металлы: олово, свинец и др. | Нагрев и плавление в ваннах и др. емкостях с температурой на оболочке ТЭН до 450 °С | Углеродистая сталь |
L | Литейные формы, пресс-формы | ТЭН вставлен в паз, имеется гарантированный контакт с нагреваемым металлом, температура на оболочке ТЭН до 450 °С | Углеродистая сталь |
Y | Металлические плиты из алюминиевых сплавов | ТЭН залит металлом, работает с термоограничителями, температура на оболочке ТЭН до 320 °С | Углеродистая сталь |
Условное обозначение нагреваемой среды и материала оболочки для бытовых ТЭН.
Условное обозначение ТЭН | Нагреваемая среда | Характер нагрева | Материал оболочки ТЭНа |
Х | Вода, слабый раствор щелочей и кислот (pH от 5 до 9) | Нагревание, кипячение | Медь и латунь (с покрытиями) |
Р | Вода, слабый раствор щелочей (pH от 7 до 9) | Нагревание, кипячение | Нержавеющая сталь |
П | Вода, слабый раствор щелочей и кислот (pH от 5 до 9) | Нагревание, кипячение | Углеродистая сталь |
С | Воздух | Нагрев в спокойной воздушной среде до 500°С на оболочке ТЭН | Углеродистая сталь |
Т | Воздух | Нагрев в спокойной воздушной среде до 700°С на оболочке ТЭН | Нержавеющая сталь |
О | Воздух | Нагрев в движущейся со скоростью не менее 6м/с воздушной среде до 500 °С на оболочке ТЭН | Углеродистая сталь |
Э | Воздух | Нагрев в движущейся со скоростью менее 6м/с воздушной среде до 500 °С на оболочке ТЭН | Углеродистая сталь |
И | Жиры, масла | Нагрев в ваннах и др. емкостях до 300 °С на оболочке ТЭН | Углеродистая сталь |
У-1 | Подошвы электроутюгов | ТЭН залит металлом, работает с термоограничителями (терморегуляторами, термовыключателями), температура на оболочке ТЭН до 500 °С. | Углеродистая сталь |
У-2 | Подошвы электроутюгов, металлические плиты из алюминиевых сплавов, металлические формы (стальные и чугунные) | ТЭН вставлен в паз и запрессован в изделие, работает с термоограничителями (терморегуляторами, термовыключателями), температура на оболочке ТЭН до 500 °С. | Углеродистая сталь |
Оформление заказа на ТЭНы
При оформлении заказа на ТЭН необходимо указать: наименование изделия, развернутую длину, диаметр оболочки, мощность, нагреваемую среду, материал, напряжение, заказываемое количество.
