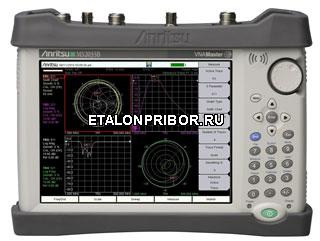

MS2034B - портативный векторный анализатор цепей от 500 кГц до 4 ГГц

Описание:

Возрастающие требования к качеству монтажа и обслуживания современных радиочастотных и микроволновых систем подталкивают производителя к технологическим пределам, пользователи определяют всё более жесткие требования к качеству, надежности и производительности.  Всё это вынуждает проектировщиков создавать наиболее точные, мощные и универсальные приборы. ANRITSU представляет наиболее всеобъемлющее решение - VNA Master MS2034B с анализатором спектра. Это одновременно векторный анализатор цепей, анализатор спектра, измеритель мощности, а также векторный вольтметер.

Довольно заманчиво предположить, что VNA Master является «Швейцарским ножом S-параметров», однако это не так. Швейцарский нож выполняет большое количество различных функций, однако ни одну из них, он не выполняет великолепно. Тогда как VNA Master MS2034B (от 500кГц до 4ГГц) производит все свои измерения превосходно. Механизм коррекции ошибок обеспечивает современную точность  при измерении S-параметров, мощность предельно точно замеряется внешним датчиком, векторный вольтметр – незаменимый инструмент для согласования фаз.

Наличие подобного прибора гарантирует Вашим радиоинженерам и техническим специалистам возможность обеспечивать монтаж и дальнейшее обслуживание авиакосмической промышленности, нужд министерства обороны, и систем связи по всему миру. Всё это может включать  в себя морские радары, наземные системы связи, а также военную и гражданскую авиацию. Также возможно осуществлять поддержку диапазона метровых частот для глобальных навигационных систем. Прибор поможет в решении всего спектра ежедневных проблем с такими элементами как антенны, фильтры, мультиплексоры, усилители, изоляционные элементы, циркуляторы, коммутаторы и т.п., поломка которых, может привести к выводу из строя системы в целом. VNA Master с новым сенсорным дисплеем обеспечивает наилучшие измерения в полевых условиях при диагностике системы.

VNA Master также реализует такие высокотехнологичные приложения как обнаружение неисправностей кабелей в смотках на воздушных или морских суднах, что уложены за перегородками. Также, при наличии вспомогательного модуля (ODTF-1) прибор может определять расстояние до повреждения для оптических кабелей.

 +Анализатор спектра (от 100кГц до 4ГГц)

Как правило, современные системы комплектуются современными передатчиками и приемниками, запутанное взаимодействие сигналов которых необходимо характеризировать для правильного функционирования. Эти сигналы увеличивают сложность работ для обслуживающего персонала. Анализатор спектра Anritsu может значительно облегчить выполнение этой задачи. Данные спектрального анализа особенно важны для обслуживания СВЧ систем, таких как радары, системы ПВО, и системы связи до 4ГГц.

Векторный анализатор цепей MS2034B с анализатором спектра предлагают широчайшие возможности для анализа и мобильной диагностики. Не позволяйте небольшим размерам портативного прибора ввести Вас в заблуждение; данная комбинация предлагает высочайшую производительность и функционал, которые достойно конкурируют с настольными анализаторами. Встроенный предусилитель устраняет паразитные генерации при проведении анализа помех со множеством сигналов.

Комбинированный анализатор спектра предлагает великолепные новые функции, как то встроенную программу, которая оптимизирует процесс сканирования на максимально возможную скорость, не теряя при этом в точности. Анализатор также предлагает широкое частотное покрытие, впечатляющий динамический диапазон, и превосходный фазовый шум. Доступные приложения включают в себя полевой тест обратной передачи, или измерения 5-й гармоники для 3G станций.

VNA Master MS2034B вкупе с анализатором спектра включают в себя целый ряд стандартных измерений, таких как напряженность поля, ширина занимаемой полосы частот, мощность канала, соотношение мощностей соседних каналов, и соотношение несущей к помехам. Встроенный AM/FM/SSB демодулятор заметно упрощает идентификацию сигналов помех.  Опция 0509, анализ демодуляции AM/FM/PM обеспечивает отражение спектра модуляции радиочастот и аудио характеристик. Опция 0025, анализатор помех, определенно ценна для определения месторасположения источника помех. В целом, VNA Master MS2034B и анализатор спектра, представляют собой мощный,надежный и портативный инструмент для разрешения любых проблем анализа спектра в любых условиях.

 Возможности VNA Master MS2034B (от 500кГц до 4ГГц):

 • 2-х портовый Векторный Анализатор Цепей (ВАЦ);

 • Измеряет 2 S-параметра за одно подключение;

 • Интуитивно понятный интерфейс (GUI) с сенсорным экраном;

 • Алгоритм коррекции ошибок;

 • Потрясающая стабильность калибровки;

 • Определяемая пользователем форма просмотра взаимодействия S-параметров;

 • 100дБ динамический диапазон передачи;

 • Скорость сканирования 850 мкс на точку;

 • Превосходная помехозащищенность;

 • Наличие USB и Ethernet портов для удобной передачи данных и удаленного управления;

 • Опции: «измерение по расстоянию», питание по центральной жиле, векторный вольтметр (идеальна для согласования фаз), высокоточный измеритель мощности, GPS приемник.

 + Анализатор спектра (от 100кГц до 4ГГц)

 • Измерения: ширина занимаемой полосы частот, мощность в канале, коэффициент мощности в соседнем канале, коэффициент несущая/помеха;

 • Динамический диапазон: >95дБ при RBW=10Гц;

 • Средний отображаемый уровень шума (DANL): -162дБм (1Гц);

 • Фазовый шум: менее -100дБн/Гц при отстройках 10кГц;

 • Точность частоты  < +/- 50тнм при включенном GPS;

 • Двухпортовые измерения передаточных характеристик: Высокий и низкий уровень мощности;

 • Режимы трейсов – Обычный, удержание максимумов, минимумов, усреднение, количество усреднений;

 • Детекторы – Пик, впадина, выборка, квазипик, среднеквадратичное значение;

 • Маркеры – 6 штук, каждый с разностным маркером, или опорный с 6-ю разностями;

 • Ограничительные линии – до 41 сегмента, с возможностью создания «конвертов»;

 • Автоматическое сохранение трасс при наступлении определенного заранее события (при пересечении линии или завершении сканирования);

 • Внутренняя программа для оптимизации соотношения скорости сканирования и значения RBW;

 • Опция анализатора AM/FM/SSB демодуляции;

 • Опция анализа интерференций: спектрограмма, уровень сигнала, индикация уровня принимаемого сигнала (RSSI);

 • Опция «сканер каналов»;

 • Опция GPS приемника, сохранение трасс с метками GPS;

 • Встроенный предусилитель в стандартной комплектации.

 Технические характеристики VNA Master MS2034B:

 • Диапазон частот: от 5кГц до 4ГГц;

 • Точность частоты: 2,5 ppm;

 • Частотное разрешение: 1 Гц;

 • Хранение более  4000 трасс и настроек во внутренней памяти;

 • Наличие слота для карт памяти для хранения и транспортировки данных;

 • Высококонтрастный, прекрасно видимый в дневном свете цветной TFT дисплей;

 • Наличие списка стандартных кабелей и сигналов, с возможностью добавления или изменения параметров;

 • Вес прибора – 3,5 кг.

+ Анализатор спектра

 • Частотный диапазон: от 100кГц до 4ГГц;

 • Точность частоты  < +/- 50тнм при включенном GPS;

 • Частотное разрешение (RBW): от 10Гц до 3МГц;

 • Разрешение настройки : 1Гц;

 • Динамический диапазон – более 95дБ при 10Гц RBW;

 • Превосходный средний отображаемый уровень шума(DANL): (-162дБм), 1Гц;

 • Фазовый шум SSB -100дБн/Гц на 10кГц.
