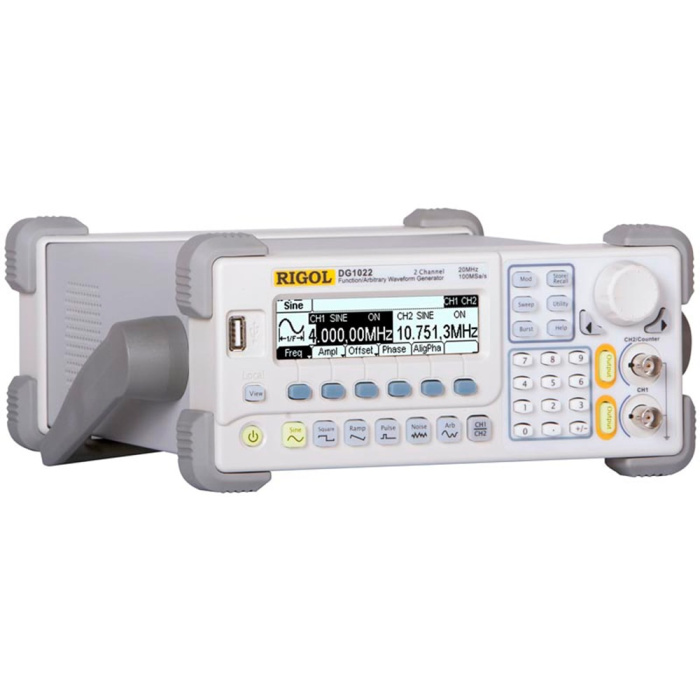

DG1022 цифровой генератор

Цена: 25 960 ₽
Производитель: RIGOL
Гарантия:36 месяцев
Госреестр РФ:56011-13
В корзину
Купить в 1 клик
Нашли дешевле? Снизим цену!
  • Описание
  • Доставка и оплата
  • Похожие товары

Основное предназначение генератора импульсов DG1022 цифровой генератор, как и других аналогичных приборов, заключается в воспроизведении электромагнитных сигналов. Этот прибор создает сигнал определенной формы, который используется при настройке электронных схем. Далее по определенным характеристикам генератором импульсов формируется группа импульсов, позволяющая проверить любые вычислительные устройства. В связи с тем, что генераторы импульсов отличаются высокой надежностью и просты в использовании, эти устройства пользуются спросом и для условий фабричного производства, и у радиолюбителей.

Генераторы импульсов DG1022 цифровой генератор рекомендуется использовать только в лабораторных условиях или на производсте, исключая эксплуатацию в экстремальных климатических условиях.

Если вы заинтересовались этой моделью, то наши специалисты готовы вас проконсультировать. Для этого воспользуйтесь функцией заказа обратного звонка, и мы обязательно свяжемся с вами, чтобы предоставить вам полную информацию об этом устройстве.

На сайте нашей компании вы также можете подобрать и другие приборы, способные воспроизвести необходимые для вас физические величины.

Универсальный генератор сигналов Rigol DG1022 может формировать сигналы стандартных форм, специальных форм, сигналы с АМ, ЧМ, ФМ, ЧМн модуляцией, пачки импульсов, выполнять свипирование, а также генерировать формы сигналов, созданных пользователем.

Основные характеристики:

• DDS технология для получения точного, стабильного выводимого сигнала с низким уровнем помех.
• Количество каналов - 2
• Частота дискретизации в 100 Mвыборок/с
• Разрешение по вертикали - 14 бит (канал 1), 10 бит (канал 2)
• Длительность записи: 2 - 4К точек (канал 1), 2 - 1К точек (канал 2)
• Память на сохранение 10 форм сигнала
• Формы сигнала: синусоидальный, прямоугольный (меандр), пилообразный, импульсный, шумовой, и 48 видов встроенной произвольной формы

Характеристики частот:

• Синусоидальная: 1 мкГц – 20 МГц
• Прямоугольная: 1 мкГц – 5 МГц
• Импульс: 500 мкГц - 3 МГц
• Пилообразная: 1 мкГц – 150 кГц
• Белый шум: диапазон частот 5 МГц (-3 дБ)
• Сигналы произвольной формы: 1 мкГц – 5 МГц
• Разрешение: 1 мкГц
• Диапазон амплитуд (нагрузка 50 Ом): 2 мВп-п ...10 Вп-п (канал1); 2 мВп-п...3 Вп-п (канал2);
• Диапазон амплитуд (нагрузка 1 МОм): 4 мВп-п...20 Впик-пик (канал1); 4 мВп-п...6 Вп-п (канал2);
• Погрешность (частота 1 кГц): ±1%уст.знач. ±1 мВп-п
• Смещение: ± 5 В (50 Ом); ± 10 В (1 МОм);
• Развитая функция модулирования, различные методы модуляции (канал 1): AM, FM, PM и FSK

Синусоидальный сигнал:

• Коэффициент гармоник (<1 Вп-п):
DC...20 кГц: -70 дБн
20 кГц...100 кГц: -70 дБн
100 кГц...1 МГц: -55 дБн
1 МГц...10 МГц: -40 дБн
• Фазовый шум:
-108 дБн/Гц @ 10 кГц

Меандр:

• Время нарастания:
<20 нс
• Выброс:
< 5%
• Скважность:
20..80 % (1 мкГц...3 МГц)
40...60% (3 МГц...4 МГц)
50% (4 МГц...5 МГц)

Импульсный сигнал:

• Длительность импульса:
20 нс ... 2000 с с минимальным разрешением 1 нс
• Выброс:
< 5%

АМ-модуляция:

• Форма несущей: синусоидальный, прямоугольный, пилообразный, произвольной формы
• Источник запуска: внутренний/внешний
• Модулирующий сигнал: синусоидальный, прямоугольный, пилообразный, шумовой, произвольной формы (частота модуляции 2 мГц – 20 кГц)
• Глубина АМ: 0 – 120%

ЧМ-модуляция:

• Форма несущей: синусоидальный, прямоугольный, пилообразный, произвольной формы
• Источник запуска: внутренний/внешний
• Модулирующий сигнал: синусоидальный, прямоугольный, пилообразный, шумовой, произвольной формы (частота модуляции 2 мГц – 20 кГц)
• Девиация частоты: 0 – 5 МГц

ФМ-модуляция:

• Форма несущей: синусоидальный, прямоугольный, пилообразный, произвольной формы
• Источник запуска: внутренний/внешний
• Модулирующий сигнал: синусоидальный, прямоугольный, пилообразный, шумовой, произвольной формы (частота модуляции 2 мГц – 20 кГц)
• Девиация фазы: 0 – 360°

ФСК-манипуляция:

• Форма несущей: синусоидальный, прямоугольный, пилообразный, произвольной формы
• Источник запуска: внутренний/внешний
• Внутренняя частота FSK: 2 мГц – 50 кГц; коэф.заполнения – 50%

Свипирование:

• Форма несущей: синусоидальный, прямоугольный, пилообразный, произвольной формы
• Источник запуска: внутренний/внешний/ручной
• Линейный и логарифмический закон
• Направление: вверх и вниз
• Время свипирования: 1 мс – 500 с

Пакетный режим:

• Форма несущей: синусоидальный, прямоугольный, пилообразный, импульсная, шумовая, произвольной формы
• Источник запуска: внутренний/внешний/ручной
• Тип: с количеством циклов от 1 -50 000 циклов, неограниченный, стробированный
• Начальная фаза: -180° - +180°
• Внутренний период: 1 мкс – 500 с
• Источник стробирования: внешний запуск

Частотомер:

• Измерение: частота, преиод, длительность положительного и отрицательного импульса, скважность
• Диапазон: 100 мГц... 200 МГц
• Разрешение: 6 разрядов

Общие характеристики:

• Внешний эталонный (опорный) входной сигнал частотой 10 МГц
• Дисплей: монохром ЖК дисплей 256 х 64
• Многоязыковый пользовательский интерфейс
• Стандартные интерфейсы: USB-host, USB-device
• Питание: 100 – 240 В
• Габариты, мм: 232х108х288
• Масса, кг: 2,7

Стандартная комплектация:

• Шнур питания
• Руководство по эксплуатации
• Гарантийный талон
