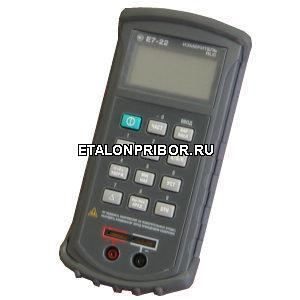

Е7-22 - RLC измеритель
РОССИЯ и СНГ РОССИЯ и СНГ
(0)

РОССИЯ и СНГ

Е7-22 - RLC измеритель

Варианты написания: Е722, Е7 22
Цена:
по запросу
Заказать
В избранное
Наличие уточняйте
Характеристики
Производитель —
РОССИЯ и СНГ
Сохранить PDF Распечатать
Посетителей сейчас
просматривают товар: 5
Стоимость доставки от 800 ₽ (уточнять у менеджера)
Срок доставки: 2 - 10 дней при наличии товара на складе
Безналичный расчет для юридических лиц
Более 350 брендов
Самые лучшие
цены
Техническая
документация
Быстрая доставка
по России
Сервисный
центр
  • Описание
  • Комплект поставки
  • Доставка и оплата
  • Гарантия и возврат
  • Отзывы
Описание

Назначение портативного измерителя RLC Е7-22:

Портативный измеритель RLC Е7-22: Измерение ёмкости 0,5 пФ ... 20 мФ; индуктивности 5 мкГн ... 10 кГн; тангенса угла потерь; добротности; сопротивления переменному току 0,1 Ом ... 10МОм; эквивалентного послед./парал.; Базовая погрешность 0,5% (сопротивление), 0,7% (индуктивность, ёмкость); Тест-сигнал: 120 Гц, 1 кГц (ручной выбор); Последовательная/параллельная схема замещения (ручной выбор); Высокое разрешение 0,1 мкГн, 0,1 пФ, 1 мОм; Одновременная индикация двух измеряемых параметров (С и D/Q/R, L и D/Q/R); Автоматический/ручной выбор предела измерения; Регистрация max/min и вычисление среднего значения; Режим D-измерений и допускового контроля; ИК-порт по стандарту RS-232; Универсальное питание; Опция TL-06: щуп для SMD компонентов.

Особенности портативного измерителя RLC Е7-22:

  • Измерение емкости, индуктивности, тангенса угла потерь, добротности, сопротивления переменному току, эквив. послед./парал. сопротивления;

  • Базовая погрешность 0,5% (R), 0,7% (L, C);

  • Тест-сигнал 120 Гц, 1 кГц; 0,5 В;

  • Последовательная/параллельная схема замещения;

  • Высокое разрешение (0,1 мкГн, 0,1 пФ, 1 мОм);

  • Одновременная индикация двух измеряемых парметров;

  • 5-разрядная цифровая шкала;

  • Автоматический и ручной выбор предела измерения;

  • Регистрация max/min и вычисление среднего значения;

  • Режим дельта-измерений и допускового контроля;

  • Подсветка ЖК-индикатора;

  • Интерфейс RS-232;

  • Универсальное питание;

  • Невысокая стоимость.

Технические характеристики портативного измерителя RLC Е7-22:

Параметр

Значения

АКТИВНОЕ СОПРОТИВЛЕНИЕ (Rac)

Пределы измерений

20 / 200 / 2000 Ом / 20 / 200 / 2000 кОм / 10 МОм

Разрешение

1 / 10 / 100 мОм / 1 / 10 / 100 Ом /1 кОм

Погрешность измерения

± (0,5 … 0,8 % + 3 ед. мл. разряда) 200 Ом/…/ 2000 кОм
± (1,2…2 % + 8 ед. мл. разряда) 20 Ом, 10 МОм

ЕМКОСТЬ

Пределы измерений

2000 пФ / 20 / 200 / 2000 нФ / 20 / 200 / 2000 мкФ/20 мФ

Разрешение

0,1 / 1 / 10 / 100 пФ / 1 / 10 / 100 нФ / 1 мкФ

Погрешность измерения

± (0,7 % + 3 ед. мл. разряда) 20 нФ /…/ 200 мкФ, (D < 0,5)
± (1…5 % + 5 ед.) 2000 пФ, 2000 мкФ, 20 мФ (D < 0,1)

ИНДУКТИВНОСТЬ

Пределы измерений

2000 мкГн / 20 / 200 / 2000 мГн / 20 / 200 / 2000 / 10000 Гн

Разрешение

0,1 / 1 / 10 / 100 мкГн / 1 / 10 / 100 мГн / 1 Гн

Погрешность измерения

± (0,7 % + 5 ед. мл. разряда) 200 мГн /…/ 200 Гн
± (1…2 % + 5 ед. мл. разряда) 2000 мкГн, 20 мГн, 2000 Гн
не нормируется на пределе 10000 Гн

ДОБРОТНОСТЬ (Q), ПОТЕРИ (D)

Пределы измерений

0,9999 / 9,999 / 99,99 / 999,9

Разрешение

0,0001 / 0,001 / 0,01 / 0,1

Погрешность измерения

Соответствует погрешности измерения емкости, индуктивности

ИЗМЕРЕНИЕ RLC

Выбор предела измерения

Автоматический или ручной по основной шкалеАвтоматический по дополнительной шкале

Скорость измерения

1 изм./с

Индикация результатов измерения

Шкала основная/дополнительная: Ls/Q, D, Rs; Lp/(Q, D, Rp)
Cs/Q, D, Rs; Cp/(Q, D, Rp); Rac (s - последовательная,
р - параллельная, ас - переменный ток)

Схема измерения

Параллельная или последовательная (ручной выбор)

ТЕСТ СИГНАЛ

Частота тест-сигнала

120 Гц, 1 кГц, (ручной выбор)

Уровень тест-сигнала

0,5 В

ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ

Интерфейс

Последовательный порт по стандарту RS-232C c оптической развязкой

ДИСПЛЕЙ

Индицируемые параметры

Основной экран (Rac, L, C), дополнительный экран (Q, D, Rs, Rp), индикаторы параметров режима измерения

Формат индикации

4 1/2 разряда (19999) основная шкала
4 разряда (9999) дополнительная шкала

Индикация перегрузки

"OL"

ОБЩИЕ ДАННЫЕ

Напряжение питания

9 В ("Крона"), АС-DC адаптер 12…15 В / 50 мА (опция)

Габаритные размеры

91 х 192 х 52 мм

Масса

365 г



Развернуть полное описание
Комплект поставки

Комплект поставки Е7-22:

№

Наименование

Количество

1.

Портативный измеритель RLC Е7-22

1

2.

Измерительные провода

2

3.

Источник питания

1

4.

Кабель RS-232

1

5.

Программное обеспечение (дискета 3,5")

1

6.

Предохранитель

1
