PDS5022S осциллограф
OWON OWON
(0)

OWON

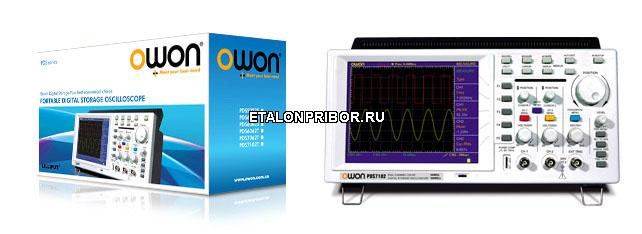

Осциллограф PDS5022S

Цена:
по запросу
Заказать
В избранное
Наличие уточняйте
Характеристики
Производитель —
OWON
Сохранить PDF Распечатать
Посетителей сейчас
просматривают товар: 7
Стоимость доставки от 800 ₽ (уточнять у менеджера)
Срок доставки: 2 - 10 дней при наличии товара на складе
Безналичный расчет для юридических лиц
Более 350 брендов
Самые лучшие
цены
Техническая
документация
Быстрая доставка
по России
Сервисный
центр
  • Описание
  • Доставка и оплата
  • Гарантия и возврат
  • Отзывы
Описание

Осциллограф сегодня является одним из важнейших приборов в радиоэлектронике. Он позволяет исследовать основные параметры (амплитудные и временные) электрических сигналов, находить искажения импульса и помехи в разных узлах схемы.

PDS5022S осциллограф – высокоточная модель с широкой сферой использования (от ремонтных мастерских и учебных заведений до научно-исследовательских лабораторий высокого класса, плюс купить прибор может и обычный радиолюбитель, увлеченный изучением колебательных процессов). PDS5022S осциллограф обладает безупречными техническими характеристиками, которые полностью оправдывают его цену, и отличается удобством эксплуатации, что обусловлено небольшими габаритами и массой. Корпус устойчив к механическим нагрузкам и легко переносит интенсивную эксплуатацию. Прибор измеряет заданные параметры в реальном времени и выводит информацию на специальный экран. Это эталонная техника, соответствующая самым строгим стандартам.

 Описание:

PDS5022S цифровой запоминающий осциллограф предназначен для наблюдения и измерений параметров формы сигнала в полосе пропускания до 20 МГц с максимальной частой дискретизации в реальном времени 100 МГц, в эквивалентном режиме 2,5 ГГц. Осциллограф PDS5022S может применяться для испытаний продукции, обслуживания в полевых условиях, для исследований и разработки, для любых проверок и выявления неисправностей аналоговых/цифровых схем, для образовательных целей, исследования низкочастотных сигналов и пр.

Технические характеристики осциллографа PDS5022S



Полоса пропускания: 20МГц
Длина записи  6’000 точек для каждого канала
Максимальная частота выборки: 100Мвыб/с
Автоматические измерения  5 типов величин
Регистрация
Режимы регистрации нормальный пиковый детектор усреднение
Максимальная частота выборки 100 Мвыб/с
Вход
Связь входа открытый вход (DC), закрытый вход (АС)
Импеданс входа 1МОм±2% параллельно с 20пФ±ЗпФ
Коэффициенты ослабления пробника 1X, 10Х, 100Х, 1000Х
Максимальное входное напряжение 300 Впик
По горизонтали
Диапазон частоты выборки 10выб/с~100 Мвыб/с
Интерполяция осциллограммы (sin x)/x
Длина записи 5 тыс. точек для каждого канала
Диапазон коэффициентов ВРЕМЯ/ДЕЛ. 5нс/дел.~5с/дел. с шагом из ряда 1-2-5
Погрешность измерения интервала времени (AT) (DC-50M) однократный сигнал: ±(время выборки + 10-4 х измеренное значение + 0.6нс) усреднение >16: ±(время выборки + 10-4 х измеренное значение + 0.4нс)
По вертикали
Аналогово-цифровой преобразователь 8 бит, синхронная оцифровка двух каналов.
Диапазон коэффициентов В/ДЕЛ. 5мВ/дел.~5В/дел. на входе BNC
Диапазон смещения ±50В (500мВ/дел.~5В/дел.), ±2В (5мВ/дел.~200мВ/дел.)
Полоса пропускания 20МГц
Полоса пропускания при регистрации однократного сигнала полный диапазон
Низкочастотный предел для закрытого входа (уровень -ЗдБ) >5Гц (на входе BNC)
Время нарастания на входе BNC, (типовое) <17.5 нс

Погрешность коэффициента усиления при постоянном токе

±5%

Погрешность измерения при постоянном токе (режим усреднения) погрешность напряжения (ΔV) между двумя точками осциллограммы при усреднении >16 осциллограмм: ±(5% от измеренного значения + 0.05 деления).
Синхронизация
Чувствительность запуска (запуск по фронту) связь по постоянному току (DC) каналы СН1 иСН2: 1дел. (0Гц~полный диапазон)
EXT 100мВ (0Гц-полный диапазон)
EXT/5 500мВ (0Гц~полный диапазон)
связь по переменному току (АС) каналы СН1 и СН2: 1дел. (при частоте сигнала >50Гц)
Диапазон уровня запуска внутренний ±6 делений от центра экрана
ЕХТ ± б00 мВ
ЕХТ/5 ±зв
Погрешность уровня запуска (типовая) для сигнала с нарастанием и спадом >20нс внутренний ±0.3 деления
ЕХТ ± (40мВ + 6% от установленного значения)
ЕХТ/5 ± (200мВ +6% от установленного значения)
Задержка запуска положительная: 655 делений; отрицательная: 4 деления экрана.
Установка уровня на 50% (типовое) для входного сигнала с частотой >50Гц
Чувствительность запуска по видеосигналу (типовая) внутренний 2 деления, размах сигнала
ЕХТ 400мВ
ЕХТ/5 2В
Частота и стандарты видеосигналов (запуск по видеосигналу) поддерживает стандарты NTSC, PAL и SECAM при любой частоте кадров и строк
Режимы измерения
Курсорные измерения напряжение (ΔV) и временной интервал (ΔT) между курсорами
Автоматические измерения Uампл, Uсред, Uэфф, частота и период
Пробник

Ослабление 1X

Ослабление 10Х

Полоса пропускания

0Гц~6МГц

0Гц~полный диапазон

Коэффициент ослабления

1:01

10:01

Диапазон компенсации

10пФ~35пФ

Входное сопротивление

1МОм±2%

10МОм±2%

Входная емкость

85пФ~115пФ

14.5пФ~17.5пФ

Максимальное входное напряжение

150В постоянного тока

300В постоянного тока

Дисплей
Тип 7,8дюйма ЖК ТФТ (жидкокристаллический)
Разрешение 640 (горизонтальное) х 480 (вертикальное) пикселов
Цвет 256 оттенков
Выход для компенсации пробников
Выходное напряжение (типовое) амплитуда не менее 5В на нагрузке 1МОм
Частота (типовое) 1 кГц, меандр
Питание
Параметры сети ~100-240 В 50Гц, КАТII
Потребляемая мощность <15Вт
Плавкий предохранитель 1А, класс Т, 250В
Условия эксплуатации
Температура рабочая: 0°С~ 40°С хранения: -20°С~ +60°С
Относительная влажность < 90%
Высота рабочая: 3,000 м транспортировки: 15&000м
Охлаждение естественная конвекция
Механические характеристики
Габаритные размеры 350ммх 157ммх 120мм
Масса 1 кг (Без упаковки)






Развернуть полное описание
