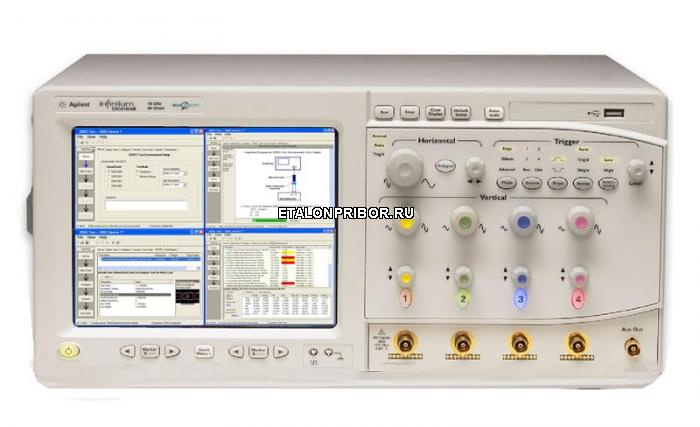

DSO80804B - Осциллограф

Варианты написания: DSO-80804-B, DSO80804-B, DSO-80804B, DSO 80804-B, DSO-80804 B, DSO 80804 B, DSO80804 B, DSO 80804B
Цена: по запросу
Производитель: KEYSIGHT
В корзину
Купить в 1 клик
Нашли дешевле? Снизим цену!
  • Описание
  • Доставка и оплата
  • Похожие товары

Осциллографы используются при исследовании параметров электрических сигналов. С их помощью можно тестировать и настраивать различные электронные устройства. Осциллограф DSO80804B является прибором злены различные синтезаторы частоты. Синтезаторы частоты применяются для хранения и воспроизведения единиц времени и частоты, измерения временных и частотных параметров сигналов арубежного производства с высокой точностью измерений, надежностью и удобством в использовании.

Итоги исследований отображаются в виде осциллограммы. Это помогает визуально оценить параметры измерений электросигналов. Осциллограф DSO80804B обладает удобной системой настроек, расширенный функционал и небольшие габариты в сравнении с подобными моделями.

Прибор очень важен в областях деятельности, которым необходимо визуальное наблюдение и исследование электрического сигнала. Данные осциллографы, благодаря своим хорошим техническим характеристикам с высокой точностью отображают различные виды сигналов. Этот прибор является идеальным выбором как для профессионалов, так и для любителей в настройке сложного оборудования, т.к. имеет простое и удобное управление.

Центр измерительной техники «Эталонприбор» является партнером многих зарубежных компаний, занимающихся производством. Это указывает на преимущества ценовой политики и гарантии качества, что распространяется на осциллограф DSO80804B и другие модели. Если вас заинтересовал данный прибор, узнать более подробную информацию о DSO80804B, его возможностях, технических характеристиках и способе заказа вы можете у менеджеров компании.

Основные характеристики серии 80000B:

  • Полоса пропускания 2 ГГц (DSO 80204В), 3 ГГц (DSO 80304В), 4 ГГц (DSO 80404В), 6 ГГц (DSO 80604В), 8 ГГц (DSO 80804В), 10 ГГц (DSO 81004В), 12 ГГц (DSO 81204В), 13 ГГц (DSO 81304В)
  • Число каналов: 4
  • Частота выборки: 40 ГГ/с (по двум каналам), 20 ГГ/с (по четырем каналам)
  • Внутренняя память стандарта Megazoom: до 2 Мточек (при 40 ГГц/с), до 64 Мточек (при 4 ГГц/с) (опция)
  • Диапазон чувствительности: 1 мВ/дел до 1 В/дел
  • Погрешность смещения при ≤3,5 В: ± (2% смещения канала + 1% полной шкалы) +1 мВ; > 3,5 В: ± (2% смещения канала + 1% полной шкалы)
  • Математическая обработка сигналов, быстрое преобразование Фурье (FFT)
  • Набор пассивных, активных и дифференциальных пробников
  • Процессор 3 ГГц, жесткий диск 40 Гб, CD-R
  • Цветной сенсорный 8,4-дюймовый дисплей XGA, разрешение 1024х768, скорость обновления до 4800 временных диаграмм в секунду, 256 уровней яркости
  • Интерфейсы USB, LAN, GPIB, RS-232, параллельный, выход XGA
Особенности:
  • Запуск по коротким глитчам длительностью 500 пс, перепадам (спаду, нарастанию и или изменению между ними), линейному напряжению электропитания, специальной логической комбинации, фронтам, событиям
  • Режим сегментированного получения памяти позволяет захватывать пакетные сигналы с максимальной скоростью выборки без использования памяти в течении период бездействия
  • Поддержка удаленного управления осциллографом по сети, отправка e-mail по запуску или по требованию, передача данных/файлов и работа с сетевыми принтерами
  • Открытая операционная система Windows XP Pro
  • Инсталляция прикладных программ сторонних фирм, таких как Excel, LabVIEW, MATLAB, Agilent VEE
  • Уникальные активные пробники InfiniiMax II (опция)
  • Функция AutoMask для испытаний на соответствие маскам, заданным пользователем или поставляемым Agilent
  • Возможность подключения внешнего монитора с высоким разрешением SXGA для отображения сторонних программ одновременно с отображением на внутреннем экране колебаний сигнала
  • Функция AutoMeasure автоматически определяет в каком канале осциллографа находятся сигналы, масштабирует их и настраивает ПО для анализа
  • Управление голосом с помощью опции Infiniium VoiceControl
  • Встроенная справочная система с пошаговыми инструкциями
  • Конфигурация осциллографа для работы с InfiniiMax и предыдущих поколений активных пробников Agilent с помощью интерфейса AutoProbe

Дополнительные опции

Принадлежности, включенные в стандартную комплектацию:

  • Оптическая USB-мышь
  • Компактная клавиатура
  • Краткое руководство пользователя
  • Документация на CD (руководство для программистов, руководство по обслуживанию, краткое описание для программистов)
  • Сумка для аксессуаров
  • Шнур питания
  • Высококачественный кабель для калибровки
  • E2655B Комплект проверки рабочих характеристик и компенсации сдвига пробников
  • Два 54855-67604 BNC-совместимых, с точностью 3,5 мм (f), адаптера
  • Один год гарантии

 Примечание: Пробники не включены в стандартную комплектацию серии 80000В. Пробники серии InfiniiMax приобретается отдельно.

Технические характеристики


80204B 80304B 80404B 80604B 80804B 81004B 81204B 81304B
Полоса пропускания 2 ГГц 3 ГГц 4 ГГц 6 ГГц 8 ГГц 10 ГГц 12 ГГц 13 ГГц
Число каналов 4 4 4 4 4 4 4 4
Частота дискретизации 40 ГГц (2 канала)
20 ГГц (4 канала)
Стандартная память сбора данных 524 Квыб (2 канала)
262 Квыб (4 канала)
Время нарастания/падения
10-90%
20-80%
212 пс 153 пс 105 пс 70 пс 54 пс 42 пс 36 пс 33 пс
152 пс 108 пс 91 пс 48 пс 38 пс 30 пс 25 пс 23 пс
Чувствительность От 1 мВ/дел до 1 В/дел
Погрешность усиления (прямой ток) ± 2% от полной шкалы при полном разрешении шкалы канала
Диапазон смещения 0 мВ/дел до ≤40 мВ/дел: ±0,4 В;
>40 мВ/дел до ≤75 мВ/дел: ±0,9 В
Динамический диапазон ± 4 дел. от центра экрана
Погрешность смещения ≤ 3,5 В: ± (2% смещения в канале + 1% полной шкалы) +1 мВ
> 3,5 В: ± (2% смещения в канале + 1% полной шкалы)
Горизонтальные
Основной диапазон развертки 5 пс/дел до 20 с/дел в реальном времени,
5 пс/дел до 500 нс/дел в эквивалентном масштабе времени
Основной диапазон задержки развертки -200 с до 200 с в реальном времени,
-25 мкс до 200 с в эквивалентном масштабе времени
Максимальная реальновременная частота выборки 40 ГГц/с (2 канала одновременно)
20 ГГц/с (4 канала одновременно)
Режимы свипирования Автоматический, с запуском, одиночный





















* Аналоговая полоса 11,8 ГГц при 5 мВ/дел для моделей DSO81304A и DSO81204A

Дополнительные принадлежности

Номер изделия Описание
E2625A Комплект для проверки масок Communication Mask Test Kit
E2655A Дополнительный комплект для проверки рабочих характеристик и компенсации сдвига пробников InfiniiMax
E2682A Голосовое управление VoiceControl SW для WinXP осциллографов Infiniium
E2690B Инструментальные программные средства осциллографа
E2690B-001 Scope Expert
E2690B-002 Scope Specialist
E2690B-003 Scope Professional
E2690B-004 Scope Advisor
E2690B-005 Scope Guide
E2693B 1 год сервисного обслуживания опции E2690B-00Х
N5380A Головка дифференциального SMA-пробника 12 ГГц InfiniiMax
N5381A Дифференциальная связь в голове пробника 12 ГГц InfiniiMax и аксессуары
N5382A Головка дифференциального browser-пробника 12GHz InfiniiMax
N5385B Инструментальные программные средства осциллографа (международные)
N5388B 1 год сервисного обслуживания программных средств осциллографа (международных)
N5392A Приложение Ethernet Compliance Test
N5395B Приспособления для проверки Ethernet
N5396A Кабель испытаний джиттера для приложения Ethernet Test
PS-S10 Удаленная плановая поддержка производительности. От 1 до 999 часов.
PS-S20 Поддержка при запуске
R-51B-001-3C Продление гарантийного срока с 1 до 3 лет с возвратом прибора для ремонта в компанию Agilent
R-50C-011-3 Программа поддержки калибровки Agilent на 3 года
R-50C-016-3 Программа поддержки калибровки 17025 на 3 года
R-50C-021-3 Программа поддержки калибровки Z540 на 3 года
1168A Предусилитель пробников 10 ГГц InfiniiMax





















Доступные опции

Номер опции Описание Требуется возврат в сервисный центр
N5420A Модернизация DSO81204B до DSO81304B Нет
N5420B Модернизация DSO81004B до DSO81204B Да
N5420C Модернизация DSO80804B до DSO81004B Да
N5420D Модернизация DSO80604B до DSO80804B Да
N5420E Модернизация DSO80404B до DSO80604B Да
N5420F Модернизация DSO80304B до DSO80404B Да
N5420G Модернизация DSO80204B до DSO80304B Да
001 Модернизация 2 Mточек (2 канала), 1 Mточек (4 канала) памяти до 64 Mточек (2 канала при 4 ГГц/с) или 32 Mточек (4 канала при 2 ГГц/с)
002 ПО EZJIT jitter analysis (устанавливается на заводе)
003 Высокоскоростной анализ последовательных данных и восстановление тактовой синхронизации (устанавливается на заводе)
004 ПО EZJIT Plus jitter analysis (устанавливается на заводе)
005 ПО для уменьшения шума (устанавливается на заводе)
006 Интегрированный пакет прикладных программ My Infiniium Integration Package (устанавливается на заводе)
007 ПО для низкоскоростного анализ последовательных данных для I2C/SPI (устанавливается на заводе)
008 ПО для низкоскоростного анализ последовательных данных для CAN (устанавливается на заводе)
009 ПО для серии 80000 InfiniiScan Event Identification (устанавливается на заводе)
010 ПО Infiniium User-Definable Functions via MATLAB Gateway Application
017 Съемный жёсткий диск для осциллографов серии Infiniium 80000
1CM Комплект для монтажа в стойку
A6J Калибровка в соответствии с ANSI Z540
