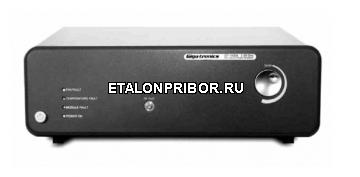

GT-1000A - Усилитель мощности серхвысокочастотный
(0)

GT-1000A - Усилитель мощности серхвысокочастотный

Варианты написания: GT-1000A - Усилитель мощности серхвысокочастотный
Цена:
по запросу
Заказать
В избранное
Наличие уточняйте
Характеристики
Производитель —
Сохранить PDF Распечатать
Посетителей сейчас
просматривают товар: 9
Стоимость доставки от 800 ₽ (уточнять у менеджера)
Срок доставки: 2 - 10 дней при наличии товара на складе
Безналичный расчет для юридических лиц
Более 350 брендов
Самые лучшие
цены
Техническая
документация
Быстрая доставка
по России
Сервисный
центр
  • Описание
  • Доставка и оплата
  • Гарантия и возврат
  • Отзывы
Описание

Описание:

GT-1000A Сверхвысокочастотный усилитель мощности компании Giga-tronics обеспечивает линейное усиление в многооктавных диапазонах. Этот усилитель идеально подходит для проверки на соответствие требованиям по электромагнитной совместимости (EMC), для применения в системах беспроводной связи и в системах радиоэлектронной борьбы. В случае использования для проверки на соответствие требованиям по электромагнитному излучению (EMI)/электромагнитной совместимости (EMC) и в метрологических лабораториях усилитель GT-1000A с диапазоном частот 2 ГГц ... 20 ГГц обеспечивает выполнение широкополосного тестирования без переключения диапазонов или перестановки узкополосных усилителей, что обуславливает более быстрое и более точное тестирование.

Использование:

Усилитель может использоваться в системах беспроводной связи и в системах тестирования компонентов в случаях, когда требуется усилитель с линейным усилением – например, для тестирования интегральных схем СВЧ-диапазона (RFIC) и монолитных интегральных схем СВЧ-диапазона (MMIC), либо для тестирования передатчиков базовых станций с сигналами с высоким коэффициентом амплитуды и высоким отношением пикового уровня мощности к среднему уровню мощности. Усилитель GT-1000A обеспечивает высокую мощность для тестирования ограничителей, диодов с накоплением заряда (SRD)  или ламп бегущей волны (TWT), магнетронов и клистронов.

Технические характеристики:

Диапазон частот:
2 ГГц – 20 ГГц

Выходная мощность:
определяется как минимальная мощность в режиме насыщения при нагрузке 50 Ом и входном уровне +5 дБм при температуре 23 °C ± 5 °C. Входная мощность для нормального режима работы должна быть ограничена максимальным уровнем +20 дБм.

Диапазон Спецификации*
2 ... 8 ГГц +40 дБм (10 Вт), типовое значение; +38,5 дБм (7 Вт), минимальное значение
8 ... 12 ГГц +38,5 дБм (7 Вт), типовое значение; +37 дБм (5 Вт), минимальное значение
12 ...18 ГГц +37 дБм (5 Вт), типовое значение; +36 дБм (4 Вт), минимальное значение
18 ... 20 ГГц +37 дБм (5 Вт), типовое значение

* Примечание. Выходная мощность при использовании опции 01 уменьшается на 1 дБ
* Примечание. Выходная мощность при использовании опции 05 уменьшается на 1,25 дБ



Неравномерность усиления:

Номинальное усиление составляет 40 дБ. Минимальный диапазон регулировки усиления – 10 дБ.
Неравномерность усиления определяется как максимальное изменение при входном уровне –5 дБм и нагрузке 50 Ом.

Неравномерность усиления в диапазоне от 2 ГГц до 20 ГГц составляет  максимум +/-3,0 дБм

КСВН на входе и на выходе:

Вход: 50 Ом, максимальное значение 2:1
Выход: 50 Ом, максимальное значение 2.7:1, типовое значение 2.3:1

Дополнительные характеристики:

Параметр Спецификации
Стабильность Безусловная стабильность
КСВН при максимальной нагрузке 3:1
Гармонические искажения* < -30 дБ ниже несущей, типовое значение
Помехи* < -60 дБ ниже несущей, типовое значение
Коэффициент шума типовое значение < 10 дБ; максимальное значение < 14 дБ

* Примечание. Гармоники измеряются при выходной мощности +27 дБм. Помехи измеряются при уровне входной мощности -5 дБм

Общие характеристики:

  • Сетевое напряжение: 85 ... 264 В переменного тока, 47 ... 63 Гц, одна фаза
  • Потребляемая мощность: максимум 450 ВА
  • Рабочая температура: 0 °C ... +50 °C
  • Охлаждение: принудительное воздушное охлаждение, сменные вентиляторы
  • Габаритные размеры*: высота 5,25" x ширина 17" x глубина 20" (134 мм x 432 мм x 508 мм)
  • Вес: < 35 фунтов (< 16 кг)
  • Окружающая среда: MIL-PRF-28800F, класс 3
  • Безопасность: EN61010
  • Испускаемое излучение EN61326



* Примечание. Размеры стойки с проушинами – высота 5,25" x ширина 19" x глубина 21" (134 мм x 483 мм x 534 мм)
