Описание

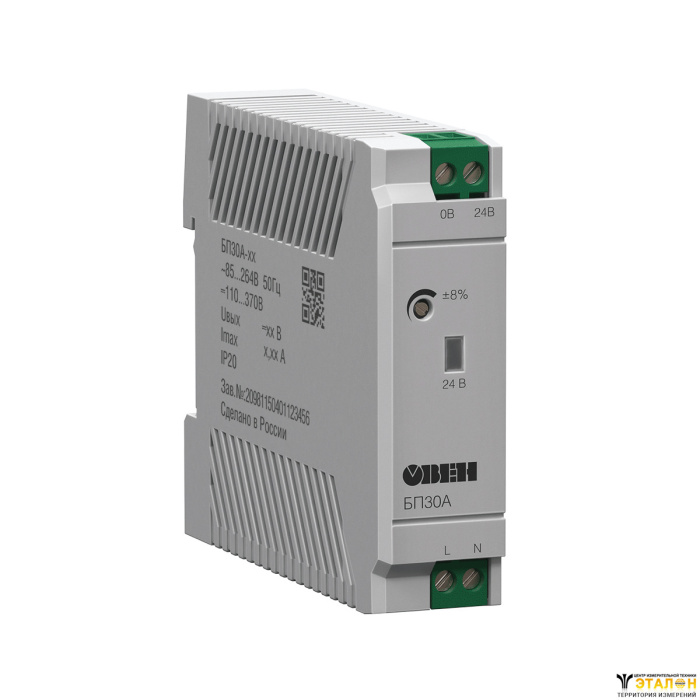

Блоки питания ОВЕН БП30А, БП30А-С предназначены для питания стабилизированным напряжением 12 или 24 В приборов и датчиков. Рекомендуются к применению в шкафах автоматики, где требуется компактное по ширине решение: ширина корпуса – 22 мм.

Удобный монтаж в шкаф автоматики: съемные клеммники, компактный корпус шириной 22 мм.
Возможность параллельного подключения двух блоков питания (для резервирования) без дополнительных устройств.
Исполнения для обычного (-20…+50 ºС) и расширенного (-40…+70 ºС) климатических диапазонов.
Регулировка выходного напряжения: ±8 %.
Минимальный уровень пульсаций (менее 0,5 %).
Гарантированная защита блока питания и нагрузки: от КЗ, перегрева, перегрузки, ограничение выходного тока при пуске.

Примеры применения

Установка компактного блока питания в готовые решения, например, вендинговое оборудование, торговые автоматы и т.п.

Размещение в шкафу управления обычных и компактных блоков питания. Для сравнения: в стандартный шкаф шириной 300 мм помещается максимум 5 блоков питания БП30Б или 13 компактных БП30А

Основные технические характеристики

Наименование	Значение
	БП30А-12	БП30А-24	БП30А-12С	БП30А-24С
Выходные параметры
Номинальное напряжение	12 В	24 В	12 В	24 В
Номинальный ток	2,5 А	1,25 А	2,5 А	1,25 А
Номинальная мощность	30 Вт
Подстройка выходного напряжения	±8 %
Допустимое отклонение напряжения, в том числе:	2 %
нестабильность выходного напряжения от входного напряжения	±0,5 %
нестабильность выходного напряжения от выходного тока	±0,5 %
коэффициент температурной нестабильности	±0,015 % / °С
Размах напряжения шума и пульсаций (межпиковое), не более:
типовое значение*	50 мВ
максимальное значение	120 мВ
Входные параметры
Напряжение питания переменного тока	85…264 В (номинальные значения – 120 и 230 В)
Частота переменного тока	45…65 Гц
Напряжение питания постоянного тока	110…370 В
Номинальный ток потребления, не более	0,5 А
Пусковой ток, не более	25 А
КПД при номинальной нагрузке, не менее*	80 %	85 %	80 %	85 %
Защиты
Тип защиты от перегрузки – ограничение выходного тока: порог ограничения выходного тока	104…116 % от Iном
Тип защиты от перенапряжения – ограничение выходного напряжения: порог ограничения выходного напряжения	150 % от Uном
Безопасность и ЭМС
Устойчивость к механическим воздействиям по ГОСТ Р 52931-2008	N2
Устойчивость к электромагнитным воздействиям по ГОСТ 32132.3-2013	Критерий качества А
Уровень электромагнитной эмиссии по порту питания по ГОСТ 30804.6.3	Класс Б
Степень защиты по ГОСТ 14254-2015	IP20
Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0	II
Изоляция по ГОСТ 12.2.091-2012	Усиленная
Категория перенапряжения по ГОСТ Р 50571.19-2000	II
Степень загрязнения по ГОСТ Р 50030.1-2000	2
Электрическая прочность изоляции:
вход-выход, вход-корпус	3000 В
выход-корпус	1500 В
Сопротивление изоляции (вход-выход-корпус) при 500 В	20 МОм
Окружающая среда
Рабочий диапазон температур окружающей среды	-20…+50 °С		-40…+70 °С
Температура хранения и транспортирования	-50…+80 °С
Прочее
Срок эксплуатации	10 лет
Срок гарантийного обслуживания	2 года
Средняя наработка на отказ	50 000 ч
Масса, не более	0,3 кг
Возможность последовательного соединения	Есть
Возможность параллельного соединения	Есть
Тип автоматического выключателя	6 А, тип С или 10 А, тип B
* При номинальных значениях входного напряжения в нормальных условиях.

Функциональная схема

Защита от перегрева (диапазон рабочих температур)

Применение блока питания БП30А допускается только при температурах окружающей среды, выделенных на графике затемнением.

График зависимости выходной мощности БП от температуры окружающей среды

График зависимости выходной мощности блока питания от температуры окружающей среды

Защита по перегрузке типа «ограничение выходного тока»

Блок питания БП30А автоматически ограничивает выходной ток в диапазоне 110±5 % от номинального.

Ограничение выходного тока с помощью БП30А

КПД

График зависимости КПД от напряжения питания и температуры окружающей среды БП30А-12

График зависимости КПД от напряжения питания и температуры окружающей среды БП30А-24

График зависимости КПД от напряжения питания и температуры окружающей среды БП30А-12С

График зависимости КПД от напряжения питания и температуры окружающей среды БП30А-24С

Схемы подключения

Габаритные размеры БП30А

Параллельное (1) и последовательное (2) подключение блока питания БП30А
