Новый сигнализатор загазованности на природный газ метан (СН4). Компактная модификация сигнализатора RGDMETMP1. Макс. ток через выходные контакты реле 6(1)А250V~. Кнопка сброса и тестирования. Чувствительность датчика 20% НКПР (10% НКПР по запросу). Возможность управления отсечным газовым клапаном или вентилятором. Световая индикация (зеленый - включено, красный - реле сработало, желтый - неисправность) и звуковая тревога 85 дБ.
Принцип действия газосигнализатора RGDMETMP1 Beagle:
Сигнализатор загазованности (Рис. 1) служит для определения утечек природного (версия RGDME5MP1) и сжиженного газа (версия RGDGP5MP1). Если концентрация газа превышает опасный порог, включается красный индикатор и после задержки приблиз. 5 секунд включается звуковая сигнализация и активируется выходное реле, с помощью которого присходит отсечка газа.
Кроме того, существует система самодиагностики для проверки работоспособности чувствительного элемента и всего прибора в целом. Для проверки работоспособности нажмите кнопку "Т" (Тест) и удерживайте примерно 5 секунд. После этого загорится красный индикатор, включится звуковой сигнал и сработает выходное реле.
Прибор RGDME5MP1 снабжен системой задержки, которая позволяет избегать включение системы тревоги (зависит от времени стабилизации сенсора) при первичной или повторной подаче напряжения. Такая задержка длится около 50 секунд, после чего выключаются желтый и красный индикаторы и прибор входит в нормальный режим работы.
Детектор снабжен функцией сигнализации следующих неисправностей:
При возникновении таких ситуаций загорается желтый индикатор.
При одновременном включении желтого индикатора (неправильная работа) и красного индикатора (авария) возможны следующие причины:
ПРАВИЛА ПОЛЬЗОВАНИЯ
Правильная работа прибора напрямую зависит от местонахождения его в простанстве и от типа определяемого газа. Для тяжелых газов, таких как пропан-бутан, сигнализатор необходимо разместить на высоте 30 см от пола. А для определения легких газов как метан прибор устанавливается в верхней зоне помещения, в месте, удобном для обслуживания (над горелкой, над ГРУ и т.д.). Избегайте установку прибора в зоне прямого контакта с газами, содержащими вредные примеси, которые способны повредить чувствительный элемент. Один раз в месяц необходимо проверять функционирование прибора с помощью проверочных газовых смесей в соответствии с "Правилами безопасности систем газораспределения и газопотребления" ПБ 12-529-03. Метрологическая поверка прибора производится один раз в год на основании методики проверки прибора. Запрещается проводить проверку прибора с помощью газа из зажигалок, т.к. это может привести к выходу из строя чувствительного элемента.
Чтобы установить и подключить прибор необходимо снять крышку, октрутив винт на лицевой панели. Подключение детектора осуществляется к газовому клапану, который прекращает подачу газа в случае загазованности помещения.
СХЕМЫ ПОДКЛЮЧЕНИЯ

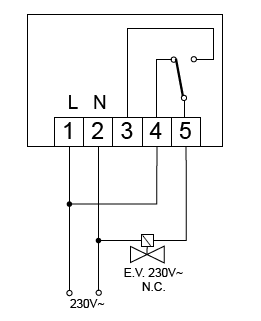

Схема подключения к нормально-закрытому клапану

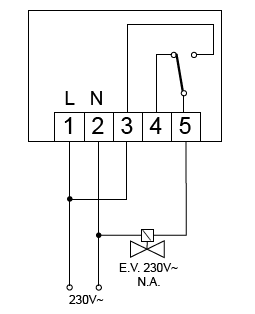

Схема подключения к нормально-открытому клапану
Можно подключить два типа клапанов с ручным или автоматическим взводом:
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Напряжение питания | 230V~-15%+10% 50Гц |
Потребляемая мощность | 1,5W |
Чувствительность | 20±8% НКПР |
Выход реле | 10(2)А @277V~ |
Срок службы чувст. эл-та | 5 лет |
Индикация |
|
Зеленый | Нормальная работа |
Красный | Тревога |
Желтый | Неисправность |
Рабочая температура | 0°С...40°С |
Рабочая влажность | 20%...80% (без конденсата) |
Степень защиты | IP42 |
Размеры | 85х107х38 |
Вес | ~260 гр |
