Описание:

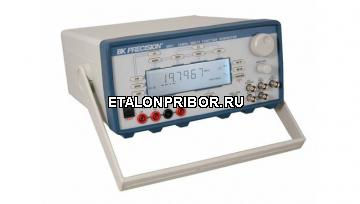

Программируемый многофункциональный генератор функций BK 4051 (0,15 Гц - 20 МГц) представляет собой универсальный и экономичный прибор, применяемый при научно - исследовательских и опытно - конструкторских работах, производственных испытаниях, ремонтах при обслуживании и обучении. Пять приборов в одном корпусе: генератор функций/развертки, универсальный логический пробник, регулируемый источник питания, суммирующий частотомер, цифровой вольтметр
Программируемый многофункциональный генератор функций BK4051 представляет собой универсальный и экономичный прибор, применяемый при научно-исследовательских и опытно-конструкторских работах, производственных испытаниях, ремонтах при обслуживании и обучении. Обладая регулируемым источником питания с тремя выходами и генератором сигналов сложной формы, он способен обеспечивать цепь питанием и источниками сигналов, тогда как универсальный логический пробник, частотомер с автоматическим выбором диапазона и цифровой вольтметр позволяют одновременно анализировать и измерять активность цепи. Это компактное устройство соединяет функциональные возможности пяти стандартных лабораторных измерительных приборов в одном общем блоке, делая задачу переключения приборов такой же легкой, как нажатие кнопки.
Пять приборов в одном корпусе
*Примечание: С источником питания поставляется только модель BK 4051.
Частотомер с автоматическим выбором диапазона |
|
---|---|
Входные характеристики |
|
Импеданс |
1 МОм/100 пФ |
Соединение |
AC (BNC-разъема внешнего частотомера)/DC (вход логического пробника) |
Макс. защита от перегрузок |
±260 В AC/DC |
Чувствительность |
£ 0,45 В, среднеквадратичное значение |
Порог срабатывания |
Переключаемый ТТЛ-, КМОП-, логический уровень или 0-3,5 В плавно регулируемого уровня синхронизации. |
ЧАСТОТОМЕР (Дисплей показывает "EXT. CNTR") |
|
Диапазон |
Автовыбор диапазона3,0 Гц - 35 МГц |
Разрешение |
001; 0,1; 1; 10; 100 Гц |
Макс. просмотр |
6 разрядов |
Порт ввода |
Логический пробник или BNC-разъем EXT. CNTR |
СЧЕТЧИК НИЗКИХ ЧАСТОТ (Дисплей показывает "EXT. CNTR TOTAL") |
|
Диапазон |
0,04 Гц - 3 Гц |
Разрешение |
0,01; 0.001 Гц |
Макс. просмотр |
4 разряда |
Порт ввода |
Только логический пробник |
СУММИРУЮЩИЙ СЧЕТЧИК (Дисплей показывает "TOTAL") |
|
Диапазон |
DC - 5,0 кГц |
Макс. просмотр |
6 разрядов |
Клавиша сброса |
"CAL" |
Порт ввода |
Входной сигнал логического пробника от внешнего BNC-разъема Ext CNTR. Частота должна быть выше 3 Гц. |
ЦВ с автоматическим выбором диапазона |
|
Input Range |
от 0 до ±2,500 В, ±25,00 В пост. тока, ±250,0 В; автовыбор диапазона |
Разрешение |
1 мВ, 10 мВ, 100 мВ |
Погрешность |
±0.5% |
Защита входа |
Макс. ± 260 В постоянного/переменного тока |
Импеданс |
1 МОм |
Макс. просмотр |
4 разряда |
Генератор функций |
|
ЧАСТОТНЫЕ ХАРАКТЕРИСТИКИ |
|
Формы сигнала |
Синусоидальный, прямоугольный, треугольный, пилообразный, импульсный (±) |
Диапазон |
0,15 Гц – 20 МГц в 8 диапазонах |
Разрешение |
0,01; 0,1; 1; 10; 100 Гц |
Диапазон настройки |
Грубая: 10:1; Точная: ±3% уставки грубой настройки |
Регулируемая скважность |
15:85:15, плавная регулировка |
Режимы работы |
Ждущий, свипирование, VCG, АМ, ЧМ, одиночный, пачка импульсов |
Стабильность частоты |
±0,2% частоты настройки |
ХАРАКТЕРИСТИКИ ВЫХОДНОГО СИГНАЛА |
|
Импеданс |
50 Ом ±10% |
Уровень |
20 мВ - 20 В пик-пик (в разомкнутую цепь), 10 В пик-пик на нагрузке 50 Ом до 10 МГц |
Регулировка амплитуды |
Плавная, типовой диапазон 40 дБ |
Смещение DC |
Заданное: типовое, ±0,10 В; регулируемое: ±10 В (разомкнутая цепь), ±5 В на нагрузке 50 Ом |
СИНУСОИДА |
|
Искажение |
< 1,0 % суммарного коэффициента гармоник от 10 Гц до 100 кГц |
Сглаженность |
±3% (0,3 дБ) 0,15 Гц - 200 МГц; ±5% (0,45 дБ) 200 кГц - 10 МГц; ±20%(2,0 дБ) 10 МГц - 20 МГц |
МЕАНДР |
|
Симметрия |
< 2% 0,15 Гц - 100 кГц |
Время нарастания |
£ 30 нс |
Выброс фронта или отрицательный выброс перед фронтом |
< 5% |
Размеры |
53 x 9,5 x 10,5 дюймов |
Масса брутто |
7,5 фунта (3,4 кг) |
Питание |
115 В или 230 В переменного тока 10% 50 Гц или 60 Гц, примерно |
Принадлежности |
Руководство по эксплуатации, сетевой шнур, BNC-кабель с зажимами, логический пробник |
Опции под заказ |
1) Кабель интерфейса RS-232C с миниатюрным D-образным 9-штырьковым штекером 2) Универсальная плата для беспаечного макетирования с вилкой типа «банан» (подключается напрямую к модели 4051) |
