Описание комплекса для безразборного контроля высоковольтных выключателей ИКВ-02:

Комплекс ИКВ-02 предназначен для безразборного контроля элегазовых, вакуумных, масляных высоковольтных выключателей всех типов и классов напряжений, имеющих до 3-х разрывов на полюс.

Особенности комплекса для безразборного контроля высоковольтных выключателей ИКВ-02:

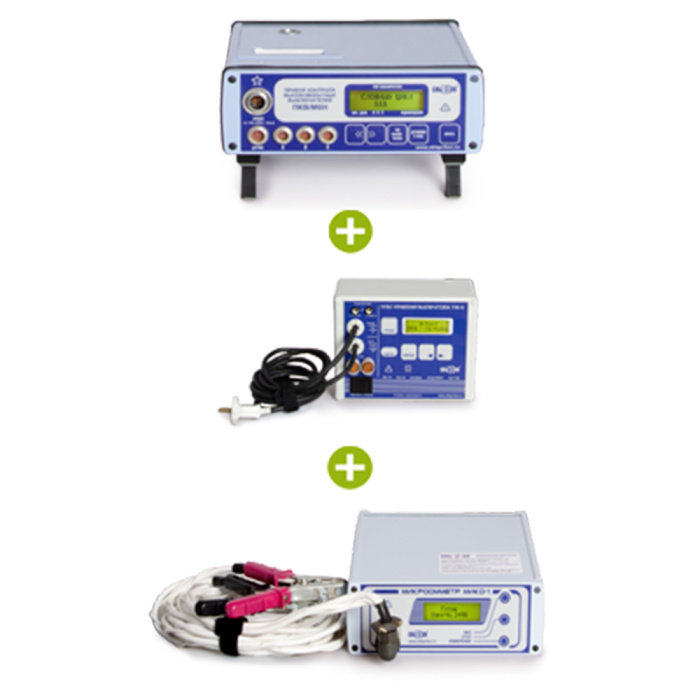

Комплекс состоит из трех приборов, что обеспечивает контроль большинства основных характеристик высоковольтных выключателей:
• Функциональный прибор ПКВ/М6Н в стандартной комплектации;
• Пульт управления приводом выключателя постоянного или переменного тока ПУВ-10;
• Микроомметр МИКО-1.
Комплекс позволяет проводит:
• Контроль параметров скорости и хода масляных, вакуумных и элегазовых высоковольтных выключателей;
• Контроль временных характеристик высоковольтных выключателей, отделителей и короткозамыкателей;
• Проверка работоспособности в простых операциях "В" и "О";
• Проверка работоспособности в сложных циклах;
• Измерения переходного сопротивления контактов и всего токоведущего контура выключателей, разъединителей и отделителей; переходные сопротивления болтовых и сварных соединений проводов, шин и токопроводов и т.п.

Технические характеристики комплекса для безразборного контроля высоковольтных выключателей ИКВ-02:

Параметр	Значения
Количество дискретных каналов контроля контактов, шт	3
Диапазон измерения временных интервалов, с	0,0004-5,2
Погрешность измерения временных интервалов, мс	±0,1
Количество каналов инкрементных датчиков перемещения, шт	1
Диапазон измерения скорости, м/с	0,002-20
Погрешность измерения скорости, %	<4
Диапазон измерения хода, мм	0-900
Погрешность измерения хода с инкрементным датчиком, мм	± 1
Входное коммутируемое напряжение питания: постоянное, В переменное 50 Гц, В	50÷300; 55÷242
Максимальный ток нагрузки, А	12
Дискретость задания временных интервалов, мс	10
Диапазон программирования времени отключения, включения, с	0-1,99
Диапазон измеряемых сопротивлений Rх, мкОм	0 ÷ 20000
Предел абсолютной основной погрешности измерения, мкОм	±(1+0,01*Rх)
Вес, кг	7,5

Комплект поставки ИКВ-02:

МИКО-1
№	Наименование, Индекс	Применение	Количество
1	Измерительный блок МИКО-1 СКБ018.00.00.000	Прибор и сопроводительная документация: сертификат о калибровке, руководство по эксплуатации, формуляр	1
2	Кабель измерительный с раздельными токовыми и потенциальными проводами К01 СКБ018.10.00.000	Токовые провода заканчиваются зажимами типа "крокодил плюс струбцина". Потенциальные выносные пружины и штырьевые контакты из дополнительной комплектации вставляются в гнездо в ручке крокодила. Для измерения сопротивления между точками присоединения токовых зажимов, например, дугогасительных камер (Длина 2,1 м. + 3,5 м.)	1
3	Сетевой кабель К09 СКБ018.09.00.000	Для заряда аккумулятора прибора через встроенное зарядное устройство (длина 2 м.)	1
4	Шунт 75ШСМ75-0.5	Шунт для поверки работоспособности микроомметра МИКО-1	1
5	Предохранители ВП2Б-1В-2А	Для защиты источника питания	2
6	Сумка СКБ118.01.00.000	Для переноски прибора	1
ПКВ/М6Н
№	Наименование, Индекс	Применение	Количество
1	Измерительный блок ПКВ/М6Н СКБ015.00.00.000	Прибор и сопроводительная документация: сертификат о калибровке, руководство по эксплуатации, формуляр, инструкция по проведению измерений на различных типах выключателей.	1
2	Датчик линейного перемещения ДП12 СКБ012.00.000-02	Для измерения линейного перемещения подвижных частей высоковольтного выключателя (в комплекте паспорт и сертификат о калибровке). Диапазон 0 ÷ 900 мм. Разрешение 0,5 мм. Используется совместно с измерительным стержнем.	1
3	Стержень измерительный СКБ010.15.00.000-02	Стержень измерительный в футляре. Используется совместно с датчиком линейного перемещения ДП12 (длина 700 мм. // по заказу 550 мм. и 1000 мм.).	1
4	Датчик углового перемещения ДП21 СКБ009.00.00.000	Для измерения угла поворота вала высоковольтного выключателя (в комплекте паспорт и сертификат о калибровке). Диапазон измерений 0 ÷ 360°. Разрешение 0,09°.	1
5	Кабель датчика СКБ015.10.00.000-01	Для подключения датчика линейного (ДП12) или углового перемещения (ДП21) к прибору. Изоляция кабеля силикон (длина 7 м. По заказу 12 м.).	1
6	Кабели полюсов А, В, С СКБ015.11.00.000	Для подключения к полюсу высоковольтного выключателя. Оканчиваются наконечниками типа "крокодил". Изоляция - силикон. Зев Ø 30 мм. (длина 11 м.).	3
7	Наконечники на кабели СКБ021.26.00.003	Для подключения к приводу высоковольтного выключателя, если неудобно подключаться "крокодилами" к винтам колодки привода.	4
8	Кабель сетевой СКБ018.09.00.000	Для подключения прибора к сети питания. Температурный диапазон -25°С ÷ +45°С. Резиновая изоляция (длина 2 м.).	1
9	Кабель дистанционного пуска СКБ015.13.00.000	Для дистанционного запуска прибора на измерения. Подключается к приводам электромагнита высоковольтного выключателя. Резиновая изоляция (длина 5 м.).	1
10	Комплект крепежных приспособлений	Для крепления датчиков ДП12 и ДП21 к различным типам высоковольтных выключателей российского производства (зажимы, площадки, переходники и пр.).	1
11	Бумага для касс	Термолента (длина 57/40 м.).	1
12	Предохранители ВП2Б-1В-2А	Для защиты источника питания.	2
13	Сумка СКБ126.06.02.000	Для крепежных изделий	1
14	Сумка СКБ126.06.00.000	Для прибора и комплектующих	1
ПУВ-регулятор (ПКВ-35)
№	Наименование, Индекс	Применение	Количество
1	Измерительный блок ПУВ-регулятор СКБ027.00.00.000	Прибор и сопроводительная документация: сертификат о калибровке, руководство по эксплуатации, формуляр.	1
2	Кабель полюсов с соединителем. Полюс A, B, C СКБ027.29.00.000 СКБ010.05.00.000/-01/-02	Для подключения к полюсу высоковольтного выключателя. Оканчивается наконечниками «Крокодил». Зев ø 30мм. Изоляция – силикон. Длина 11м.	1
3	Кабель входного напряжения коммутатора СКБ022.06.00.000	Для подачи коммутируемого напряжения. Номинальный ток 50А. Изоляция – силикон. Длина 2м.	1
4	Кабель местного пуска СКБ022.07.00.000	Для подключения к приводу выключателя. Номинальный ток 50А. Изоляция-силикон. Оканчивается наконечниками "крокодил". Длина 2,5м.	1
5	Провод заземления СКБ022.08.00.000	Для заземления корпуса прибора. Оканчивается струбциной и наконечником под винт. Номинальный ток 50А. Длина 2м.	1
6	Наконечники под винт М5 СКБ021.26.00.003	Предназначены для подключения к приводу высоковольтного выключателя, в то случае, если не удобно подключиться "крокодилами" к винтам колодки привода.	4
7	Предохранители ВП2Б-1В-2А	Для защиты источника питания.	2
8	Сумка для переноски прибора СКБ127.01.00.000	Для удобной переноски кабелей и прибора.	1
