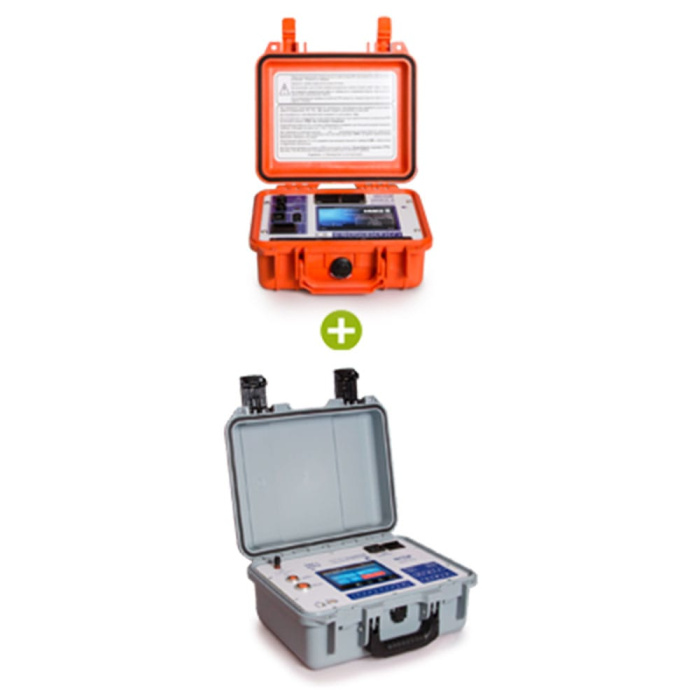

ИКВ-06 комплекс безразборного контроля трансформаторов

Соглашение с
производителем

Цена: по запросу
СНЯТО С ПРОИЗВОДСТВА
Производитель: СКБ ЭП
В корзину
Купить в 1 клик
Нашли дешевле? Снизим цену!
  • Описание
  • Доставка и оплата
  • Комплект поставки
  • Похожие товары

Особенности комплекса безразборного контроля трансформаторов ИКВ-06:

Измерение сопротивления постоянному току с помощью МИКО-8:
• Обмоток силовых трансформаторов, измерительных трансформаторов тока, электромагнитов, электродвигателей;
• Уравнивающих, токоограничивающих и других резистороз высоковольтных выключателей:
• Контактов и контактных соединений силовых и сигнальных цепей;
• Кабелей.
Отличительная особенность миллиомметра МИКО-8 - режим «Безразборной проверки РПН», который позволяет проводить безразборную проверку и диагностику состояния устройств РПН с токоограничивающими резисторами без снятия крышки бака контакторов. Данный режим основан на методе DRM и заключается в измерении силы тока через обмотку, в которую включено устройство РПН. В процессе переключения с отвода на отвод измерительный ток не успевает до конца установиться, и его измерение выполняется с большей погрешностью, чем при статистических измерениях в режиме миллиомметра.
Проверка технического состояния устройств регулирования под напряжением
(далее - РПН) всех типов, как резисторных так и реакторных, в составе силового трансформатора, а также и вне него, что позволяет с помощью прибора ПКР-2 прозодить более глубокую и детальную диагностику устройств РПН.

Основные функции ПКР-2:

• Снятие круговых диаграмм РПН реакторного типа;
• Снятие круговых диаграмм РПН резисторного типа:
• Снятие осциллограммы переключения контактора резисторных устройств РПН;
• Построение таблицы количества оборотов зала призода в моменты переключения контактов контактора, избирателя и предизбирателя.
• Проверка устройств РПН в статическом режиме: в замедленном темпе при вращении вала привода рукояткой с одновременным отображением на дисплее моментов замыкания/размыкания контактов в градусах и величин напряжений и токов на них.
Перечисленные характеристики снимаются одновременно по трем фазам для устройств РПН, расположенных в «нейтрале» обмоток, соединенных по схеме «звезда». Характеристики снимаются по-фазно для устройств РПН, расположенных в «линии» обмоток, соединенных по схеме «звезда» или «треугольник».
О дефектах в устройствах РПН можно узнать из анализа графиков, которые будут получены с помощью приборов, что позволяет ни только отбраковывать по критерию исправен/неисправен, но и зачастую указывать характер дефекта и исключить ненужные вскрытия исправных устройств РПН. Например, для устройств типа PC. РНОА и др. можно определить правильность работы глазных и дугогасительных контактов контактора, их состояние (подгоревший или нет контакт), целостность токоограничивающих резисторов. Для устройств типа РНТА - 35/320 и в аналогичных устройствах, в которых контактор и избиратель заменены переключателем тонкого регулирования, можно прозерить главный и дугогасительные контакты, токоограничизающий резистор, а также состояние поверхности всех неподвижных контактов переключателя, через которые перемещаются подвижные контакты.
Использование мияпиомметра МИКО-8 и прибора ПКР-2 взаимно дополняет друг друга, и дает возможность представить полную картину состояния трансформатора.

Технические характеристики комплекса безразборного контроля трансформаторов ИКВ-06:

Параметр Значение
МИКО-8
Диапазон измерений сопротивления, Ом 10 мкОм + 10 кОм
Пределы допускаемой основной погрешности измерений сопротивления, не более ±(0,1%+0,5 мк0м)
Пределы допускаемой основной абсолютной погрешности нуля шкалы сопротивления, мкОм, не более ±0,5
Пределы допускаемой суммарной относительной погрешности измерений сопротивления в рабочих условиях, %, не более ±0,27
Нестабильность измерительного тока в рабочем диапазоне температур, %/с, не более 0,005
Выходное напряжение, В, не более 20
Задаваемые пределы выходной мощности, Вт 0,3; 1; 5; 20; 62
Сетевое напряжение питания: переменного тока (действующее значение), В постоянного тока, В от 100 до 242 от 100 до 300
Напряжение питания от внешнего аккумулятора, В от 11 до 14
Максимальная потребляемая мощность, Вт 120
Габариты измерительного блока (дпина*ширина*высота), мм 270 х 250 х 130
Температурный диапазон эксплуатации,°С -25 + +40
Степень защиты измерительного блока от окружающей среды в транспортном положении IP64
Степень защиты измерительного блока от окружающей среды в рабочем положении при открытой крышке IP20
Масса измерительного блока, кг 3,2
ПКР-2
Максимальное время регистрации, мин 20
Разрешающая способность измерения временных интервалов, мс ±0,1
Диапазон измерений угловых перемещений датчиком, град 0,36 + 360
Абсолютная погрешность измерения угловых перемещений, град ±0,54
Амплитуда выходного напряжения каналов, В 17± 10%
Амплитуда выходного тока каналов, мА 80 ±10%
Форма выходного сигнала прямоуг.
Основная относительная погрешность измерения среднего напряжения каналов, % ±5
Основная относительная погрешность измерения среднего тока каналов, %
Основная относительная погрешность измерения напряжения постоянного тока, % ±2
Основная относительная погрешность измерения постоянного тока, %
Потребляемая мощность в режиме ожидания пуска не более, Вт 15
Потребляемая мощность в режиме измерений не более, Вт 150
Диапазон температуры окружающего воздуха при эксплуатации прибора , °С от -20 до +40
Габаритные размеры корпуса прибора, мм 360x290x165
Масса измерительного блока прибора не более, кг 6,5
Масса комплекта датчиков, приспособлений и кабелей не более, кг 7

ДОСТАВКА

Вы можете выбрать любой наиболее удобный способ из перечисленных ниже:

  • Самовывоз со склада компании ЭТАЛОНПРИБОР
  • Доставка через транспортную компанию "Деловые линии"
  • Доставка экспресс - почтой "ПОНИ-ЭКСПРЕСС" до двери
  • Доставка по Москве и области нашими экспедиторами и курьерами
  • Доставка через транспортную компанию "ПЭК"
  • Отправка посылкой с помощью Почты России
  • Доставка через транспортную компанию покупателя

Доставка до терминала ТК «Деловые линии» осуществляется нами бесплатно.

ОПЛАТА

Мы принимаем оплату:

  • по безналичному расчету
  • перечислением денежных средств на расчетный счет для юридических лиц
  • банковским переводом для физических.

Цены на поставляемые нами товар всегда ниже, чем у наших конкурентов.

Комплект поставки ИКВ-06:

МИКО-8
Наименование, Индекс Применение Количество
1 Измерительный блок МИКО-8
СКБ032.00.00.000
Прибор и сопроводительная документация: сертификат о калибровке, руководство по эксплуатации, формуляр. 1
2 Кабель сетевой
СКБ031.23.00.000
Для подключения прибора к сети питания. Температурный диапазон -25°С
