Пневмоцилиндры предназначены для преобразования энергии сжатого воздуха в поступательное перемещение штока. Пневмоцилиндры применяются в оборудовании машиностроительной, пищевой, химической и других отраслей промышленности.
Пневмоцилиндры серии TGC изготавливаются из современных материалов на сверхточном оборудовании, что обуславливает устойчивое действие пневмоцилиндров, длительный срок службы и небольшую массу. Пневмоцилиндры характеризуются низким давлением начала хода и простотой обслуживания. Изготавливаются цилиндры различных диаметров и длины хода штока.
Цилиндры серии TGC аналогичны цилиндрам марки 1412, изготавливаемым по ГОСТу 15608-81.
Особенности:
Графическая схема

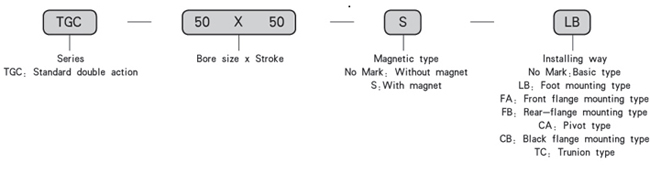

Обозначение при заказе
50 х 50:
Диаметр, мм х Ход поршня, мм
S: наличие магнитного кольца
_ : без магнитного кольца
S: с магнитным кольцом для датчика положения
LB: Крепление
_: базовое исполнение
LB: лапы
FA: фланцевое крепление спереди
FB: фланцевое крепление сзади
CA: проушина
CB: вилка
TC: центральная подвеска
Технические характеристики
Диаметр поршня, мм | 32 | 40 | 50 | 63 | 80 | 100 |
Тип | Двустороннего действия | |||||
Рабочая среда | Воздух | |||||
Диапазон рабочего давления, MPa | 0,1 ~ 0,9 MPa | |||||
Диапазон рабочих температур, °C | -10 ~ 60 | |||||
Скорость, мм/с | 50 ~ 800 | |||||
Тип демпфера | Регулируемый | |||||
Присоединение | G1/8 | G1/4 | G3/8 | G1/2 |
Ход поршня
Диаметр поршня, мм | Стандартный ход поршня, мм | Макс. Ход поршня, мм | Допустимый ход поршня, мм | ||||||||||||||||||||
32 | 25 | 50 | 75 | 80 | 100 | 125 | 150 | 160 | 175 | 200 | 250 | 300 | 350 | 400 | 450 | 500 |
|
|
|
|
| 1000 | 2000 |
40 | 25 | 50 | 75 | 80 | 100 | 125 | 150 | 160 | 175 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 |
|
| 1200 | 2000 |
50 | 25 | 50 | 75 | 80 | 100 | 125 | 150 | 160 | 175 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 | 1200 | 2000 |
63 | 25 | 50 | 75 | 80 | 100 | 125 | 150 | 160 | 175 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 | 1500 | 2000 |
80 | 25 | 50 | 75 | 80 | 100 | 125 | 150 | 160 | 175 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 | 1500 | 2000 |
100 | 25 | 50 | 75 | 80 | 100 | 125 | 150 | 160 | 175 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 | 1500 | 2000 |
125 | 25 | 50 | 75 | 80 | 100 | 125 | 150 | 160 | 175 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 | 1500 | 2000 |
160 | 25 | 50 | 75 | 80 | 100 | 125 | 150 | 160 | 175 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 | 1500 | 2000 |
200 | 25 | 50 | 75 | 80 | 100 | 125 | 150 | 160 | 175 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 | 1500 | 2000 |

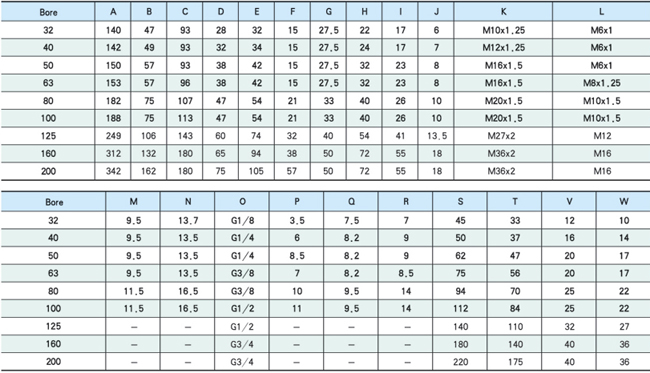

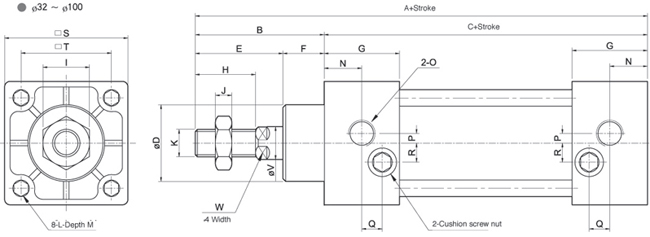

Чертеж и размеры пневмоцилиндров серии TGC
