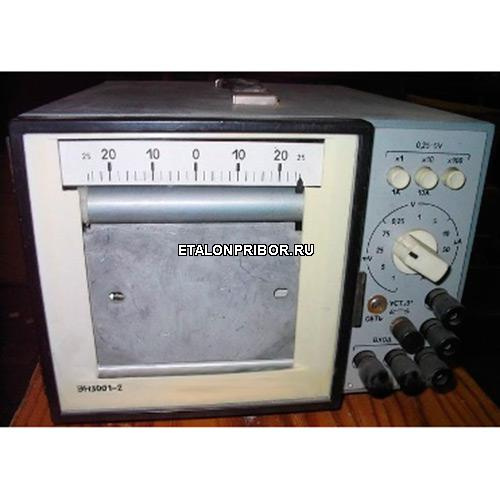

ЭН3001-2 Прибор самопишущий

ОПИСАНИЕ ПРИБОРА:

Прибор самопишущий ЭН3001-2 многопредельный переносный предназначен для измерения и непрерывной записи тока и напряжения в цепях постоянного тока.

    Технические характеристики приборов приборы самопишущие ЭН3001-2 многопредельные переносные:

    Рабочие условия применения:

•      - температура окружающего воздуха - от 0ºС до 50ºС;
•      - относительная влажность - 90% при температуре 25°С;

    Конечные значения диапазонов измерений, класс точности по измерению и записи чернилами измеряемой величины, входные сопротивления и допустимые внешние сопротивления должны соответствовать указанным в таблице 1;

    Таблица 1 Конечное значение диапазона измерений, класс точности и входное сопротивление прибора прибор самопишущий ЭН3001-2 многопредельный переносный

    Предел допускаемого значения основной погрешности по записи времени равен ±0,5%;

    Предел допускаемого значения полной погрешности прибора прибор самопишущий ЭН3001-2 многопредельный переносный по записи измеряемой величины равен пределу допускаемого значения основной погрешности по измерению и записи измеряемой величины.

    Предел допускаемого значения дополнительной погрешности, вызванной изменением температуры окружающего воздуха от нормальной до любой температуры в рабочем диапазоне темпе­ратур, решен пределу допускаемого значения основной погрешности на каждые 10°С изменения температуры.

    Предел допускаемого значения дополнительной погрешности прибора прибор самопишущий ЭН3001-2 многопредельный переносный по измерению и записи измеряемой величины, вызванной изменением положения прибора от нормального положения в любом направлении на 5° равен пределу допускаемого значения основной погрешности.

    Предел допускаемого значения дополнительной погрешности по измерению и по записи измеряемой величины под влия­нием внешнего однородного магнитного поля, синусоидально из­меняющегося во времени с частотой, одинаковой с частотой тока, протекающего по измерительной цепи прибора, при самых неблагоприятных направлениях и фазе магнитного поля равен ±1%.

    Индукция магнитного поля прибора прибор самопишущий ЭН3001-2 многопредельный переносный:

     - 0,5мТ - для постоянного тока и переменного тока частоты 50Гц и 1000Гц;

     - 0,05мТ - для переменного тока частоты 10000Гц.

    Предел допускаемого значения дополнительной погрешности по измерению и записи измеряемой величины, вызванной установкой его на ферромагнитном основании толщиной 2мм±0,5мм или влиянием помещенного вплотную с ним такого же прибора, до этого находившегося на расстоянии не менее 1м, равен ±0,5%.

    Предел допускаемого значения дополнительной погрешности прибора прибор самопишущий ЭН3001-2 многопредельный переносный по измерению и записи измеряемой величины, вызванной изменением напряжения электропитания на ±10% от номинального, равен пределу допускаемого значения основной погрешности.

    Предел допускаемого значения дополнительной погрешности по измерению и по записи измеряемой величины, вызванной отклонением частоты от предела нормальной области частот до любой частоты в рабочей области частот, равен пределу допускаемого значения основной погрешности.

    Время установления показаний подвижной части приборов не превышает 1с;

    Значение первого переброса указателя прибора прибор самопишущий ЭН3001-2 многопредельный переносный не превышает 7% ширины поля записи.

    Невозвращение указателя к нулевой отметке шкалы (соответственно капилляра пишущего устройства к нулевой линии диаграммной ленты) не превышает 1,0мм.

    Допустимое несовпадение нулевой линии, нанесенной на диаграммной ленте с линей записи, получаемой при установке указателя на нулевую отметку шкалы, не более 0,5мм.

    Ширина линии записи не превышает 0,5мм.

    Полный диапазон регулировки электрическим корректором указателя не менее 5мм (5% от длины шкалы).

    Время установления рабочего режима - 1,0 час.

    Запись показаний прибора прибор самопишущий ЭН3001-2 многопредельный переносный производится шариковым стержнем или чернилами на диаграммной ленте с односторонней перфорацией с номинальной шириной поля записи 100мм.

    Электропитание прибора прибор самопишущий ЭН3001-2 многопредельный переносный осуществляется от сети переменного тока напряжением 220В±22В, частотой 50Гц±1,0Гц или 60Гц±1,2Гц для приборов, поставляемых на экспорт.

    Потребляемая мощность - не более 15В·А;

    Длительность непрерывной записи при однократной заправке чернилами или шариковым стержнем - 60 суток.

    Для перемещения диаграммной ленты прибора прибор самопишущий ЭН3001-2 многопредельный переносный применен синхронный двигатель с питанием от сети переменного тока напряжением 220В частотой 50Гц или 60Гц - для приборов, поставляемых на экспорт.

    Номинальные значения скоростей перемещения диаграммной ленты: 20мм/час; 60мм/час; 180мм/час; 600мм/час; 1800мм/час; 5400мм/час.

    Изменение скоростей производится заменой сменных зубчатых колес.

    Электрическая прочность изоляции прибора между корпусом и измерительной цепью, а также между измерительной цепью и цепью питания в нормальных условиях применения выдерживает в течение 1 минуты испытательное напряжение переменного тока синусоидальной формы частотой 50Гц±1Гц действующее значение которого равно 2кВ.

    Сопротивление изоляции прибора прибор самопишущий ЭН3001-2 многопредельный переносный между корпусом и изолированной от корпуса любой электрической цепью в нормальных условиях применения - не менее 40 МОм, при температуре 20ºС±5°С и относительной влажности 90% - 2 МОм;

    Габаритные размеры - 230x180x320мм;

    Масса - не более 7кг;

    По отдельному заказу приборы могут быть изготовлены с дополнительным видом записи - шариковым стержнем.

    Класс точности приборов приборы самопишущие ЭН3001-2 многопредельные переносные по измерению и записи измеряемой величины шариковым стержнем на постоянном токе - 1,5.

    При работе на диапазоне измерения 0А-10А использовать проводники сечением не менее 2мм2.

    Увеличение ширины линии записи вызванное колебаниями резонансного характера подвижной части (разрыв линий записи), не должно превышать 1,25мм при любой частоте, находящейся в пределах нормального и рабочего диапазона частот.

    Изготовитель гарантирует соответствие качества прибора прибор самопишущий ЭН3001-2 многопредельный переносный  требованиям технических условий ТУ при соблюдении потребителем условий и правил хранения, транспортирования, монтажа, эксплуатации установленных техническими условиями и эксплуатационной документацией.
