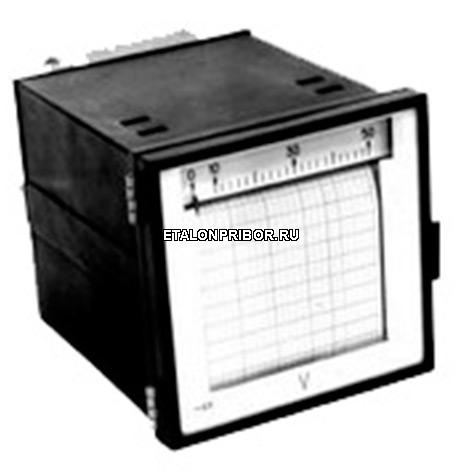

Н3095 Ваттметр самопишущий

Предназначены для измерения и непрерывной записи активной и реактивной мощности втрехфазных сетях переменного тока частоты 50Гц или 60Гц, без нулевого провода с неравномерной нагрузкой фаз.

•     Класс точности 1,5
•     Габаритные размеры 160х160х250мм

    Ваттметры Н3095, варметры Н3095 самопишущие щитовые (далее приборы) предназначены для измерения и непрерывной записи активной и реактивной мощности в трехфазных сетях переменного тока частоты 50 или 60 Гц, без нулевого провода с неравномерной нагрузкой фаз.

    Ваттметры и варметры самопишущие щитовые Н3095 предназначены для работы в закрытых сухих отапливаемых помещениях при температуре окружающего воздуха от 0 до 50°С и относительной влажности 90% при температуре 25°С. Ваттметры и варметры самопишущие щитовые Н3095, поставляемые в районы с тропическим климатом, предназначены для работы при температуре окружающего воздуха от 0 до 50°С и относительной влажности 95% при температуре 40°С. Обозначение прибора "Н3095 04.2 **".

    Технические данные:

    Номинальный коэффициент мощности:

•     для ваттметра cosφ = 1;
•     для варметра sinφ = 0,8.

    Предел допускаемого значения основной погрешности прибора Н3095 по измерению и по записи измеряемой величины равен ±1,5% от конечного значения диапазона измерений. Предел допускаемого значения полной погрешности прибора по записи измеряемой величины равен ±1,5%. Полная погрешность выражается так же, как основная погрешность.

    Предел допускаемого значения основной погрешности по записи времени равен ±0,5%. Предел допускаемого значения дополнительной погрешности прибора, вызванной:

•     1) изменением температуры окружающего воздуха от нормальной до любой температуры в пределах от 0 до 50°С, равен пределу допускаемого значения основной погрешности на каждые 10°С изменения температуры;
•     2) изменением положения прибора Н3095 от вертикального положения в любом направлении ва 5°, равен пределу допускаемого значения основной погрешности;
•     3) влиянием внешнего однородного магнитного поля с индукцией 0,5 мТ при самых неблагоприятных направлении и фазе магнитного поля, равен ±1,5 %;
•     4) влиянием ферромагнитного шита толщиной (2±0,5)мм, равен половине предела допускаемого значения основной погрешности. При установке на щит из проводящего материала предел допускаемого значения основной погрешности прибора по измерению и записи измеряемой величины равен ±1,5% от конечного значения диапазона измерения.
•     5) влиянием помещенного вплотную с ним такого же прибора до этого находившегося на расстоянии не менее 1 м, равен ±0,5 %;
•     6) отклонением частоты на ±10% от номинальной, равен пределу допускаемого значения основной погрешности;
•     7) отклонением напряжения на ± 20% от номинального, при неизменном значении измеряемой мощности, или изменением электропитания на ± 10%, равен пределу допускаемого значения основной погрешности;
•     8) влиянием изменения коэффициента мощности, равен пределу допускаемого значения основной погрешности при нормальной частоте и удвоенному пределу допускаемого значения основной погрешности в рабочей области частот;
•     9) изменением, вызванным совместным влиянием изменения напряжения на ±20 % и коэффициента мощности, равен удвоенному пределу допускаемого значения основной погрешности;
•     10) изменением порядка следования фаз по сравнению с обозначенным на приборе Н3095, равен пределу допускаемого значения основной погрешности;
•     11) влиянием неравномерной нагрузки фаз, когда отключен ток в последовательной цепи одного элемента, по сравнению с показаниями при равномерной нагрузке, при неизменном значении измеряемой мощности, равен пределу допускаемого значения основной погрешности.


    Отклонение указателя прибора Н3095 от нулевой отметки при нормальной частоте и номинальном напряжении и при отсутствии тока в последовательных цепях или при номинальномтоке и при отсутствии напряжения в параллельных цепях, не превышает предела допускаемого значения основной погрешности.

    Отклонение указателя прибора от нулевой отметки вызванное взаимным влиянием элементов не превышает предела допускаемого значения основной погрешности. Предел допускаемого значения основной погрешности при неравномерной нагрузке фаз, когда ток в последовательной цепи одного из элементов принимает значение от 50 до 100 % тока в последовательной цепи другого элемента равен ±1,5%.

    Дрейф нулевой линии прибора Н3095 в течение 30 суток не более 1,5 мм. Невозвращение пишущего устройства (указателя) прибора к нулевой линии диаграммной ленты (нулевой отметке шкалы) не более 1,5 мм. Несовпадение нулевой линии нанесенной на диаграммной ленте, с линией записи, получаемой при установке указателя на нулевую отметку шкалы, не превышает 0,75 мм. Ширина линии записи не более 0,7 мм. Время непрерывной работы не ограничено. Время установления рабочего режима 1 ч. Запись показаний производится шариковым стержнем УПС-3-107-1,0-300 синий ТУ 25-7733 0008-87 или чернилами на диаграммной ленте с односторонней перфорацией с номинальной шириной поля записи 100 мм.

    Электропитание прибора Н3095 осуществляется от сети переменного тока напряжением (220±22)В, частотой (50±1) Гц или (60±1,2) Гц - по требованию заказчика. Потребляемая мощность всеми измерительными цепями прибора не более 10 В·А. Потребляемая мощность цепи питания от сети 12 В·А.

    Длительность непрерывной записи прибора чернилами при однократной заправке резервуара чернильницы, или шариковым стержнем не менее 60 суток. Для привода диаграммной ленты применяется синхронный двигатель с питанием от сети переменного тока напряжением 220 В 50 Гц или 60 Гц — по требованию заказчика. Ваттметр и варметр самопишущие щитовые Н3095 имеют номинальные скорости перемещения диаграммной ленты : 20; 60; 180; 600; 1800; 5400 мм/ч.

   Изменение скоростей производится заменой сменных зубчатых колес. Изоляция между корпусом и измерительными цепями, а также между измерительными цепями и цепью электродвигателя, должна выдерживать в течение 1 мин действие испытательного напряжения переменного тока частотой (50±1) Гц, среднеквадратичное значение которого должно быть:

    1,5 кВ - для приборов с номинальным напряжением 100 и 220В; 2 кВ - для приборов с номинальным напряжением 380 В. Испытательное напряжение между корпусом и цепью электродвигателя - 1,5 кВ. Испытания на прочность изоляции цепи нанесения отметок времени (зажимы 0 В ) не проводят. Испытательное напряжение между параллельной и последовательной цепями, а также между раздельными последовательными цепями должно быть 0,75 кВ. Испытательное напряжение между параллельной и последовательной цепями приборов Н3095, включенных только с трансформаторами тока (без трансформаторов напряжения) выдерживает:=

•     1,5кВ - для приборов с номинальным напряжением 100 и 220 В;
•     2 кВ - для приборов с номинальным напряжением 380 В.
