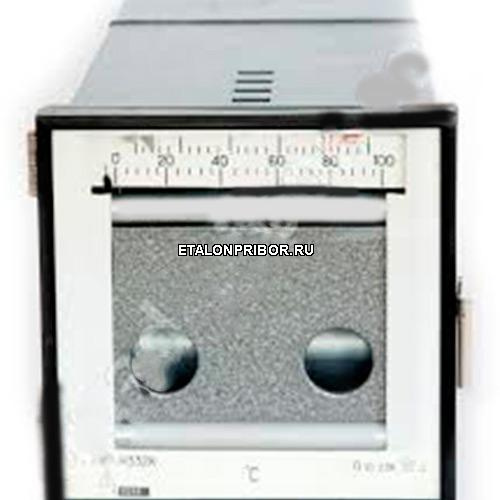

Н332К Миллиамперметр самопишущий

Самопишущий щитовой контактный регулирующий, предназначен для измерения, записи и трехпозиционного регулирования электрических и неэлектрических величин,преобразованных в сигнал постоянного тока.

•     Конечный диапазон измерений 5мА или 20мА
•     Габаритные размеры 160x172x364мм.
•     Размер фланца 160x160мм.
•     Погрешность ±1%

    Миллиамперметры Н332К самопишущие щитовые контактные регулирующие (в дальнейшем приборы), предназначены для измерения, записи и трехпозиционного регулирования электрических и неэлектрических величин, преобразованных в сигнал постоянного тока.

    Условия эксплуатации прибора Миллиамперметр Н332К: температура окружающего воздуха от 5 до 50°с, относительная влажность воздуха до 80% при температуре 25°С.

    Миллиамперметры Н332К, поставляемые в районы с тропическим климатом, предназначены для работы при температуре окружающего воздуха от 5 до 50°С и относительной влажности до 98% при температуре 35°С, при этом заводское обозначение прибора должно быть дополнено 04.2 **.

    Технические данные:

    Предел допускаемой основной погрешности по измерению и записи измеряемой величины ±1,0% от конечного значения диапазона измерений. Предел допускаемой основной погрешности по записи времени ±0,5%. Предел допускаемой основной погрешности по срабатыванию в области действия указателей контактного устройства ±2,5%, от конечного значения диапазона измерений.

    Приборы Н332К изготавливаются с конечными значениями диапазона измерений 5 или 20 мА.Внутреннее сопротивление прибора не должно превышать:

    1000 Ом - для приборов с конечным значением диапазона измерений 5 мА.

    200 Ом - для приборов с конечным значением диапазона изменений 20 мА.


    Предел допускаемой полной погрешности приборов Н332К по записи измеряемой величины ±1,0%. Полная погрешность выражается так же, как основная погрешность. Невозвращение указателя к нулевой отметке шкалы (соответственно - пишущего устройства к нулевой линии диаграммной ленты) 1,0 мм.

    Несовпадение нулевой линии, нанесенной на диаграммной ленте, с линией записи при установке указателя на нулевую отметку шкалы не превышает одной третьей предела допускаемой основной погрешности. За нулевую линию диаграммной ленты принимается линия, вычерчиваемая отметчиком времени.

    Предел допускаемой дополнительной погрешности прибора Н332К по измерению и записи измеряемой величины и по срабатыванию, вызванный изменением положения приборов от нормального положения в любом направлении на ±5°, равен: по записи и показанию-пределу основной дополнительной погрешности, по срабатыванию - 0,8 предела допускаемой основной погрешности. Время установления показаний подвижной части прибора не превышает 3 с. Значение первого переброса указателя 7% ширины поля записи.

    Изоляция между корпусом и всеми изолированными от корпуса по постоянному току электрическими цепями (кроме измерительной), а также между раздельными электрическими цепями, в нормальных условиях применения выдерживает в течение 1 мин.действие испытательного напряжения, действующее значение которого 1,5 кВ практически синусоидального переменно го тока частотой 50 Гц.

    Сопротивление изоляции между корпусом и изолированной от корпуса по постоянному току любой электрической цепью прибора Н332К в нормальных условиях не менее 40МОм.

    Предел допускаемой дополнительной погрешности прибора Н332К по измерению и записи измеряемой величины, вызванной изменением температуры окружающего воздуха от нормальнойдо любой температуры в пределах от 5 до 50°С равен:

•     ±0,5% на каждые 10°С изменения температуры - по измерению и записи;
•     ±0,8% на каждые 10°С изменения температуры - по срабатыванию.

    Предел допускаемой основной погрешности по измерению и записи измеряемой величины ±1,0%; по срабатыванию ±2,5% при воздействии следующих факторов:

    влиянии внешнего постоянного магнитного поля с индукцией 0,5 мТ при самом неблагоприятном направлении магнитного поля;

    влиянии ферромагнитного щита толщиной (2±0,5) мм ,на котором установлен прибор;

    влиянии помещенного вплотную с прибором такого же при бора, до этого находившегося на расстоянии не менее 1 мин.


    Время установления рабочего режима - 15 мин. После включения питания прибора Н332К и по истечении времени не более 10 с. обеспечивается нормальная работа контактного устройства. Контактное устройство обеспечивает трехпозиционное регулирование с помощью выходных контактов, включаемых в схему регулирования. Область действия указателей контактного устройства не менее 70% от длины шкалы контактного устройства.

    Минимальная зона регулирования не превышает 5% от длины шкалы. Длина шкалы измерительного устройства не менее 100 мм. Длина шкалы контактного устройства (90±3) мм.

    При внезапном изменении измеряемой величины, соответствующей отклонению пишущего устройства не менее чем на 2/3 от длины шкалы, допускаются отдельные разрывы записи, неискажающие истинного характера изменения измеряемого сигнала. Общее потребление прибора Н332К (с учетом потребления синхронного двигателя механизма для перемещения диаграммной ленты) не более 25 ВА.

    Предел допускаемой основной погрешности по срабатыванию равен ±2,5% при воздействии изменений напряжения питания от минус 15 до плюс 10% или частоты ±2% от номинального значения.

    Скорости движения диаграммной ленты при нормальной частоте устанавливаются следующие:20; 60; 180; 600; 1800; 5400 мм/ч. Изменение скорости производится заменой зубчатых колес.

    Механизм для перемещения диаграммной ленты имеет устройство для ориентировочного определения количества диаграммной ленты на лентоподающей катушке и снабжен устройством для ручной установки ее на нулевую отметку времени.

    Время от момента включения механизма, перемещающего диаграммную ленту, до начала движения ее не превышает времени, необходимого для перемещения диаграммной ленты на длину 1,5 мм. Габаритные размеры прибора 160x172x364мм. Размер фланца 160x160 мм. Масса прибора Н332К - 8,0 кг.
