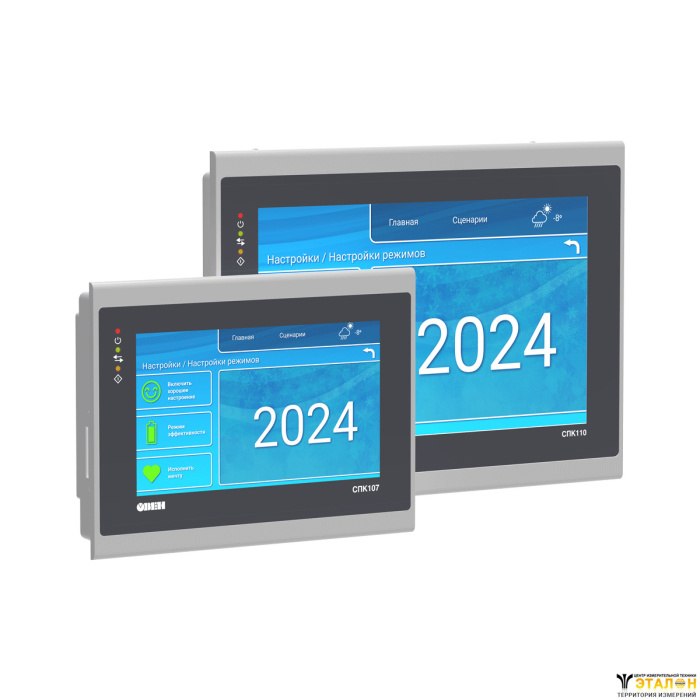

картинка СПК1хх программируемый контроллер со встроенным сенсорным экраном 7-10”

(0)

ОВЕН

Цена:
от 45 840 ₽

В корзину

Купить в 1 клик

Нашли дешевле?
Снизим цену!

В избранное

В наличии

Характеристики

Производитель —

ОВЕН

Сохранить PDF Распечатать

Посетителей сейчас
просматривают товар: 9

Стоимость доставки от 800 ₽ (уточнять у менеджера)
Срок доставки: 2 - 10 дней при наличии товара на складе

Безналичный расчет для юридических лиц

Более 350 брендов

Самые лучшие
цены

Техническая
документация

Быстрая доставка
по России

Сервисный
центр

Описание
Комплект поставки
Доставка и оплата
Гарантия и возврат
Отзывы

Описание

Сенсорные панельные контроллеры СПК1хх с Ethernet являются развитием линейки СПК1хх. Улучшенные технические характеристики, расширенный набор интерфейсов и обновленное программное обеспечение позволяют использовать их для решения широкого спектра задач автоматизации в различных отраслях промышленности.

Разработка алгоритмов управления и визуализации в единой среде программирования.
Экономия монтажного пространства в шкафу автоматики.
Снижение общей стоимости системы управления.

Отличительные особенности

Объединение функций программируемого контролера и панели оператора в одном корпусе (ПЛК+HMI).
Сенсорный резистивный дисплей 7” или 10.2” (800×480).
Широкий набор коммуникационных интерфейсов: Ethernet, 3×RS-485, 2×RS-232, USB Host, USB Device, слот для SD-карт.
Поддержка протоколов обмена Modbus (RTU, ASCII, TCP), ОВЕН, возможность реализации нестандартных протоколов.
Возможность обновления проектов и встроенного ПО (прошивки) с USB- и SD-накопителей.
Поддержка web-визуализации.
Интеграция с облачным сервисом OwenCloud.
Встроенная операционная система Linux.
Гибко настраиваемый сторожевой таймер (WatchDog).
Поддержка протоколов NTP, FTP.
Программирование в среде CODESYS V3.5 SP11 Patch 5.
Расширение количества точек ввода/вывода осуществляется путем подключения внешних модулей ввода/вывода по любому из встроенных интерфейсов.
В комплект поставки входит переходник «DB9 – клеммы» (со встроенными согласующими резисторами 120 Ом, подключаемыми через DIP-переключатели).
Полная совместимость с предыдущими модификациями (габаритные размеры, возможность импорта проектов).
Поддержка прямого подключения устройств через порт USB-A - мышь, клавиатура.
Степень защиты IP65.

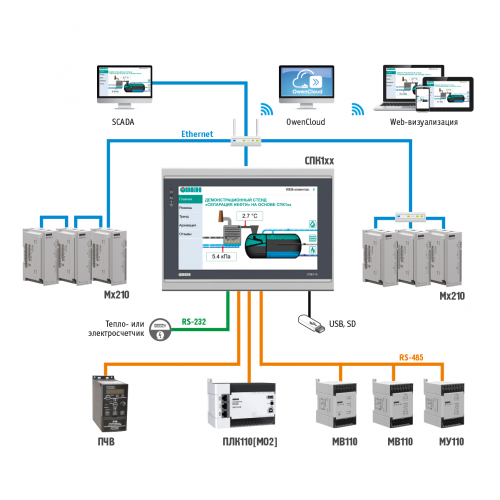

Схема применения СПК1хх

Программирование

Программирование контроллеров осуществляется в профессиональной, распространенной среде CODESYS V3.5, максимально соответствующей стандарту МЭК 61131-3:

Поддержка 5 языков программирования, подходящих для специалистов любой отрасли.
Интегрированный редактор визуализации и конфигураторы обмена.
Продвинутые средства отладки и эмуляции.
Множество библиотек, упрощающих разработку проекта.
Отсутствие явных ограничений на число используемых переменных, блоков и т.д.

Функциональная схема СПК1хх

Основные технические характеристики

Наименование	Значение
	СПК107	СПК110
Аппаратные характеристики
Процессор	TI Sitara 600 MHz ARM Cortex™-A8 Core
Частота, МГц	600
Объем Flash-памяти (eMMC), Мб	4096
Допустимое число циклов перезаписи Flash-памяти, на блок данных	75 000
Оперативная память (DDR3), Мб	512
Память Retain-переменных (MRAM), Кб	64
Часы реального времени (RTC)	Есть, энергонезависимые¹
Звук	Пьезоизлучатель, с возможностью управления из программы
Дисплей
Тип дисплея	TFT LCD
Тип подсветки	LED (светодиодная подсветка)²
Кол-во цветов	16,7 млн.		260 тыс.
Диагональ, дюймы	7’’		10,2’’
Разрешение, пиксель	800 × 480
Рабочая зона, мм	154,08 × 85,92		221,80 × 131,52
Яркость, кд/м²	300
Контрастность	500:1
Угол обзора слева/справа/сверху/снизу, °	80/80/60/80		65/65/45/65
Время наработки на отказ подсветки, часов	Не менее 50 000 при температуре 25 °C
Интерфейсы
COM-порты	3 × RS-485 (DB9M), 2 × RS-232 (DB9M) - для подключения устройств Гальваническая изоляция отсутствует; Сигналы RS-232 – RxD, TxD, GND; сигналы RS-485 – A, B Все интерфейсы являются независимыми Поддерживаемые протоколы: Modbus RTU (Master/Slave), Modbus ASCII (Master/Slave), ОВЕН³ В комплект поставки входит Адаптер СПК1ХХ, представляющий собой переходник с разъемов DB9 на быстрозажимные пружинные клеммы. Адаптер имеет встроенные согласующие резисторы (120 Ом), подключаемые с помощью DIP-переключателей.
Ethernet	1 × 10/100 Мбит/c (RJ45) – для подключения устройств, для загрузки проектов и web-визуализации Поддерживаемые протоколы: Modbus TCP (Master/Slave)³
USB Device	1 × USB 2.0 B - для загрузки проектов⁴ и подключения в режиме Mass Storage Device
USB Host	1 × USB 2.0 A - для архивов, импорта файлов рецептов, загрузки проектов и подключения HID-устройств
SD	1 × SDHC - для архивов, импорта файлов рецептов, загрузки проектов
Питание
Тип питающего напряжения	Постоянное
Диапазон питающего напряжения, В	12…28
Номинальное напряжение питания, В	24
Макс. пусковой потребляемый ток, А	14
Макс. потребляемая мощность⁵, Вт	10
Программирование
Версия ОС	Linux 4.9.59-rt23
Среда программирования	CODESYS V3.5 SP11 Patch 5
Корпус
Конструктивное исполнение	Для щитового крепления
Тип вентиляции	Естественная вентиляция
Виброустойчивость	В диапазоне 10…25 Гц в направлении X, Y, Z с ускорением до 2G в течение 30 минут
Габаритные размеры (ширина × высота × глубина), мм	(204 × 149 × 37) ± 1		(277 × 200 × 39) ± 1
Установочные размеры (ширина × высота × глубина), мм	191 × 137 × 33		258 × 177 × 33
Степень защиты корпуса по ГОСТ14254:
- с лицевой стороны	IP65
- со стороны разъемов	IP20
Общие характеристики
Рабочая температура, °C	0…60
Рабочая влажность, %	10…90 (без конденсации)
Температура хранения, °C	-25…+55
Масса брутто, кг	1.2		1.5
Средний срок службы, лет	12
Среднее время наработки на отказ, часов	50 000

¹Точность хода часов реального времени ±0,7 секунд в сутки при 25 °C. Питание RTC реализовано с помощью элемента CR2032 со средним временем работы 3 года (после этого элемент следует заменить).
²Яркость подсветки может быть изменена программно.
³Имеется возможность реализации нестандартных протоколов.
⁴Данный способ загрузки проектов является резервным, основной – через интерфейс Ethernet.
⁵При включении пусковой ток может превышать номинальное значение в 10 раз длительностью до 25 мс. В связи с этим рекомендуемый блок питания должен быть мощностью не менее 30 Вт. Например: БП30Б-Д3-24.

Схемы подключения

Назначение контактов соединителя USB Host (USB-A)

	Номер контакта	Наименование сигналов
	1	+5 B
	2	Data-
	3	Data+
	4	GND

Назначение контактов соединителя USB Device (USB-B)

	Номер контакта	Наименование сигналов
	1	+5 B
	2	Data-
	3	Data+
	4	GND

Назначение контактов соединителя LAN (Ethernet)

	Номер контакта	Наименование сигнала
	1	Etx+
	2	Etx-
	3	Erx+
	6	Erx-

Назначение контактов соединителя порта COM1 (DB9M) и контактов Адаптера СПК1XX

Номер контакта	Наименование сигнала	Номер контакта Адаптера СПК1XX
1	RS-485-1 A	1
2	RS-232-1 RxD	7
3	RS-232-1 TxD	8
4	-	-
5	GND	9
6	RS-485-1 B	2
7	-	-
8	-	-
9	-	-

Назначение контактов соединителя порта COM2 (DB9M) и контактов Адаптера СПК1XX

Номер контакта	Наименование сигнала	Номер контакта Адаптера СПК1XX
1	RS-485-2 A	3
2	RS-232-2 RxD	10
3	RS-232-2 TxD	11
4	-	-
5	GND	12
6	RS-485-2 B	4
7	RS-485-3 A	5
8	RS-485-3 B	6
9	-	-

Назначение контактов соединителя питания

	Номер контакта	Наименование сигнала
	1	+24 D
	2	GND
	3	Функциональное заземление*
Примечание: * - подключение согласно ГОСТ Р 50571.21

Развернуть полное описание

Комплект поставки

Прибор СПК1хх
Адаптер СПК1XX
Комплект крепежных элементов
Кабель USB для загрузки ПО
Руководство по эксплуатации
Паспорт и гарантийный талон
