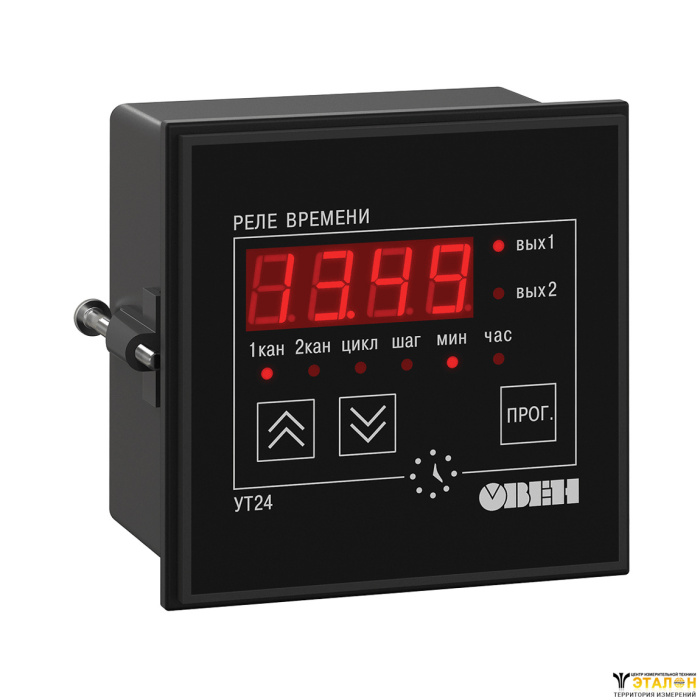

картинка УТ24 таймер цифровой двухканальный

(0)

ОВЕН

Цена:
7 164 ₽

В корзину

Купить в 1 клик

Нашли дешевле?
Снизим цену!

В избранное

В наличии

Характеристики

Производитель —

ОВЕН

Сохранить PDF Распечатать

Посетителей сейчас
просматривают товар: 10

Стоимость доставки от 800 ₽ (уточнять у менеджера)
Срок доставки: 2 - 10 дней при наличии товара на складе

Безналичный расчет для юридических лиц

Более 350 брендов

Самые лучшие
цены

Техническая
документация

Быстрая доставка
по России

Сервисный
центр

Описание
Комплект поставки
Доставка и оплата
Гарантия и возврат
Отзывы

Описание

Универсальное двухканальное реле времени УТ24 предназначено для включения и выключения нагрузки по заданной оператором программе. Применяется в качестве таймера, устройства задержки включения или формирователя последовательности импульсов, длительность которых задается пользователем.

Прибор выпускается в корпусах 4-х типов: настенном Н , щитовых Щ1, Щ2 и DIN-реечном.

Функциональные возможности реле времени ОВЕН УТ24

Запуск программы по команде оператора или подаче питания на прибор (без привязки к календарному времени).
Два независимых таймера для формирования двух независимых программ управления исполнительными механизмами.
Две программы из конечного и бесконечного числа циклов по 1...30 шагов (каждый шаг задает включение/выключение исполнительного механизма).
Подключение трех внешних устройств для запуска, остановки, временной блокировки или сброса программы таймера.
Индикация времени, числа циклов и шагов, оставшихся до окончания программы.
Программирование кнопками на лицевой панели прибора.
Сохранение текущих значений и параметров программы при отключении питания.
Защита параметров от несанкционированного доступа.

Основные технические характеристики

Напряжение питания	130...265 В перем. тока 80...310 В пост. тока
Потребляемая мощность	не более 10 ВА
Количество входов управления	3
Подключаемые датчики	– коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.); – n-p-n–типа с открытым коллекторным выходом; – датчики с выходным напряжением высокого уровня от 12 до 30 В и низкого уровня от 0 до 2,2 В.
Напряж. низкого (активного) уровня на входах	0...2,2 В
Напряжение высокого уровня на входах	12...30 В
Максимально допустимый ток нагрузки
– электромагнитных реле (выход Р)	8 А (220 В и cos φ> 0,4)
– транзисторных оптопар (выход К)	0,2 А (+50 В)
– оптосимисторов (выход С)	50 мА при 300 В или 0,5 А при tимп = 5 мс, 50 Гц
– дублирующего выхода второго канала	30 мА при +30 В
Количество таймеров	2
Длительность временных интервалов	0...99 ч 59 мин 59,9 с
Дискретность установки длительности временных интервалов	0,1 с
Количество программируемых шагов в цикле	до 30
Количество циклов в программе	от 1 до 9999 или бесконечное
Время задержки начала выполн. программы	0...9 ч 59 мин 59,9 с
Типы корпусов
– настенный Н	130×105×65, IP44
– щитовой Щ1	96×96×70 мм, IP54 со стороны передней панели
– щитовой Щ2	96×48×100 мм, IP54 со стороны передней панели
– DIN-реечный Д	90×72×58 мм, IP20 со стороны передней панели

Условия эксплуатации

Температура окружающего воздуха	+1...+50 °С
Атмосферное давление	86...106,7 кПа
Относительная влажность воздуха (при 25 °С)	не более 80 %

Функциональная схема

Функциональная схема ОВЕН УТ24

Элементы управления

Элементы управления ОВЕН УТ24

Функции кнопок

	Кнопка в режиме РАБОТА предназначена для переключения вывода на индикатор показаний первого таймера на показания второго и обратно.
	Кнопка в режиме РАБОТА предназначена для переключения формата времени, выводимого на индикатор, а также для просмотра числа шагов, оставшихся до конца цикла, и количества циклов, оставшихся до конца программы.
	Кнопки в режиме ПРОГРАММИРОВАНИЕ используются для выбора параметра и установки его значения.
	Кнопка предназначена для входа в режим ПРОГРАММИРОВАНИЕ, для установки значения параметра, записи его в энергонезависимую память прибора и выхода в режим РАБОТА.

Показания индикаторов на лицевой панели

4-х разрядный цифровой индикатор	Отображает по выбору пользователя: – оставшееся до окончания программы время; – оставшееся до конца выполнения программы число циклов; – оставшееся до окончания цикла число шагов.
Светодиоды «Вых1», «Вых2»	Сигнализирует о том, что включено, соответственно, выходное устройство первого таймера, выходное устройство второго таймера.
Светодиод «1кан»	На индикатор выводится информация о состоянии 1-го таймера.
Светодиод «2кан»	На индикатор выводится информация о состоянии 2-го таймера.
Светодиод «цикл»	На индикатор выводится информация о количестве оставшихся до конца программы циклов.
Светодиод «шаг»	На индикатор выводится информация о количестве оставшихся до конца цикла шагов.
Светодиод «мин»	В старшем разряде индикатора отображаются минуты.
Светодиод «час»	В старшем разряде индикатора отображаются часы.

Схемы подключения

Схема подключения реле времени УТ24 с релейным выходом

Схема подключения реле времени УТ24 с оптотранзисторным выходом

Схема подключения реле времени УТ24 с оптосимисторным выходом

Схема подключения прибора в DIN-реечном исполнении корпуса

Развернуть полное описание

Комплект поставки

Прибор УТ24
Комплект крепежных элементов (кроме УТ24 в корпусе на DIN-рейку)
Паспорт и гарантийный талон.
Руководство по эксплуатации.
