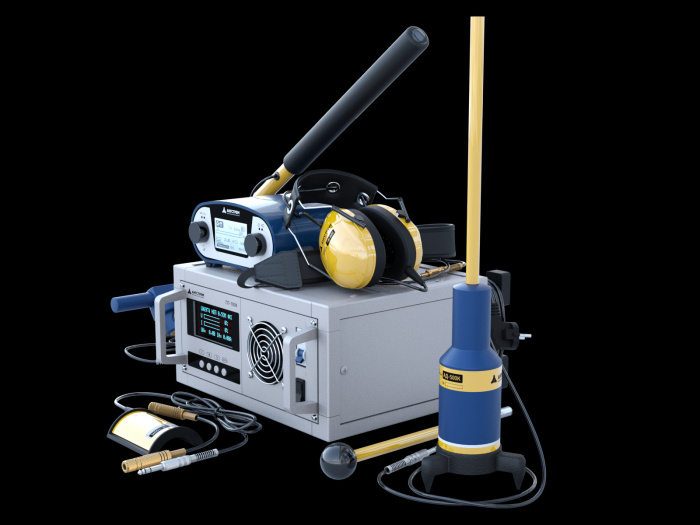

Комплект поисковый КП-100К – поисковый комплект, состоящий из Генератора поискового ГП-100К и Приемника поискового ПП-500К, упакованных в укладочные сумки.
Срок гарантии – 24 месяца.

НАЗНАЧЕНИЕ

Высокоточное определение мест повреждений подземных кабелей индукционным, акустическим и потенциальным методами.
Определение расстояния до места повреждения и направления движения оператора в сторону повреждения при помощи акустико-индукционного (или акустико-электромагнитного) метода.
Обследование местности и поиск трассы коммуникаций, в том числе находящихся под напряжением (кабельных линий, трубопроводов и др.).
Определение глубины залегания подземных коммуникаций.
Выбор кабеля из пучка.
Локализация повреждений оболочки кабеля, в том числе с изоляцией из сшитого полиэтилена.

Комплект поисковый КП-100К обеспечивает работу с кабельными линиями протяженностью до 20 км и глубиной залегания до 8 м.
Точность локализации места повреждения зависит от характера повреждения (замыкание фаз на оболочку, межфазное замыкание, обрыв жил с заземлением или без заземления), квалификации и практических навыков пользователя. Максимальная точность определения места повреждения достигает 10 см.

ОСОБЕННОСТИ

1. Эффективность.
Сочетание большой выходной мощности генератора и высокой чувствительности приемника позволяют успешно искать повреждения на кабельных трассах протяженностью до 20 км, глубиной залегания до 8 м с сопутствующими экранирующими коммуникациями (трубопроводами, ж/б перекрытиями и т.п.). Синусоидальная форма сигнала обеспечивает максимальное использование мощности генератора при работе с узкополосным помехозащищенным приемником. Способность выдавать полную мощность в широком диапазоне сопротивлений нагрузок генератора.

2. Сокращение времени поиска.
Приемник позволяет оценивать расстояние до места неисправности и локализовать место повреждения при работе акустическим методом совместно с генератором акустических ударных волн. Индикация разности между максимальными значениями текущего и предыдущего уровня сигнала позволяет определить направление движения оператора в сторону повреждения.

3. Универсальность.
Позволяет работать индукционным, акустическим, акустико-индукционным и потенциальным методами. Автоматическое согласование с нагрузкой и отображение величины сопротивления упрощают работу. Генератор может использоваться для дожига поврежденной изоляции кабеля (ток до 19,2 А).

4. Поиск повреждений различного типа.
Мультичастотный генератор расширяет диапазон применения поискового комплекта. Выбор рабочей частоты определяется видом отыскиваемого повреждения и условиями работы. Поисковый комплект подходит для локализации мест замыкания фаз на оболочку, межфазного замыкания, обрыва жил с заземлением или без заземления, высокоомных повреждений.

5. Помехозащищенность.
Качество и временная стабильность выходного сигнала генератора обеспечивают необходимую избирательность, а соответственно, помехозащищенность. Все рабочие частоты генератора не кратны основным промышленным частотам напряжения и их гармоникам, поэтому прибор не влияет на работу другой электронной аппаратуры. Высокая избирательность приемника обеспечивает электрическую помехозащищенность, обеспечивает эффективную работу в самых оживленных и шумных местах.

6. Надежность.
Генератор имеет эффективные защиты от короткого замыкания, перенапряжения, перегрева, реактивной мощности (важный параметр для работы на протяженных кабельных линиях, имеющих большую собственную электрическую емкость). Процессорное управление обеспечивает постоянное проведение автоматической диагностики аппарата. Длительная работа генератора в режиме короткого замыкания и холостого хода является штатным рабочим режимом, при котором не только не ухудшается работоспособность, но и не искажается форма выходного сигнала.

7. Увеличение мощности.
Конструктивные особенности поискового генератора ГП-100К позволяют производить параллельное или последовательное соединение двух источников напряжения. Параллельное соединение двух генераторов ГП-100К позволяет увеличить выходной ток в 2 раза, а последовательное соединение приводит к увеличению в 2 раза выходного напряжения. Благодаря этому электромагнитное поле усиливается, а следовательно, появляется возможность проводить работы по поиску повреждений на более протяженных кабельных линиях или на кабельных линиях с большей глубиной залегания. Важно: допускается производить соединение только одинаковых генераторов (только двух Генераторов поисковых ГП-100К). Подключение к нагрузке источников напряжения разной мощности и (или) разных производителей может повлечь за собой выход оборудования из строя.

8. Индикация параметров.
Генератор позволяет контролировать напряжение, ток и сопротивление кабельной линии. Поисковый приемник оснащен промышленным ЖК-дисплем с подогревом и регулируемой подсветкой, что позволяет работать при температурах окружающей среды до -30° С, в любых условиях освещенности и при этом комфортно воспринимать показания приемника. Оценка уровня сигнала производится по цифровой шкале на дисплее приемника и (или) по громкости в головных телефонах ТФ-500. Контроль состояния аккумулятора осуществляется с помощью индикатора на дисплее.

9. Время работы.
Время непрерывной работы приемника от встроенного аккумулятора составляет более 60 часов. Время полного заряда аккумулятора – 60 мин. Время непрерывной работы генератора не ограничено.

10. Изменение частот.
Возможность редактирования частот пользователем (добавление, изменение).

11. Программное обеспечение.
Устанавливается русско- или англоязычное программное обеспечение по выбору заказчика.

12. Габариты и вес.
Поисковый комплект компактнее и легче зарубежных аналогов.

13. Низкая стоимость.
Цена комплекта в несколько раз ниже стоимости импортных аналогов.

14. Высокие эксплуатационные характеристики.
Рабочие температуры оборудования, находящиеся в диапазоне от –30 до +40° С, подтверждены не только испытаниями, но и эксплуатацией на Крайнем Севере, Дальнем Востоке, в Сибири и самых южных районах России.

15. Дополнительная защита.
Поисковый генератор и приемная часть упаковываются в специализированные укладочные сумки. Благодаря укладочным сумкам приборы удобно, легко и безопасно переносить, транспортировать и хранить.

16. Гарантия.
Срок гарантийной эксплуатации поискового комплекта в 2 раза дольше, чем у аналогов.
Срок гарантии составляет 24 месяца.

ПРИНЦИП РАБОТЫ

Индукционный метод

Создаваемый генератором ГП-100К ток индуцирует вокруг коммуникации электромагнитное поле. С помощью магнитной антенны МА-500К поискового приемника ПП-500К, находящейся в этом поле, обнаруживается электрический сигнал. Уровень сигнала служит информативным параметром поиска. Пространственное положение локальных максимумов и минимумов сигнала относительно коммуникации позволяет определить ее трассу и глубину залегания. Применение данного метода дает возможность определить расположение муфт, экранирующих перекрытий и мест повреждений кабельной линии.

Акустический метод

Информативным сигналом является уровень кратковременного звукового сигнала (щелчка, удара), возникающего одновременно с кратковременным электрическим искровым разрядом, возникающим в месте повреждения кабеля в момент подачи на него высоковольтного импульса электрического напряжения. Для контроля и индикации сигнала используется высокочувствительный акустический датчик АД-500К, преобразующий звуковой сигнал в электрический. Датчик подключен к переносному универсальному приемнику ПП-500К, снабженному звуковой и визуальной индикацией.

Акустико-индукционный метод

Сочетание акустического метода поиска с индукционным является эффективным в сложных случаях, когда акустический сигнал слаб и имеет «размытую» характеристику без четкого максимума. Это уменьшает точность определения и затрудняет локализацию места повреждения кабеля. Приемник поисковый ПП-500К позволяет применять при поиске мест повреждений акустико-индукционный (или акустико-электромагнитный) метод. Магнитное поле, возникающее при разряде, достигает магнитной антенны, встроенной в корпус приемника, практически мгновенно. Скорость распространения звука в грунте измеряется сотнями метров в секунду. Поэтому, принимая оба сигнала и измеряя время запаздывания звука относительно момента возникновения магнитного поля, можно оценить расстояние до места повреждения. При приближении к МП задержка акустического сигнала будет уменьшаться и непосредственно над ним станет минимальной.

Потенциальный метод

Разность потенциалов создается протекающими в объеме грунта токами, которые возникают вследствие утечки в месте повреждения изоляции, где образуется гальваническая связь с грунтом. Используется переменное напряжение, задаваемое генератором ГП-100К. Величина измеренного напряжения и характер его изменения вдоль коммуникации являются информативными параметрами для локализации места повреждения с помощью устройства потенциального АР-500К (А-рамка).

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Приемник поисковый ПП-500К

Наименование	Пассивный режим определения трассы (ПТ)	Поиск индукционным методом (ИМ)	Поиск акустическим методом (АМ)	Поиск потенциальным методом (ПМ)
Рабочая частота	50/50 x N* Гц	480 Гц/ 1069 Гц /9796 Гц	от 40 до 4000 Гц	-
Полоса пропускания по уровню– 3дБ	от 60 до 100 / 6±1 Гц	6±1 Гц	от 50 до 1000 Гц/ 5%***	-
Избирательность при расстройке на ±20 Гц	-	40 дБ	-	-
Чувствительность, не более	40/10 мкВ	10 мкВ /10 мкВ/ 20 мкВ	20/20 мкВ	20 мкВ
Порог шумоподавителя	-	(20±3) дБ	-	-
Входное сопротивление	-	-	-	100 кОм

Генератор поисковый ГП-100К

Выходная мощность генератора на согласованную активную нагрузку, не менее: 100 Вт
Рабочие частоты генератора: 480, 1069, 9796 Гц
Форма выходного сигнала генератора: синусоида
Коэффициент нелинейных искажений на рабочих частотах, не более: 1 %
Режим работы: непрерывный или импульсный
Время непрерывной работы: не ограничено
Возможность настройки частот генератора (добавление, изменение): да
Возможность параллельного или последовательного подключения двух генераторов к нагрузке: да
Мультичастотный режим (двух-, трехчастотный): да
Автоматическое согласование с нагрузкой: да
Энергонезависимое сохранение установленного режима работы и последующий вызов этого режима оператором: да
Дожиг дефектной кабельной изоляции: да
Микропроцессорное управление: да
Согласование выходного сопротивления генератора с нагрузкой: автоматическое или ручное
Диапазоны согласования: 0,5; 2; 8; 32; 128 Ом
Общий диапазон согласования: от 0,25 до 256 Ом
Напряжение холостого хода генератора на диапазоне согласования 128 Ом: 150 ±7 В
Ток короткого замыкания генератора на диапазоне согласования 0,5 Ом: 18,3 ±0,9 А
Управление генератором: автономно с индикацией режимов и параметров на дисплее, дистанционно от персонального компьютера по интерфейсу RS-232 или RS-485
Время готовности к работе при температуре окружающей среды выше -10°С: 15 сек
Время готовности к работе при температуре окружающей среды ниже -10°С: от 1 до 2 мин

Системы безопасности генератора

Самодиагностика генератора: да
Температурный контроль: да
Контроль напряжения питания генератора: да
Контроль качества коммутации генератора с источником питания, испытуемой коммуникацией, заземлением, персональным компьютером: да
Автоматическое ограничение выходной мощности, тока и напряжения при работе на реактивную нагрузку, короткое замыкание или холостой ход без ухудшения параметров генератора.: да

Эксплутационные характеристики генератора

Рабочее положение генератора: любое положение при надежном креплении
Потребляемая мощность, не более: 220 Вт
Напряжение питания генератора от сети переменного тока частотой 50 Гц: от 187 до 242 В
Напряжение питания генератора от ИПТ: от 10,8 до 14,2 В
Габаритные размеры, Ш×Г×В: 325 × 355 × 172 мм
Масса генератора: 10 кг
Температура окружающей среды: от -30 до +40° С, допускается эксплуатация генератора при температуре окружающей среды до + 55º С, при этом выходная мощность автоматически снижается системой безопасности
Относительная влажность воздуха при 25°С: 90 %
Атмосферное давление: от 630 до 800 мм рт. ст.

КОМПЛЕКТ ПОСТАВКИ

Генератор поисковый ГП-100К: 1 шт.
с аксессуарами:
1. Устройство соединительное: 1 шт.
2. Провод заземления: 1 шт.
3. Разъем USB под кабель интерфейса RS-485: По отдельному заказу (комплектуется бесплатно)
4. Кабель интерфейса RS-232: По отдельному заказу (комплектуется бесплатно)
5. Сумка укладочная: 1 шт.

Приемник поисковый ПП-500К: 1 шт.
с аксессуарами:
1. Антенна магнитная МА-500К: 1 шт.
2. Рамка накладная НР-100К: 1 шт.
3. Датчик акустический АД-500К: 1 шт.
4. Устройство зарядное УЗ-500К: 1 шт.
5. Телефоны головные ТФ-500: 1 шт.
6. Сумка укладочная: 1 шт.

Документация

Эксплуатационная документация (паспорт, руководство по эксплуатации): 1 шт.
Декларация о соответствии требованиям технического регламента Таможенного союза (Сертификат качества): 1 шт.
Методика «Поиск повреждений подземных силовых кабелей»: 1 шт.
