Радиаторы охлаждения серии РТР предназначены для использования совместно с твердотельными реле KIPPRIBOR, а также аналогичными по конструктиву релейных производителей.

Применение радиаторов необходимо в целях создания дополнительного охлаждения твердотельного реле. При использовании твердотельного реле без дополнительного теплоотвода основание реле нагревается, и уже при температуре свыше 40 °C реле теряет свою способность длительно выдерживать номинальный ток. Поэтому для обеспечения бесперебойной работы реле с заявленными характеристиками необходимы дополнительные теплоотводящие устройства - радиаторы охлаждения. При токах нагрузки свыше 5 А использование радиатора обязательно.

Стоит отметить, что эффективность охлаждения радиатором зависит от его конструкции, температуры и скорости движения воздушного потока. Рекомендуем выбирать радиатор с запасом по мощности, т.к. не существует однозначного соответствия мощности реле и типа радиатора, и/или усиливать теплоотвод с помощью вентилятора обдува.

Недостаточное внимание к этим деталям может привести к выходу твердотельного реле из строя.

Радиаторы серии РТР имеют различные типы конструкций и отличаются геометрией ребер и площадью охлаждающей поверхности. Серия РТР предназначена как для однофазных, так и для трехфазных твердотельных реле.

Модификация	Фото	Чертеж	Габаритные размеры (ДхШхВ мм) / Вес	Тепловое сопротивление, R_thSA °C/Вт	Количество радиаторов в упаковке
РТР052			100×48×77 мм 310 г/шт.	1,96	1 шт.

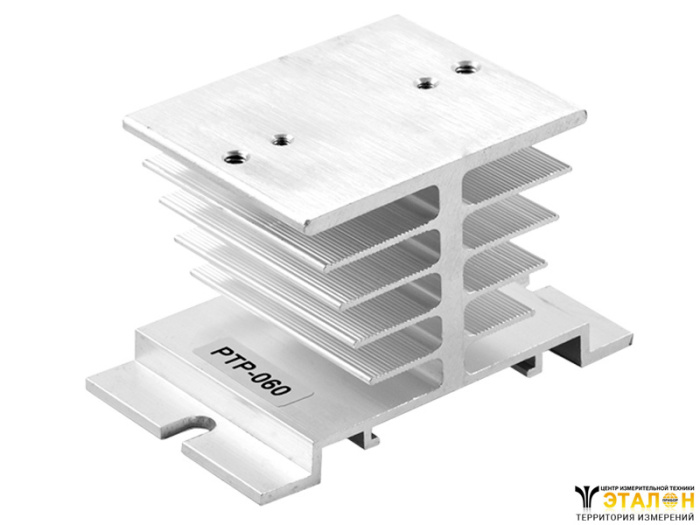

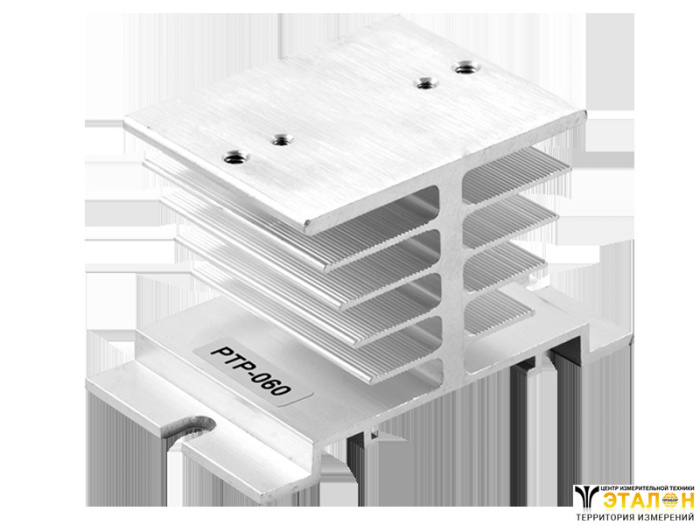

РТР060			80×50×50 мм 135 г/шт.	2,19	2 шт.
РТР061 (снят с производства, замена на PTP061.1)			125×70×50 мм 255 г/шт.	1,49	2 шт.
РТР061.1			144×67×50 мм 245 г/шт.	1,49	1 шт.
РТР062 (снят с производства, замена на PTP062.1)			125×110×50 мм 400 г/шт.	1,35	2 шт.
РТР062.1			144×110×50 мм 405 г/шт.	1,35	2 шт.
РТР063 (снят с производства, замена на PTP063.1)			180×125×50 мм 630 г/шт.	1,07	2 шт.
РТР063.1			180×144×50 мм 660 г/шт.	1,07	2 шт.
РТР034			105×100×80 мм 590 г/шт.	0,65	1 шт.
РТР036			150×100×80 мм 855 г/шт.	0,48	1 шт.
РТР037			260×180×50 мм 1400 г/шт.	0,44	2 шт.
РТР038			150×125×135 мм 2380 г/шт.	0,39	1 шт.
РТР039			200×125×135 мм 3350 г/шт.	0,32	1 шт.
РТР040			300×125×135 мм 5000 г/шт.	0,25	1 шт.

Таблица выбора радиаторов для твердотельных реле KIPPRIBOR

В ячейках таблицы указано:

количество монтируемых на радиатор твердотельных реле (ТТР) и максимально допустимый ток нагрузки на каждое ТТР по каждой фазе;
цветом выделены ячейки с рекомендованными моделями радиаторов;
(2) цифрой 2 помечены ячейки, в которых значение тока нагрузки приведено при условии использования дополнительных вентиляторов обдува (размер 120×120 мм с креплением на корпус радиатора). Вентиляторы устанавливаются непосредственно на радиатор охлаждения.

Серия ТТР / Радиатор

РТР052

РТР060

РТР061.1

РТР062.1

РТР063.1

РТР034

РТР036

РТР037

РТР038

РТР039

РТР040

MDxxZD3

1×20 А

HDxxZD3/ZA2

1×40 А⁽¹⁾

1×20 А

1×40 A

1×60 А

1×80 А

2×60 А⁽¹⁾

2×120 А

HDxxDD3

1×40 А⁽¹⁾

1×20 А

1×40 A

1×60 А

1×80 А

2×60 А⁽¹⁾

2×120 А

HDxxVA/10U/LA

1×40 А⁽¹⁾

1×20 А

1×40 A

1×60 А

1×80 А

2×60 А⁽¹⁾

2×80 А

HDHxxZD3/ZA2

1×40 А⁽¹⁾

1×20 А

1×40 A

1×60 А

1×80 А

2×60 А⁽¹⁾

2×120 А

BDHxxZD3

1×80 А

1×100 A⁽¹⁾

1×120 A⁽¹⁾

1×250 A

3×150 А⁽²⁾

3×250 А⁽²⁾

3×350 А⁽²⁾

SBDHxxZD3

1×80 А

1×100 A⁽¹⁾

1×120 A⁽¹⁾

1×150 A

3×150 А⁽²⁾

3×150 А

GaDH-xxxZD3

до 600 А

2×225 А⁽²⁾

3×250 А⁽²⁾

3×350 А⁽²⁾

до 800 А

1×100 А⁽¹⁾

1×120 А⁽¹⁾

1×450 А⁽²⁾

1×750 A⁽²⁾

GwDH-xxx.ZD3

до 600 А

2×300 А⁽²⁾

3×260 А⁽²⁾

3×400 А⁽²⁾

до 800 А

1×100 А⁽¹⁾

1×120 А⁽¹⁾

1×600 А⁽²⁾

1×800 A⁽²⁾

HTxxZD3/ZA2

1×30 A⁽¹⁾

1×40 A⁽¹⁾

1×80 А

1×120 А⁽²⁾

1×120 А

Рекомендуемый тип вентилятора

VENT4010
VENT4020

VENT8025
VENT8038

VENT12038

(1) - при недостаточной естественной циркуляции воздуха через радиатор используйте рекомендуемый тип вентилятора.
(2) - значение тока нагрузки при обязательном использовании рекомендуемого типа вентилятора.
