ТУ 3711-004-53239474-2002

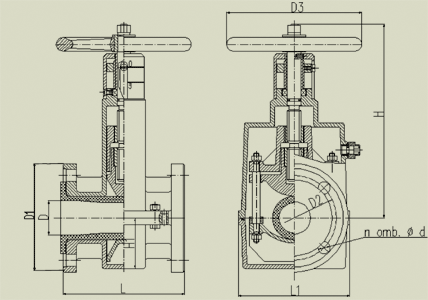

Условный | Размеры, мм | Масса, кг | ||||||||
D | D 1 | D 2 | D 3 | L | L 1 | H | d | n | ||
50 | 50 | 160 | 125 | 160 | 180 | 162 | 286 | 18 | 4 | 7.3 |
80 | 80 | 195 | 160 | 200 | 210 | 250 | 340 | 18 | 4 | 14.2 |
100 | 100 | 215 | 180 | 280 | 230 | 304 | 405 | 18 | 8 | 20 |
Примечание: Имеется модификация с принудительным открытием патрубка, применяемая при давлении в трубопроводе PN до 0,2 МПа (2 кгс/см2) .
Давление номинальное, PN - до 1,6 МПа (16 кгс/см2).
Присоединение к трубопроводу - фланцевое.
Присоединительные размеры магистральных фланцев на Ру 1,6 МПа (16 кгс/см2) по ГОСТ 12815-80 исполнение 1, ряд 2.
Среда рабочая - жидкие среды для систем водоснабжения и канализации, неагрессивные и агрессивные среды, минеральные масла и нефтепродукты.
Направление подачи рабочей среды - любое.
Герметичность в затворе - по классу «А» ГОСТ 9544-93.
Коэффициент сопротивления - 0,1.
Рабочее положение задвижки - любое.
Полный проход.
Герметичный корпус.
Материал корпуса - алюминий.
Наличие механического сигнализатора разрыва патрубка.
По специальному заказу задвижка комплектуется электромеханическим (нормально замкнутый контакт) сигнализатором разрыва патрубка (рисунок 1).
Наличие указателя положения "ОТКРЫТО/ЗАКРЫТО".
Задвижка выпускается в нормальном, экспортном и тропическом исполнении.
Пример записи обозначения задвижки шланговой DN 50 при заказе:
"Задвижка шланговая полнопроходная, т/ф 33a27p, БПА 98000-050, ТУ 3711-004-53239474-2002"
