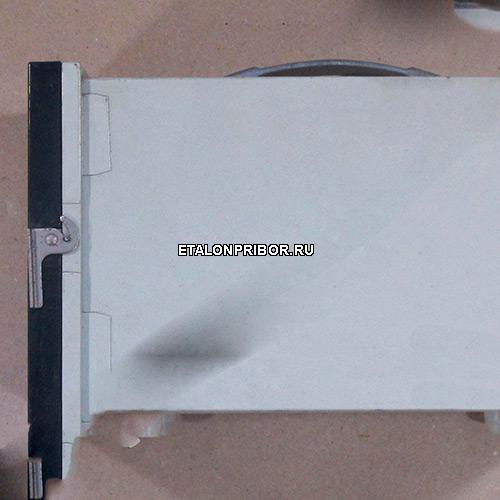

Амперметр лабораторный Н393

Амперметр Н393, вольтметр Н393 (Н 393, Н-393, h393, h 393, h-393)
    Предназначен для измерения и непрерывной записи величин тока и напряжения в цепях однофазного переменного тока в диапазоне частот 45-65Гц. Приборы могут изготавливаться для работы в диапазоне нормальных частот 45-1000Гц с рабочей областью от 45 до 10000Гц.
    Основная погрешность ±1,5%, ±2,5%


    Амперметры Н393, вольтметры Н393 самопишущие щитовые (далее - приборы) предназначены для измерения и непрерывной записи величин тока и напряжения в цепях однофазного переменного тока в диапазоне частот 45-65 Гц. Приборы могут изготавливаться для работы в диапазоне нормальных частот 45-1000 Гц с рабочей областью от 45 до 10000 Гц.

    Амперметр и вольтметр Н393 предназначены для работы в закрытых сухих отапливаемых помещениях при температуре окружающего воздуха от 0 до 50 °С и относительной влажности 90 % при температуре 25 °С.

    Амперметр и вольтметр Н393 поставляемые в районы с тропическим климатом (условное обозначение Н393 ТО 4.2 **), предназначены для работы при температуре окружающего воздуха от 0 до 50 °С и относительной влажности. 95 % при температуре 40 °С.

    Технические данные

    Конечные значения диапазонов измерений приборов приведены в табл.1. Предел допускаемого значения основной погрешности по измерению и по записи измеряемой величины равен:

•     ± 1,5 % - для приборов с нормальной областью частот 45-65 Гц;
•     ± 2,5 % - для приборов с нормальной областью частот 45-1000 Гц, от конечного значения диапазона измерений.


    Предел допускаемого значения полной погрешности приборов Н393 по записи измеряемой величины равен:

•     ± 1,5 % - для приборов с нормальной областью частот 45-65Гц;
•     ± 2,5 % - для приборов с нормальной областью частот 45-1000Гц, - от конечного значения диапазона измерения.


    Предел допускаемого значения основной погрешности по записи времени, равен ±0,5 %. Предел допускаемого значения дополнительной погрешности приборов, вызванной изменением температуры окружающего воздуха от нормальной до любой температуры в пределах от 0 до 50 °С, равен пределу допускаемого значения основной погрешности на каждые 10 °С изменения температуры.

    Предел допускаемого значения дополнительной погрешности приборов Н393 по измерению и по записи измеряемой величины, вызванной изменением положения приборов от нормального положения в любом направлении на ±5 °, равен пределу допускаемого значения основной погрешности.

    Предел допускаемого значения дополнительной погрешности приборов Н393 по измерению и по записи измеряемой величины под влиянием внешнего однородного магнитного поля, синусоидально   изменяющегося во временя с частотой, одинаковой с частотой тока, протекающего по измерительной цепи испытуемого прибора, при самых неблагоприятных направлений и фазе магнитного поля равен пределу допускаемого значения основной погрешности. Индукция магнитного поля:

    для частоты 50 и 1000 Гц - 0,5мТ;

    для частоты 10000 Гц - 0,05мТ.


    Предел допускаемого значения дополнительной погрешности приборов Н393 по измерению и по записи измеряемой величины, вызванной установкой на. ферромагнитном   щите толщиной (2±0,5)мм, равен ±0,5 % от конечного значения диапазона измерения. Предел допускаемого значения дополнительной погрешности приборов по измерению и по записи измеряемой величины, вызванной отклонением частоты, равен пределу допускаемого значения основной погрешности при:

    отклонении частоты на ± 10 % от пределов нормальной области частот - для приборов с нормальной областью частот 45-65Гц;

    отклонении частоты от пределов нормальной области частот до любой частоты в рабочей области частот - для приборов Н393 с нормальной областью частот 45-1000Гц.


    Предел допускаемого значения дополнительной погрешности приборов по измерению и записи измеряемой величины, вызванной изменением напряжения электропитания на ± 10 % от номинального, равен пределу допускаемого значения основной погрешности.

    Предел допускаемого значения дополнительной погрешности приборов по измерению и по записи измеряемой величины, обусловленной влиянием помещенного вплотную с ним такого же прибора, до этого находившегося на расстоянии не менее 1 м, равен ±0,5% от конечного значения диапазона измерений.

    Время установление показаний прибора не превышает 2 с., значение первого переброса указателя не превышает 7 % ширины поля записи. Дрейф нулевой линии прибора в течение 30 суток не более 1,5 мм. Невозвращение пишущего устройства (указателя) прибора к нулевой линии (нулевой отметке шкалы) не более 1,5 мм. Допускаемое несовпадение нулевой линии, нанесенной на диаграммной ленте, с линией записи, получаемой при установке указателя на нулевую отметку шкалы, не более 0,75 мм.

    Ширина линии записи не более 0,7 мм. Время установления рабочего режима 1 ч. Время непрерывной работы не ограничено. Запись показаний производится шариковым стержнем УПС-3-107-1,0-300 синий или чернилами на диаграммной ленте с перфорацией с номинальной шириной поля записи 100 мм. Электропитание прибора осуществляется от сети переменного тока напряжением (220±22)В , частотой (50±1) Гц или (60+1,2) Гц - по требованию заказчика.


    Потребляемая мощность приборов Н393 не превышает:

•     измерительной цепи - 1V·А;
•     цепи питания - 12V·А.


    Длительность непрерывной записи прибора чернилами при однократной заправке резервуара чернильницы или одним шариковым стержнем не менее 60 суток. Для перемещения диаграммной ленты применен синхронный двигатель с питанием от сети переменного тока напряжением 220В, частоты 50Гц или 60 Гц для приборов Н393, поставляемых на экспорт. Номинальные значения скоростей перемещения диаграммной ленты: 20; 60; 180; 600; 1800; 5400 мм/ч.

    Изменение скоростей производится заменой сменных зубчатых колес. Изоляция между корпусом и изолированными от корпуса электрическими цепями прибора (кроме цепи нанесения отметок времени), а также изоляция между раздельный электрическими цепями в нормальных условиях применения выдерживает в течение 1 мин. действие испытательного напряжения переменного тока частотой (50±1) Гц , среднеквадратическое значение которого: 1,5кВ - для амперметров, вольтметров, предназначенных для включения через трансформаторы напряжения и вольтметров непосредственного включения с конечными значениями диапазо­нов измерения 15В; 25В; 50В; 150В; 250В.


    Примечание. Для вольтметров непосредственного включения с конечным значением диапазонов измерений 500 и 600 В изоляция между корпусом и измерительной цепью, а также между измерительной цепью и цепью питания должна выдерживать испытательное напряжение 2кВ.

    Сопротивление изоляции между корпусом и изолированной от корпуса любой электрической цепью прибора в нормальных условиях применения не менее 40 МΩ.

    Габаритные размеры прибора должны быть 160x160x195 мм. Общий габаритный размер с преобразователем 160x160x280 мм. Масса прибора не более 4,6 кг. В соответствии с заказомАмперметр и вольтметр Н393 поставляется с записью показаний чернилами или чернилами и шариковым стержнем.

    Таблица 1.
