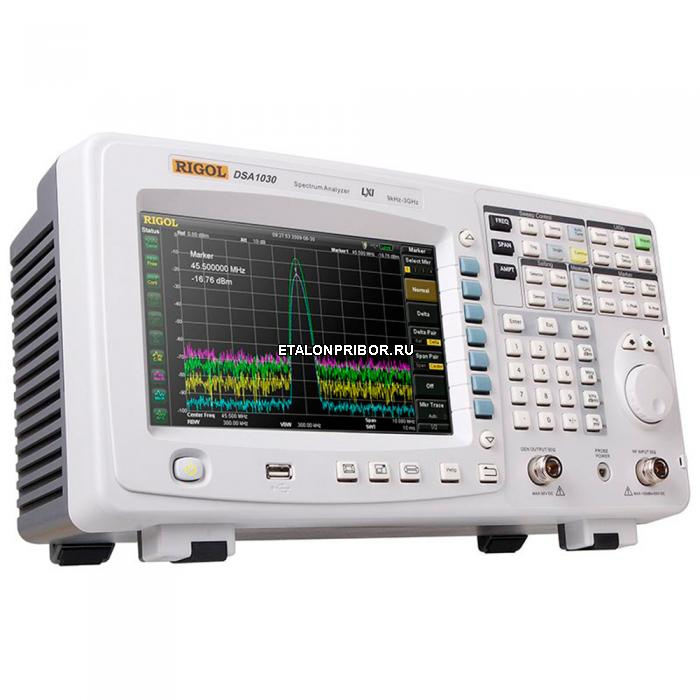

Анализатор спектра DSA1030-TG используется для исследования распределения электромагнитных колебаний в полосе частот. Данный прибор характеризуется отличными техническими показателями и имеет большие функциональные возможности. Анализатор спектра DSA1030-TG способен заменить несколько приборов, которые используются при оценке распределения энергии в спектре.

Анализаторы спектра DSA1030-TG имеют привлекательный дизайн, интуитивно понятный интерфейс и удобный яркий дисплей. Высокая точность измерений и простота эксплуатации прибора обеспечиваются даже при недостаточной освещенности. Эта удобная и малогабаритная модель прибора DSA1030-TG может успешно эксплуатироваться в различных условиях. Анализатор спектра сочетает в себе высокую надежность, качество и функциональность. Мы представляем данные приборы подобного класса, которые отличаются между собой диапазоном частот. Для дополнительной консультации по его характеристикам или работе прибора Вы можете связаться с нашими менеджерами.

Анализаторы спектра, опции и наборы для проверки ЭМС в нашем каталоге рассчитаны на эксплуатацию в сложных условиях и предоставляют результаты измерений в удобном для анализа виде. DSA1030-TG — востребованная модель в лабораториях и научно-исследовательских институтах. Позволяет изучать качество электроэнергии и фиксировать широкий спектр параметров. Простота подключения позволяет проводить тестирование и обслуживание максимально оперативно и качественно. DSA1030-TG и другие аналогичные товары имеют хорошую защиту от воздействия среды и отвечают актуальным стандартам в плане безопасности.

Цифровой анализатор спектра 9 кГц - 3 ГГц; цифровой частот. синтез, встр. предусилитель (опция), средний уровень соб.шума: -120дБмВт (-138 дБмВт-предусил); макс.уровень +30 дБмВт; RBW: от 10Гц; фаз. шум: -80 дБн/Гц; расширенные измерения (опция): мощности в канале, соотн. мощностей в смежных каналах, измерение полосы по уровню, сигнал/шум, гарм.искажения, TOI; маркерные измерения; запись спектрограмм и настроек; Встроенный трекинг-генератор: частотный диапазон 9 кГц - 3 ГГц; выходной уровень -20 дБм...0 дБм; устанавливается на заводе. Цветной ЖК-дисплей 8,5"; интерфейс USB device, USB host, VGA, LXI-C; батарейное питание; размеры 399 х 223 х 159 мм, масса 6,2 кг.

Технические характеристики анализатора спектра с опцией трекинг-генератора DSA1030-TG

Характеристики

Параметры

Значения

ЧАСТОТА

Частотный диапазон

9 кГц…3 ГГц

Разрешение

1 Гц

Температурная стабильность источника опорной частоты

± 3х10-6

Изменение погрешности источника опорной частоты

± 3х10-6/год

Погрешность измерения частоты

Разрешение маркера:
1 Гц, 10 Гц, 100 Гц, 1 кГц, 10 кГц, 100 кГц

Погрешность:
± (индицируемая частота × погрешность опорной частоты + 1% × полоса обзора + 10% × полоса пропускания + разрешение маркера)

Полоса обзора

Нулевая, 100 Гц…3 ГГц

Погрешность полосы обзора

± полоса обзора / (кол.точек развертки-1)

Плотность фазовых шумов (центр.частота=500 МГц, RBW≤1кГц)

<-80 дБн/Гц @ 10 кГц

ПОЛОСА ПРОПУСКАНИЯ

Полоса пропускания RBW (-3 дБ)
Полоса пропускания (-6 дБ)

100 Гц… 1 МГц, с шагом 1-3-10
200 Гц, 9 кГц, 120 Гц, 1 МГц ЭМИ фильтры

Избирательность фильтров по уровням (60дБ/3 дБ)

<5:1

Погрешность установки полосы пропускания ПЧ

<5%

Полоса пропускания видео

1 Гц … 3 МГц, с шагом 1-3-10

АМПЛИТУДА

Диапазон измерения уровня

Уровень собственных шумов … +30 дБм (10 МГц...3 ГГц)
Уровень собственных шумов … +21 дБм (1 МГц...10 МГц)
Уровень собственных шумов...+17 дБм (9 кГц...1 МГц)

Максимальный уровень на входе (аттенюатор ≥20 дБ)

50 В постоянная составляющая
+30 дБм (1 Вт) мощность CW RF Power
+40 дБм (10 Вт) макс. опасный уровень

Средний уровень шумов (типично)
0 дБ аттенюатор, RBW=100 Гц, VBW=10 Гц

без предусилителя:
100 кГц…10 МГц:
<-75 дБм-3 x (f/1 МГц) дБ, типично -115 дБм
10 МГц…2.5 ГГц:
<-117 дБм+3 x (f/1 ГГц) дБ, типично -120 дБм
2.5 ГГц…3 ГГц: <-105 дБм
предусилителем (опция DSA-1030-PA):
100 кГц…1 МГц:
<-93 дБм

1 МГц…10 МГц:
<-93 дБм-3 x (f/1 МГц) дБ, типично -133 дБм
10 МГц… 2.5 ГГц:
<-135 дБм +3 x (f/1 ГГц) дБ, типично -138 дБм
2.5 ГГц…3 ГГц: <-123 дБм

Логарифмическая шкала

1 дБ…200 дБ

Линейная шкала

0 до опорного уровня

Количество точек

601 (нормальный), 751 (полный экран)

Количество графиков

3 + основной

Тип детектора

нормальный, пиковый положительный, пиковый отрицательный, выборка, среднеквадратическое значение, средний, квази-пиковый

Операции над графиками

непрерывное отображение, удержание максимума, удержание минимума, усреднение, просмотр,очистка

Единицы измерения

дБм, дБмВ, дБмкВ, нВ, мкВ, мВ, В, нВт, мкВт, мВт, Вт

АЧХ

без предусилителя:
< 1,0 дБ : 100 кГц….3 ГГц
с предусилителем:
< 1,4 дБ : 1 МГц…3 ГГц

Аттенюатор

Предел ослабления:
0…50 дБ, с шагом 1 дБ

Погрешность переключения
(центральная частота=50 МГц):
< 0.8 дБ

Абсолютная амплитудная погрешность
(центральная частота=50 МГц, предусилитель выключен, ослабление 10 дБ, входной сигнал -10 дБм, 20 ºC…30 ºC):
± 0.4 дБ

Установка опорного уровеня

Диапазон:
-100 дБм…+30 дБм с шагом 1 дБ

Разрешение
логарифмической шкалы 0,01 дБ , линейной - 5 цифр

Погрешность измерения
(достоверность 95%, с/ш>20 dB, RBW=VBW=1 kHz, без предусилителя, ослабление 10 дБ, -50 дБм <опорный уровень<0, 10 МГц<центральная частота<3 ГГц, 20 ºC to 30 ºC)
<1.5 дБ

Гармонические искажения 2-го порядка

SHI : +35 дБм

Интермодуляционные искажения 3-го порядка

TOI: +7 дБм (центральная частота>30 МГц)

Комбинационные искажения

<-60 дБн

Собственные комбинационные помехи

<-85 дБм, типично

РАЗВЕРТКА

Диапазон

10 мс… 3000 с (нулевой обзор)
20 мкс ….3000 s (100 Гц ≤ полоса обзора ≤ 3 ГГц)

ВХОД

ВЧ вход

Соединитель N-типа (female) ; 50 Ом;

Другие входы/выходы

Выход источника сигнала
Импеданс 50 Ом
Соединитель типа N (female)

Вход для питания пробника
Напряжение/ток:
+15 В, <10% при 150 mA
 -12.6 В, <10% при 150 mA

Вход/выход опорного генератора 10 MГц/ вход внешнего запуска
Соединитель типа BNC (female)
Вход 10 МГц: уровень 0 дБм…10 дБм
Вход 10 МГц: уровень 0 дБм…10 дБм
Уровень запуска: 5 В TTL уровень

USB Host 2.0
USB Device 2.0

VGA
Коннектор VGA, 15-pin mini D-SUB
Разрешение 800 * 600 @ 60Hz

Запуск

Источник запуска

свободный, видео, внешний

Внешний запуск

5 В TTL уровень

Трекинг-генератор

Диапазон

9 кГц...3 ГГц

Выходной уровень

-20 дБм...0 дБм

ОБЩИЕ ДАННЫЕ

Дисплей

Графический цветной TFT ЖК, разрешение: 800 * 480, размер 8.5”, 65536 цветов

Поддержка принтера

Протокол PictBridge

Удаленное управление

USB TMC
LAN интерфейс 10/100 Base-T, RJ-45
IEC/IEEE Bus (GPIB) с опцией USB-GPIB IEEE 488.2

Демодулятор

АМ/ЧМ модуляция

Напряжение питания

Входное напряжение: AC 100 В… 240 В/ 45 Гц… 440 Гц
Батарейное питание: DC 10 В…18 В
Время бесперебойной работы от батареи - 3часа :

Потребляемая мощность

35 Вт, типично;
60 Вт, масимально

Габаритные размеры

399 x 223 х 159 мм

Масса

6,2 кг (без батарей); 7,4 кг (с батареей)

Внутренняя память данных

Mass Memory Flash Disk (встроенный)
Data Storage Space Flash Disk (
встроенный) 1 Гбайт

Рабочая температура

5 ºC …40 ºC

Расширенные измерения (опция DSA-1030-AMK)

• измерение мощности в основном канале

• измерение занимаемой полосы

• соотношение мощностей в смежных каналах

• измерение мощности во временной области при нулевой полосе пропускания

• измерение мощности в полосе между двумя максим.точками

• измерение отношения сигнал/шум измерение гармонических искажений

• измерение интермодуляционных искажений

• тестирование в пределах

Комплект поставки DSA1030-TG

Наименование

Количество

Анализатор спектра с опцией трекинг-генератора DSA1030-TG

1

USB кабель

1

Крышка на переднюю панель

1

Краткое руководство по эксплуатации

1

CD-ROM (руководство пользователя, руководство по программированию)

1
