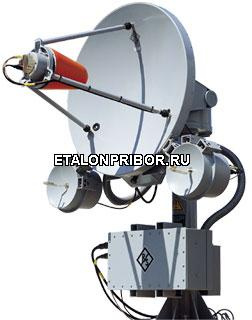

AC090 Антенна R&S®
ROHDE&SCHWARZ ROHDE&SCHWARZ
(0)

ROHDE&SCHWARZ

AC090 Антенна R&S®

Варианты написания: Антенна R&S®AC090
Цена:
по запросу
Заказать
В избранное
Наличие уточняйте
Характеристики
Производитель —
ROHDE&SCHWARZ
Сохранить PDF Распечатать
Посетителей сейчас
просматривают товар: 6
Стоимость доставки от 800 ₽ (уточнять у менеджера)
Срок доставки: 2 - 10 дней при наличии товара на складе
Безналичный расчет для юридических лиц
Более 350 брендов
Самые лучшие
цены
Техническая
документация
Быстрая доставка
по России
Сервисный
центр
  • Описание
  • Доставка и оплата
  • Гарантия и возврат
  • Отзывы
Описание

AC090 Антенна R&S® — компактное оборудование, фиксирующее широкий перечень параметров. С его помощью можно оценивать плотность потока энергии, ЭМС радиоэлектронной аппаратуры, пеленговать источники электромагнитного излучения и проводить другие измерения. Модель работает в широком диапазоне частот, имеет продуманную надежную конструкцию, пригодна для проведения исследований в сложных полевых условиях. AC090 Антенна R&S® и другие измерительные устройства в нашем каталоге прошли испытания на соответствие актуальным отраслевым стандартам. На них действует официальная гарантия.

Описание:

Основные функции

  • Частотный диапазон от 1 до 18 ГГц / 0,8 до 26,5 ГГц (в зависимости от облучателя)
  • Стандартный рефлектор диаметром 0,9 м
  • Предусиление в условиях большой напряженности поля (опция)
  • Усиление: от 15 до 40 дБи
  • Поляризация: линейная, вертикальная, горизонтальная, правосторонняя, левосторонняя, 45º (опции)
  • Обнаружение и мониторинг наземных и спутниковых сигналов
  • Идеальна для работы вне помещений
  • Связь с ПК по RS232/ RS485

Особенности

  • Расширение от 18 до 40 ГГц (опции AC308R2/R3) благодаря двум дополнительным рефлекторным антеннам, которые прикрепляются с двух сторон к внешней стороне трехметрового рефлектора, в том же направлении
  • Позиционирование: азимутальное (±180 градусов); по вертикальному углу наклона (от -5º до +95º)
  • Отдельностоящий блок для удаленного управления может располагаться на расстояниях до 20 м / 1000 м (для RS232/485, соответственно)
  • Ручной режим позволяет задавать величину поворота посредством курсора или численным заданием азимута и вертикального угла наклона
  • Автоматический режим включает функции автоориентации (стандартно);  секторного и растрового сканирования (опции)

Дополнительные опции:

Антенные облучатели   Частотный диапазон Поляризация
R&S HL050S1 Логопериодическая антенна 0.85 ГГц до 26.5 ГГц Линейная
R&S HL050S7 Логопериодическая антенна с предусилителем и фильтром 850 МГц до 26.5 ГГц Линейная (в зависимости от расположения облучателя: горизонтальная или вертикальная)
R&S HL024S1 Крестообразная логопериодическая антенна 1 ГГц до 18 ГГц Вертикальная и горизонтальная
R&S HL024S2 R&S HL024A1 с пассивной схемой переключения поляризации 1 ГГц до 18 ГГц Вертикальная, горизонтальная, круговые правосторонняя и левосторонняя
R&S HL024S7 R&S HL024A1 с предусилителем 1 ГГц до 18 ГГц Вертикальная и горизонтальная
R&S HL024S8 R&S HL024A1 с двумя предусилителями 1 ГГц до 18 ГГц Вертикальная и горизонтальная
R&S HL024S9 R&S HL024A1 с активной схемой переключения поляризации 1 ГГц до 18 ГГц Вертикальная, горизонтальная, круговые правосторонняя и левосторонняя



Опции (заменяемые):
R&S AC308R2 Антенный рефлектор, 250 мм, от 29 до 33 дБи от 18 ГГц до 26.5 ГГц Горизонтальная, вертикальная или 45°
R&S AC308R3 Антенный рефлектор, 250 мм, от 33 до 36 дБи от 26.5 ГГц до 40 ГГц Горизонтальная, вертикальная или 45°



Технические характеристики

AC090
Частотный диапазон
В зависимости от облучателя от 1 ГГц до 18 ГГц
от 0.85 ГГц до 26.5 ГГц
Усиление От 15 дБи до 40 дБи (1 ГГц до 18 ГГц)
Ширина ДНА по уровню половинной мощности От 19° до 1.1° (1 ГГц до 18 ГГц)
Диапазон вращения
Азимут ±180°
Вертикальный угол наклона –5° to +95°
Прочие характеристики
Разъем RPC3.5 female
Точность отражающей поверхности (RMS) <0,43 мм
Средняя наработка на отказ >8000 ч
Диапазон рабочих температур –30 °C до +50 °C
Максимальная скорость ветра 180 км/ч (без учета образования льда) 120 км/ч (во время эксплуатации)
Диаметр рефлектора приблиз. 0.9 м
Размеры (В х Ш) 2,5 м х 1,6 м
Вес приблиз. 165 кг
Антенный вращатель
Диапазон вращения Азимут: от 0º до 360º Угол наклона: от -5º до +95º
Скорость вращения
Азимут ≥5º/c
Вертикальный угол наклона >1,5º/c, ном. 2º/с
Точность (азимут/вертикальный угол наклона) ± 0,2º
Рабочее напряжение 24 В пост. тока
Эксплуатационная сила тока Макс. 1,5 А (азимут/угол наклона)
Максимальный выброс тока Максимально 6 A
Вес (вкл. транспортную стойку, противовес и трубку мачты) 130 кг
