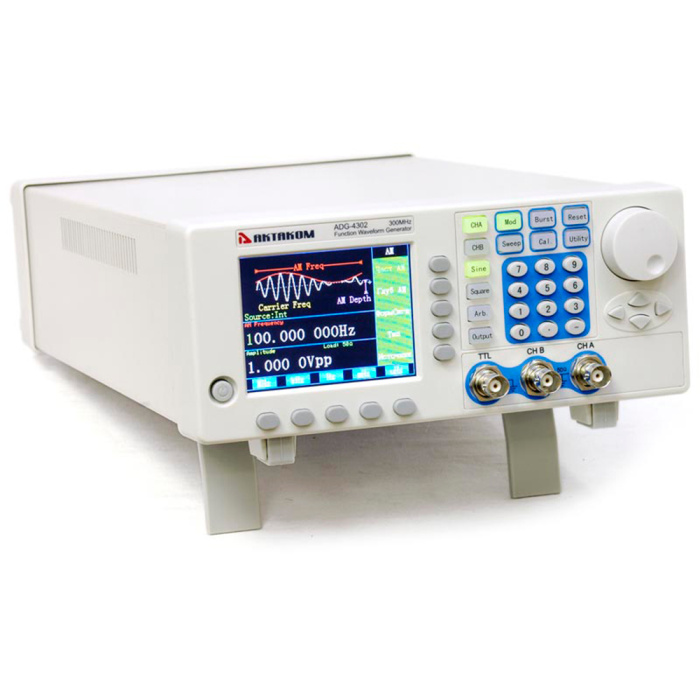

ADG-4302 генератор сигналов функциональный
АКТАКОМ АКТАКОМ
(0)

АКТАКОМ

ADG-4302 генератор сигналов функциональный

Цена:
по запросу
Заказать
В избранное
Наличие уточняйте
СНЯТО С ПРОИЗВОДСТВА
Характеристики
Производитель —
АКТАКОМ
Гарантия —
14 месяцев
Сохранить PDF Распечатать
Посетителей сейчас
просматривают товар: 3
Стоимость доставки от 800 ₽ (уточнять у менеджера)
Срок доставки: 2 - 10 дней при наличии товара на складе
Безналичный расчет для юридических лиц
Более 350 брендов
Самые лучшие
цены
Техническая
документация
Быстрая доставка
по России
Сервисный
центр
  • Описание
  • Доставка и оплата
  • Гарантия и возврат
  • Отзывы
Описание

Назначение функционального генератора сигналов ADG-4302:

 Генератор сигналов ADG-4302 предназначен для настройки и испытания систем и приборов, используемых в радиоэлектронике, связи, автоматике, вычислительной технике, приборостроении.

Особенности функционального генератора сигналов ADG-4302:

 • Два независимых канала
• Технология прямого цифрового синтеза (DDS)
• Высокая точность установки частоты и разрешение, низкий уровень искажений и шумов
• 4 основных и 4 специальной формы сигнала
• Модуляции: АМ, ЧМ, ЧМн, ФМн; вход внешней модуляции
• Режимы формирования пачек импульсов и качания частоты (свипирование)
• Сохранение и вызов данных
• 4 ячейки памяти для сохранения и вызова данных
• Цветной 3,5" ЖК дисплей с поддержкой отображения формы сигнала
• Интерфейс USB device и RS-232
• Питание: 220 В АС ±10%, 50 Гц±10%
• Потребляемая мощность: < 40ВА
• Габаритные размеры: 254x103x374 мм
• Масса: 3,8 кг

Технические характеристики функционального генератора сигналов ADG-4302:
Параметр Значение
Канал А Частота Частотный диапазон (синус) 1 мкГц ~ 300 МГц
Частотный диапазон (прямоугольник 1 мкГц ~ 80 МГц
Разрешение 1 мкГц (несущая частота ≤ 80 МГц) 1 Hz (несущая частота > 80 МГц)
Точность ±1 ppm
Форма Тип Синус, Прямоугольник
Выходной уровень Диапазон -127 дБм ~ +13 дБм (-127 дБм ~ -117 дБм, типичное)
Разрешение 0,1 дБ
Точность ±1 дБ (выходной уровень ≥ -105 дБм)
±2 дБ (выходной уровень ≥ -117 дБм)
КСВН < 1,8
Выходной импеданс 50 Ом (типичное)
Спектральная чистота Частотные искажения Гармонические: < -30 дБн (вых. уровень ≤ 4 дБм)
Негармонические: <-40 дБн (вых. уровень ≤ 4 дБм, девиация несущей ≥ 5 кГц)
Субгармоники: <-40 дБн (вых. уровень ≤ 4 дБм)
Паразитная ЧМ: < 100 Гц (полоса: 0,3 ~ 3 кГц, СКЗ, < 110 МГц)
Прямоугольник Время нарастания/спада ≤ 15 нс
Выброс ≤5%
Канал B Частота Диапазон 1 мкГц ~ 10 МГц
Разрешение 1 мкГц
Точность ±1 ppm
Форма Тип Синус, Прямоугольник, Пила, Импульсный, Sync, экспонента, шумовой, DC
Выходной уровень Амплитуда 1 мВпп - 10 Впп (50 Ом)
2 мВпп - 20 Впп (высокий импеданс)
Смещение ±5 Впик ac+dc (50 Ом¸)
±10 Впик ac+dc (высокий импеданс)
Разрешение 10 мВпп
Точность (1 кГц синус) ±(1% уст.знач. + 10 мВпп)
Неравномерность АЧХ (1 кГц, 1 Впп, синус) ± 2%, выходная частота ≤ 1 МГц
± 5%, выходная частота ≤ 5 МГц
± 15%, выходная частота ≥ 5 МГц
Выходной импеданс 50 Ом (типичное)
Защита Короткое замыкание, реле перегрузки с автоматическим отключением входа
Сигнал Прямоугольник Время нарастания/спада ≤ 50 нс Коэф. заполнения: 0.01%-99.99%
Импульс Время нарастания/спада ≤ 50 нс
Длительность: 200 нс ~ 20 с Разрешение: 20 нс
Пила Симметрия: 0.0% ~ 100.0%
Модуляция (Канал А) АМ Глубина 1~120% (несущая частота ≤ 80 МГц, вых. уровень ≤ 4 дБм) 1~80% (несущая частота > 80 МГц, вых. уровень ≤ 4 дБм)
Разрешение 1%
Точность ±(7% уст.значения +1.5%)
Диапазон модуляции 1 мкГц ~ 20 кГц (внутренняя) 20 Гц ~ 20 кГц (внешняя)
Искажения <2% (внутр. 1 кГц, глубина 30%, диапазон 0.3 ~ 3 кГц )
Паразитная АМ <0.1% (полоса 0.05 ~ 15 кГц, AVG)
ЧМ Макс. смещение частоты fc/2 (Несущая + девиация ≤80,1 МГц; несущая частота ≤ 80 МГц)
0 ~ 100 кГц (несущая частота > 80 МГц)
Разрешение девиации 1 мкГц (несущая частота ≤ 80 МГц) 100 Гц (несущая частота > 80 МГц)
Точность ±(5% уст.значения +50 Гц)
Диапазон модуляции 1 мкГц ~ 20 кГц (внутренняя, несущая частота ≤ 80 МГц)
1 мкГц ~ 1 кГц (внутренняя, несущая частота > 80 МГц)
20 Гц ~ 10 кГц (внешняя, несущая частота ≤ 80 МГц)
20 Гц ~ 1 кГц (внешняя, несущая частота > 80 МГц)
Искажения <2% (внутр. глубина 30%, диапазон 0.3 ~ 3 кГц , смещение > 10 кГц)
ЧМн Несущая частота и частота скачка 1 мкГц ~ 80 МГц (диапазон FSK < 10 кГц)
80.000001 МГц ~ 120 МГц (диапазон FSK < 2 кГц)
120.000001 МГц ~ 200 МГц (диапазон FSK < 2 кГц)
200.000001 МГц ~ 300 МГц (диапазон FSK < 2 кГц)
Режим запуска Внутренний Внешний (TTL уровень, нижний - несущая частота, верхний - частота скачка)
ФМн Диапазон фаз 0~360° (фаза 1, фаза 2)
Разрешение 0,1°
Период повторения 0,1 мс ~ 800 с
Режим запуска Внутренний Внешний (TTL уровень, нижний - фаза 1, верхний - фаза 2)
Вход внешней модуляции Диапазон уровней ±2,5 В
Входной импеданс 15 кОм
Частота DC ~ 10 кГц
Формирование пачек импульсов (Канал А) (несущая частота ≤ 80 МГц) Кол-во импульсов 1 ~ 10000
Период повторения 0,1 мс ~ 800 с
Режим запуска Внутренний Внешний Стробирование (TTL уровень, верхний - выход открыт, нижний - закрыт) Однократный
Свипирование (Канал А) Режим Линейный Логарифмический
Время свипирования 1 мс ~ 800 с (линейный, несущая частота ≤ 80 МГц)
100 мс ~ 800 с (логарифм., несущая частота ≤ 80 МГц)
Шаг свипирования 10 мс ~ 800 с (линейный, несущая частота > 80 МГц)
Частотные поддиапазоны 100 мкГц ~ 80 МГц; 80.000001 МГц ~ 120 МГц; 120.000001 МГц ~ 200 МГц; 200.000001 МГц ~ 300 МГц
Режим запуска Внутренний Внешний: ≤ 1 кГц (линейный); ≤ 10 Гц (логарифм.); нараст./спад. фронт Ручной
Тактирование Вход внешнего тактирования Частота: 10 МГц ± 35 кГц Амплитуда: 2 Впп ~ 5 Впп Входной импеданс: 2 кОм
Выход внутреннего опорного генератора Частота: 10 МГц Ампоитуда: >2 Впп Выходной импеданс: 50 Ом (типичное)

Комплект поставки ADG-4302:
№ Наименование Количество
1. Генератор сигналов функциональный ADG-4302 1
2. Кабель питания 1
3. Кабель BNC 1
