Назначение:
Беспроводной модем (адаптер, конвертер, шлюз) для организации доступа к объектам АСУ ТП, АСКУЭ (в зоне покрытия Wi-Fi локальной сети предприятия) со стороны управляющего терминала (Windows, Linux, Android, OS X, iOS).
Прозрачный канал обмена данными между удаленными объектами (RS-232/RS-485) и диспетчерским ПО (TCP) на управляющем терминале, подключенном к локальной сети предприятия.
Дополнительные возможности:
• Беспроводной удлинитель интерфейса RS-232/RS-485 (точка-точка) между двумя объектами АСУ ТП, АСКУЭ.
• Удаленное управления выходами "Открытый Коллектор" модема (вкл/выкл нагрузки).
Сферы применения:
• АСУ ТП: доступ к контроллерам, корректорам, реле.
• АСКУЭ, АСТУЭ: доступ к счетчикам электроэнергии, теплосчетчикам и др.
• Контроль и управление оборудованием на автомобильных заправочных станциях (АЗС).
• Подключение камер видеонаблюдения.
• Удлинитель порта RS-232 или RS-485 (точка-точка).
• Беспроводной шлюз в сеть ZigBee из локальной сети предприятия.
Доступ к ZigBee-сети через локальную сеть предприятия по технологии Wi-Fi:
Беспроводной шлюз («мост» между сетями разных типов) для организации доступа в сеть ZigBee из локальной сети предприятия.
Варианты шлюзования в сеть ZigBee (подключение модема-«координатора») – для систем с адресным доступом к узлам сети со стороны диспетчерского ПО Windows – подробно освещены в разделе AnCom RZ/B -Описание -Технология развертывания локальной сети ZigBee
Доступ к объектам АСУ ТП, АСКУЭ по технологии Wi-Fi:
Адресный доступ к объектам АСУ ТП, АСКУЭ (в зоне покрытия Wi-Fi локальной сети предприятия) со стороны управляющего терминала (Windows, Linux, Android, OS X, iOS).
Прозрачный канал обмена данными между удаленными объектами (RS-232/RS-485) и диспетчерским ПО (TCP) на управляющем терминале, подключенном к локальной сети предприятия.
Удаленное управление выходами "Открытый Коллектор" модема (вкл/выкл нагрузки).
Беспроводной удлинитель интерфейса RS-232/RS-485 (точка-точка) между двумя объектами АСУ ТП, АСКУЭ:
Прозрачный канал обмена данными между двумя (точка-точка) удаленными объектами (RS-232/RS-485), находящимися в зоне покрытия Wi-Fi локальной сети предприятия.

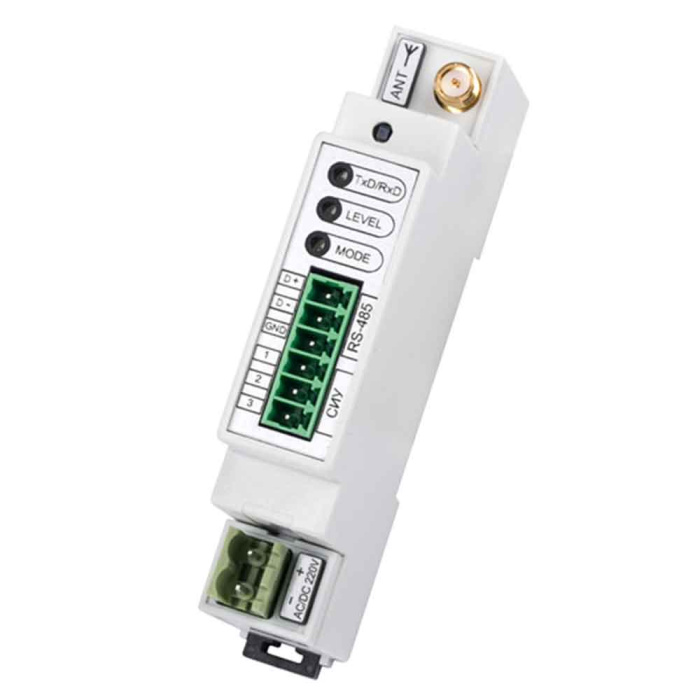

Основные характеристики Wi-Fi модема (адаптер, конвертер, шлюз) AnCom RW/F:
• Нелицензируемый диапазон частот 2,4 ГГц (2412-2484 МГц), 14 каналов;
• Стандарт IEEE 802.11 b/g/n;
• Тип шифрования
_ WPA-PSK,
_ WPA2-PSK;
• Поддержка различных типов управляющих терминалов:
_ компьютер, ноутбук, сервер (ОС Windows, Linux, OS X);
_ планшет, смартфон (Android, iOS);
• Мощность передатчика: +14 дБм;
• Чувствительность приемника - 72 дБм;
• Скорость передачи данных: до 230,4 Кбит/с;
• Дальность передачи сигнала определяется зоной покрытия Wi-Fi локальной сети предприятия;
• Поддержка сетевых топологий: точка-точка, звезда;
• Тип интерфейса: RS-485 или RS-232 без гальванической развязки;
• Тип системы измерения и управления СИУ
_ «2ТУ» – Телеуправление. Вкл/выкл нагрузки:
• 604 /12V /OC – один выход +12V, ≤60mA и два выхода типа OC – "Открытый Коллектор";
• Встроенный адаптер первичного питания ~ 85…264 VAC, = 110…370 VDC, или = 9-36 VDC; потребляемая мощность: не более 3 ВА;
• Встроенный датчик температуры модуля;
• Светодиодная индикация уровня сигнала, передаваемых данных и режима работы;
• Рабочий диапазон температур: -40…+70°C;
• RP-SMA соединитель со штыревой частью разъема для внешней антенны (волновое сопротивление нагрузки 50 Ом);
• Пластмассовый корпус OKW (95*18*60 мм);
• Крепление на DIN-рейку;
• Вес (в упаковке) – 0,06 кг;
• Технологическое ПО в комплекте поставки: утилита для тестирования и настройки.
