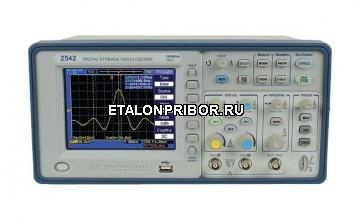

BK2542 - Цифровой запоминающий осциллограф, 100 МГц

Полоса пропускания

60 МГц

60 МГц

100 МГц

Каналы

2

Время нарастания

< 5,83 нс

< 5,83 нс

< 3,50 нс

Разрешение по вертикали

8 бит

Погрешность коэффициента усиления на постоянном токе

± 4 %

Динамический диапазон

± 8 деления от центра экрана

Диапазон развертки

2,5 нс/деление – 50 с/деление (2534)

2 нс/деление – 50 с/деление (2540 и 2542)

Связь по входу

По постоянному току (DC); по переменному току (AC); заземление входа

Масштабирование по горизонтали и по вертикали

Растяжение или сжатие зафиксированной или динамической формы сигнала по горизонтали или по вертикали

Режимы сбора данных

Пиковое детектирование

Режим самописца

Для уставок временной развертки от 500 мс/деление до 50 с/деление

Типы запуска

По фронту, по длительности импульса, по видеосигналу*

Вид связи в тракте запуска

DC (связь по постоянному току), AC (связь по переменному току),

LF Reject (подавление низкочастотных помех), HF Reject (подавление высокочастотных помех)

* Поддерживаются форматы PAL/SECAM, NTSC. Запуск по четному или нечетному полю, по всем строкам или по конкретной строке.

Курсоры

Измерения

DV, DT, 1/DT

Временные параметры

Длительность фронта (Rise Time), длительность среза (Fall Time), частота цикла (Cycle frequency), период (Period), длительность положительного импульса (Positive Pulse Width), длительность отрицательного импульса (Negative Pulse Width), задержка (Delay), фаза (Phase), X at Max (значение времени, соответствующее максимуму), X at Min (значение времени, соответствующее минимуму)

Параметры в частотной области

Аппаратно реализованный частотомер обеспечивает считывание данных от источника запуска с 5-разрядным разрешением.

Математическая функция

БПФ, сложение, вычитание, умножение, деление

Автонастройка

Автоматически устанавливает элементы управления вертикальным и горизонтальным каналами, а также условия запуска посредством нажатия одной клавиши

Режим индикации

Дисплей           1/4 VGA (5,7 дюйма), цветная ЖК-матрица (320 х 240 точек) с 256 уровнями интенсивности цвета и с регулируемой яркостью и негативным изображением на экране

Послесвечение

Выключено, неограниченное

Формат отображения

YT (напряжение канала от времени); XY (зависимость напряжения одного

канала от другого)

Условия окружающей среды

Относительная влажность

Рабочие условия: 95 % при температуре +40 °С

Для нерабочего состояния: 90 % при температуре +55 °С

Степень загрязнения

Степень загрязнения 2 только для использования внутри помещений

ЭМС

Осциллограф соответствует требованиям директивы Совета ЕС по ЭМС №2004/108/EC

Общие положения

Масса

3,6 кг
