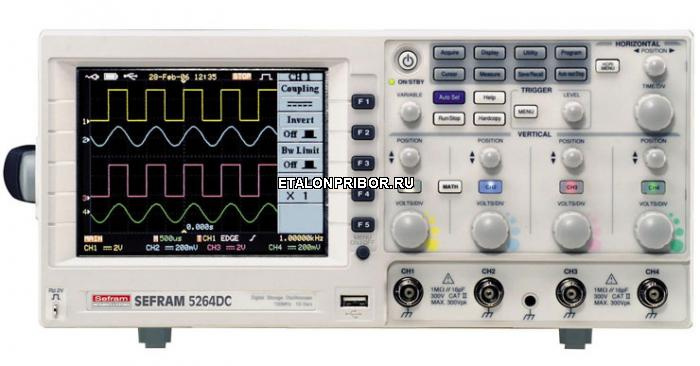

Осциллограф Sefram 5260DC
SEFRAM SEFRAM
(0)

SEFRAM

Осциллограф Sefram 5260DC

Варианты написания: Sefram 5260DC - Цифровой запоминающий осциллограф
Цена:
по запросу
Заказать
В избранное
Наличие уточняйте
Характеристики
Производитель —
SEFRAM
Сохранить PDF Распечатать
Посетителей сейчас
просматривают товар: 1
Стоимость доставки от 800 ₽ (уточнять у менеджера)
Срок доставки: 2 - 10 дней при наличии товара на складе
Безналичный расчет для юридических лиц
Более 350 брендов
Самые лучшие
цены
Техническая
документация
Быстрая доставка
по России
Сервисный
центр
  • Описание
  • Доставка и оплата
  • Гарантия и возврат
  • Отзывы
Описание

Осциллограф сегодня является одним из важнейших приборов в радиоэлектронике. Он позволяет исследовать основные параметры (амплитудные и временные) электрических сигналов, находить искажения импульса и помехи в разных узлах схемы.

Осциллограф Sefram 5260DC – высокоточная модель с широкой сферой использования (от ремонтных мастерских и учебных заведений до научно-исследовательских лабораторий высокого класса, плюс купить прибор может и обычный радиолюбитель, увлеченный изучением колебательных процессов). Осциллограф Sefram 5260DC обладает безупречными техническими характеристиками, которые полностью оправдывают его цену, и отличается удобством эксплуатации, что обусловлено небольшими габаритами и массой. Корпус устойчив к механическим нагрузкам и легко переносит интенсивную эксплуатацию. Прибор измеряет заданные параметры в реальном времени и выводит информацию на специальный экран. Это эталонная техника, соответствующая самым строгим стандартам.

Описание:

Основные функции

  • Полоса пропускания 60 МГц (5060D/5062DC/5064DC) 100 МГц (5160DC/5164DC) 200 МГц (5260DC/5264DC)
  • Число каналов: 2 (для 5060D/5062DC/5160DC/5260DC) или 4 (для 5064DC/5164DC/5264DC)
  • Частота выборки: 1 Гвыб/с (для 5060D – 100 Мвыб/с на канал)
  • Память: 25 Кточек на канал (для 5060D 127 Кточек на канал)
  • Разрешение по вертикали: 8 бит
  • Диапазон развертки от 1 нс/дел до 10 c/дел
  • Чувствительность (от 2 мВ/дел до 5 В/дел)
  • Математическая обработка сигналов, быстрое преобразование Фурье (FFT)
  • Наборы пассивных, высоковольтных и дифференциальных пробников
  • Дисплей: 320 х 234 точек, цветная ЖК матрица с регулируемым контрастом (для 5060D ЧБ - экран 320x240 точек)
  • Интерфейсы USB, RS-232, GPIB (в зависимости от модели может быть опционально)

Особенности

  • Проверка “годен-не годен» (GO-NO-GO) кроме 5060D
  • Автоматическая настройка
  • От 15 (5060D) до 27 (5062DC/5064DC/5160DC/5164DC/5260DC/5264DC) автоматических измерений, таких как: Vpp, Vamp, Veff., Vhi,Vlo, Vmax,Vmin, Tm, отклик, Частота, Период, ширина, длительность,задержка, метки
  • Подробные экранные подсказки
  • Встроенный 6-разрядный счетчик
  • Дискретизация для стандарта ETS (25 Гвыб/с)
  • Связь: по постоянному и переменному току, НЧ, шумоподавление
  • Режимы запуска: авто, нормальный, одиночный, TV, с задержкой, импульсный, по фронту/спаду
  • Сохранение 20 установок и содержимого 24 экранов
  • Функция автокалибровки

Дополнительные опции   Принадлежности, включенные в стандартную комплектацию: кабель питания, инструкция по эксплуатации GPIB (при заказе данной опции): 5X60IEEE 19" корпус (4U): 5X60RACK ПО (при заказе). Для улучшения характеристик осциллографа, рекомендуется использовать щуп/зонд ELDITEST GE.1521

Номер изделия Описание
GE1511 Пробник (х10, 300 В) 150 МГц, компенсация от 10 до 30 пФ, поставляется с аксессуарами (кроме 5260DC/5264DC)
GE1521 Пробник (х1/10, 300 В) 150 МГц, компенсация от 10 до 30 пФ, поставляется с аксессуарами (кроме 5260DC/5264DC)
GE2521 Пробник (х1/10, 300 В) 250 МГц, компенсация от 10 до 30 пФ, поставляется с аксессуарами (только для 5260DC/5264DC)
GE3830 Высоковольтный пробник (х1000, 30 кВ: DC + AC peak) 3 МГц, разъем BNC
GE8100 Дифференциальный пробник ( 30 МГц – х20, 40 МГц – х200, 700 В: DC + AC peak) точность 3%, 50 Ом, разъем BNC, питание: батарейка 9В или опциональный адаптер
GE8115 Дифференциальный пробник ( 20 МГц – х100, 30 МГц – х1000, 1500 В: DC + AC peak) точность 3%, 50 Ом, разъем BNC, питание: батарейка 9В или опциональный адаптер

      Технические характеристики

60 МГц
Модель 5060D 5062DC 5064DC
Дисплей Ч./Б. Цветн. TFT/LCD Цветн. TFT/LCD
Кол-во каналов 2 2 4
Вертикальная шкала
Полоса 60 МГц 60 МГц 60 МГц
Разрешение 8 бит 8 бит 8 бит
Чувствительность 2 мВ/дел до 5 В/дел 2 мВ/дел до 5 В/дел 2 мВ/дел до 5 В/дел
Время восстановления < 6,5 нс < 5,8 нс < 5,8 нс
Связь AC, DC, GND AC, DC, GND AC, DC, GND
Горизонтальная шкала
Длительность развертки От 1 нс до 10 сек на деление От 1 нс до 10 сек на деление От 1 нс до 10 сек на деление
Дисплей Окно, прокрутка, XY Окно, прокрутка, XY Окно, прокрутка, XY
Дискретизация 100 Мвыб/сек 1 Гвыб/сек 1 Гвыб/сек
Для стандарта ETS 25 Гвыб/сек 25 Гвыб/сек 25 Гвыб/сек
Режимы запуска авто, нормальный, одиночный, TV, с задержкой, импульсный, по фронту/спаду авто, нормальный, одиночный, TV, с задержкой, импульсный, по фронту/спаду авто, нормальный, одиночный, TV, с задержкой, импульсный, по фронту/спаду
Память 15 установок, 2 экрана 20 уст., 24 экрана 20 уст., 24 экрана
Размеры / вес 254х142х310 мм/4,1 кг 254х142х310 мм/4,3 кг 254х142х310 мм/4,3 кг
Интерфейс  USB +Centronics, под заказ да, Host 2.0 да, Host 2.0
Интерфейс  GPIB Под заказ Под заказ Под заказ
Интерфейс RS-232 Да Да Да




100 МГц
Модель 5160DC 5164DC
Дисплей Цветн. TFT/LCD Цветн. TFT/LCD
Кол-во каналов 2 4
Вертикальная шкала
Полоса 100 МГц 100 МГц
Разрешение 8 бит 8 бит
Чувствительность 2 мВ/дел до 5 В/дел 2 мВ/дел до 5 В/дел
Время восстановления < 3,5 нс < 3,5 нс
Связь AC, DC, GND AC, DC, GND
Горизонтальная шкала
Длительность развертки От 1 нс до 10 сек на деление От 1 нс до 10 сек на деление
Дисплей Окно, прокрутка, XY Окно, прокрутка, XY
Дискретизация 1 Гвыб/сек 1 Гвыб/сек
Для стандарта ETS 25 Гвыб/сек 25 Гвыб/сек
Режимы запуска авто, нормальный, одиночный, TV, с задержкой, импульсный, по фронту/спаду авто, нормальный, одиночный, TV, с задержкой, импульсный, по фронту/спаду
Память 20 уст., 24 экрана 20 уст., 24 экрана
Размеры / вес 254х142х310 мм/4,3 кг 254х142х310 мм/4,3 кг
Интерфейс  USB да, Host да, Host
Интерфейс  GPIB Под заказ Под заказ
Интерфейс RS-232 Да Да





















200 МГц
Модель 5260DC 5264DC
Дисплей Цветн. TFT/LCD Цветн. TFT/LCD
Кол-во каналов 2 4
Вертикальная шкала
Полоса 200 МГц 200 МГц
Разрешение 8 бит 8 бит
Чувствительность 2 мВ/дел до 5 В/дел 2 мВ/дел до 5 В/дел
Время восстановления < 1,75 нс < 1,75 нс
Связь AC, DC, GND AC, DC, GND
Горизонтальная шкала
Длительность развертки От 1 нс до 10 сек на деление От 1 нс до 10 сек на деление
Дисплей Окно, прокрутка, XY Окно, прокрутка, XY
Дискретизация 1 Гвыб/сек 1 Гвыб/сек
Для стандарта ETS 25 Гвыб/сек 25 Гвыб/сек
Режимы запуска авто, нормальный, одиночный, TV, с задержкой, импульсный, по фронту/спаду авто, нормальный, одиночный, TV, с задержкой, импульсный, по фронту/спаду
Память 20 уст., 24 экрана 20 уст., 24 экрана
Размеры / вес 254х142х310 мм/4,3 кг 254х142х310 мм/4,3 кг
Интерфейс  USB да, Host да, Host
Интерфейс  GPIB Под заказ Под заказ
Интерфейс RS-232 Да Да
Развернуть полное описание
