OS-5040A - Осциллограф
EZ DIGITAL EZ DIGITAL
(0)

EZ DIGITAL

OS-5040A - Осциллограф

Варианты написания: OS5040A, OS 5040A
Цена:
по запросу
Заказать
В избранное
Наличие уточняйте
Характеристики
Производитель —
EZ DIGITAL
Сохранить PDF Распечатать
Посетителей сейчас
просматривают товар: 10
Стоимость доставки от 800 ₽ (уточнять у менеджера)
Срок доставки: 2 - 10 дней при наличии товара на складе
Безналичный расчет для юридических лиц
Более 350 брендов
Самые лучшие
цены
Техническая
документация
Быстрая доставка
по России
Сервисный
центр
  • Описание
  • Доставка и оплата
  • Гарантия и возврат
  • Отзывы
Описание

OS-5040A - Осциллограф — надежный прибор для исследования параметров электросигналов. Он собран на современной элементной базе и демонстрирует высокую точность измерений независимо от условий. Подходит для тестирования и настройки широкого перечня электронных устройств. Конечные данные выводятся на экран в виде осциллограммы для удобства визуального контроля. Предусмотрена простая система настройки, все элементы управления расположены на передней панели, что ускоряет выполнение поставленных задач и позволяет оперативно реагировать на любые критические изменения в работе.

OS-5040A - Осциллограф выполнен в компактном корпусе, который устойчив к ударам и негативному влиянию среды. Модель сертифицирована и рассчитана на длительную интенсивную эксплуатацию. EZ DIGITAL — производитель с безупречной репутацией на рынке. Качество измерительной техники строго контролируется на каждом этапе, поэтому она является эталоном в отрасли.

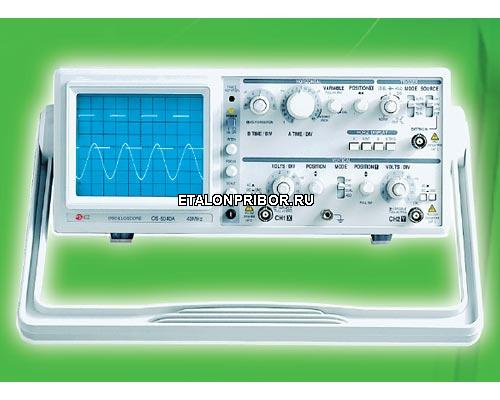

Осциллограф EZ Digital OS-5040A

  • Полоса пропускания осциллографа: 40 МГц
  • 2 канала, 2 луча
  • Режим модуляции яркости по оси Z
  • Алгебраическая сумма сигналов 1-го и 2-го каналов осциллографа
  • Высокочувствительная синхронизация
  • Режим попеременной развертки
  • Режим X-Y (фигуры Лиссажу) до 50 КГц
  • Инверсия полярности сигналов
  • Синхронизация развертки для сложных сигналов
  • Лупа времени (20 нсек/деление)
  • Синхронизация кадров и строк ТВ сигналов
  • Гарантия 2 года

Технические характеристики

Спецификация осциллограф OS-5040A
ЭЛТ Размер и градуировка экрана 6-дюймовый экран с градуировочной шкалой 8 х 10 см, по горизонтали дополнительная разметка с шагом 2 мм
Ускоряющий потенциал + 12КV (отн. катода)
Регулировка фокусировки Есть
Поворот луча Есть
Регулировка яркости Есть
Z-модуляция
(по яркости)		 Входной сигнал Сигнал с амплитудой 5В р-р и более вызывает модуляцию по яркости
Полоса пропускания 0 - 2МГц
Вход открытый (DC)
Входной импеданс 25КОм - 30КОм (типовое)
Максимальное входное напряжение 30В (постоянное + пиковое)
Вертикальное
отклонение		 Полоса пропускания
(-3dB)		 Открытый вход (DC) 0 - 40МГц (нормальный режим), 0 - 7МГц (растянутый диапазон, x5)
Закрытый вход (AC) 10Гц - 40МГц (нормальный режим), 10Гц - 7МГц (растянутый диапазон, x5)
Режимы индикации сигнала CH1, CH2, ADD, DUAL (параллельная развертка: 0,2S - 5mS на деление, последовательная развертка: 2mS - 0,2mS на деление)
Коэффициент усиления 5mV/дел. - 5V/дел. с шагом 1-2-5, х5 усиление - 1mV/дел. - 1V/дел. с шагом 1-2-5
Точность нормальный режим: ±3%, режим увеличения (х5): ±5%
Входной импеданс 1МОм 25пФ
Максимальное входное напряжение Непосредственно на гнезда: 250В (пост. + импульсное)
Режимы подачи сигнала на вход DC-GND-AC
Время нарастания входного сигнала не более 8,8nS (для режима увеличения х5: не более 50nS)
Уровень выходного сигнала CH1 25mV/дел. на сопротивлении 50 Ом: 0 - 10МГц
Инверсия полярности Только для CH2
Горизонтальное
отклонение		 Режимы развертки/изображения A, A с "подсветкой" по B, B с задержкой по A, B с задержкой по A и синхронизацией, X-Y
Время развертки A 0,2mS - 0,2S на деление, 19 режимов, шаг 1-2-5; плавная регулировка 1:2,5
B 0,2mS - 20mS на деление, шаг 1-2-5
Синхронизация   сложных сигналов (hold off) регулируемая
Регулировка задержки развертки 1 - 10 делений
Джиттер задержки развертки менее 1: 20000
Растяжка развертки х10 (максимальная скорость развертки 20nS/деление)
Точность ±3%, ±5% в диапазоне 0°С - 40°С
Синхронизация Режимы синхронизации Авто, Норм., TV-V, TV-H
Источник синхронизации CH1, CH2, LINE, EXT
Вход AC (переменный)
Полярность + / -
Чувствительность режимы Avto, Norm.

20Гц - 2МГц (по вертикали) 20Гц - 40МГц (по вертикали)
INT 0,5 дел. 1,5 дел.
EXT 0,2В ампл. 0,8В ампл.
режимы TV-V, TV-H 1 деление или 1,0В ампл.
Импеданс внешнего входа 1МОм 30 пФ
Максимальное входное напряжение 250В (пост. + импульсное)
Режим X-Y Чувствительность такая же, как для обоих каналов: X-оси (CH1) и Y-оси (CH2)
Полоса пропускания по оси X DC - 500КГц (-3dB)
Фазовый сдвиг X-Y не более 3° (DC - 50КГц)
Калибровка Регулировка пробника Меандр частотой около 1КГц , 0,5В (3%), скважность 50%
Питание Диапазон питающих напряжений
Напряжение Предохранитель
100 (90 - 110В) 250В 2А
120 (108 - 132В) 250В 2А
220 (198 - 242В) 250В 1А
240 (216 - 250В) 250В 1А
Частота питающей сети 50/60Гц, 40Вт
Физические
параметры		 Вес 7,2КГ
Размеры 320мм (ширина) х 140мм (высота) х 430мм (длина)
Другое Поставляемые принадлежности Инструкция, предохранители 2шт., шнур питания, щупы 2шт. (дополнительно)



















































































































Развернуть полное описание
