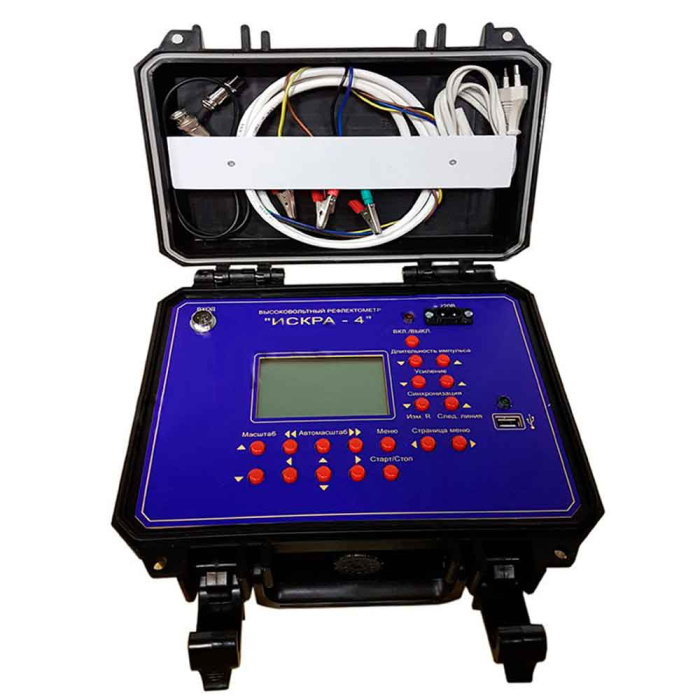

картинка ИСКРА-4 рефлектометр высоковольтный осциллографический

(0)

МОЛНИЯ

Цена:
по запросу

Заказать

В избранное

Наличие уточняйте

Характеристики

Производитель —

МОЛНИЯ

Сохранить PDF Распечатать

Посетителей сейчас
просматривают товар: 1

Стоимость доставки от 800 ₽ (уточнять у менеджера)
Срок доставки: 2 - 10 дней при наличии товара на складе

Безналичный расчет для юридических лиц

Более 350 брендов

Самые лучшие
цены

Техническая
документация

Быстрая доставка
по России

Сервисный
центр

Описание
Доставка и оплата
Гарантия и возврат
Отзывы

Описание

Назначение рефлектометра высоковольтного осциллографического ИСКРА-4:

Рефлектометр высоковольтный осциллографический “ИСКРА-4” (в дальнейшем именуемый «рефлектометр» или «прибор») предназначен для определения расстояния до места повреждения кабелей электроснабжения.
Прибор позволяет:
• обнаружить и определить расстояние до места повреждения или неоднородности локационным (рефлектометрическим) методом на симметричных и несимметричных кабелях;
• измерять длину кабелей (в том числе на барабанах и в бухтах) или расстояние до мест обрыва или короткого замыкания;
• запоминать, хранить и обрабатывать результаты измерений;
• в составе передвижной электролаборатории определять расстояние до повреждения в кабелях длиной до 15,3 км (35 км) при всех видах повреждений без использования предварительного полного прожига изоляции.
Рефлектометр позволяет определять расстояние до места пробоя кабеля используя низкое и высокое напряжение при помощи методов:
• TDR (низковольтный импульсный метод);
• ICE (высоковольтный метод колебательного разряда со связью по току);
• Decay (высоковольтный метод колебательного разряда со связью по напряжению);
• ARC (высоковольтный импульсно-дуговой метод).

Технические характеристики рефлектометра высоковольтного осциллографического ИСКРА-4:

Максимальное измеряемое расстояние до места повреждения, км…………15,3 (35*).
*по индивидуальному заказу, без изменения стоимости прибора
Минимальное измеряемое расстояние до места повреждения, м…………...…………..3;
Дискретность измерения, м………………………………………………………...…….0,5.
Параметры высоковольтных зондирующих импульсов на нагрузке 30 Ом:
• амплитуда, кВ…………………………………….………………..………………от 3 до 25;
• длительность фронта, мкс, не более …………………………………………...………..0,15;
• длительность импульса, мкс, не менее …………………………………………...…….…..2.
Параметры низковольтных зондирующих импульсов на нагрузке 30 Ом:
• амплитуда, В, не менее…………………………………………...…………………………..5;
• длительность фронта, мкс, не более………………………….……………...…….…….0,02;
• длительность импульса, мкс…………………………………………...….………..…0,05-10.
Наибольшее рабочее напряжение датчика импульсного напряжения, кВ…………….60.
Погрешность измерения расстояния до места повреждения на высоком напряжении зависит от режима измерения и от пробивного напряжения повреждённого участка.
В случае измерения расстояния на высоком напряжении в режимах «заплывающего пробоя», холостого хода, короткого замыкания погрешность составляет от +15 до +25 метров на расстоянии до 1 км, и от +20 до +40 метров на расстоянии свыше 1 км. Точность измерений очень сильно зависит от точности, установленного в приборе коэффициента укорочения КУ (скорость распространения волны напряжения в кабеле. Для силовых кабелей этот параметр не нормируется. Кроме того, нередки случаи, когда часть кабельной линии проложена другим типом кабеля, имеющего иной коэффициент укорочения).
Рефлектометр допускает непрерывную работу в течение ~8 часов.
Срок службы рефлектометра………………………………………….. не менее 5 лет.

Комплектация ИСКРА-4:

Наименование и тип составной части	Габаритные размеры, мм	Масса, кг	Количество, шт.
1. Рефлектометр высоковольтный “ИСКРА-4”	280х240х125	3	1
2. Датчик импульсного напряжения ДИН-1	290х180х50	0,7	1 или 2 по требованию заказчика*
3. Датчик импульсного тока ДИТ-1	110х65х45	0,2	1
4. Кабель соединительный низковольтный	Длина 1,5 м	-	1
5. Кабель соединительный коаксиальный	Длина 0,4 м	-	1
6. Рефлектометр высоковольтный осциллографический “ИСКРА-4”. Руководство по эксплуатации. И-4/00.00.00.00РЭ	-	-	1
7. Комплект кабелей и разъемов	-	-	1
8. Сумматор	60х80х20	0,1	1
