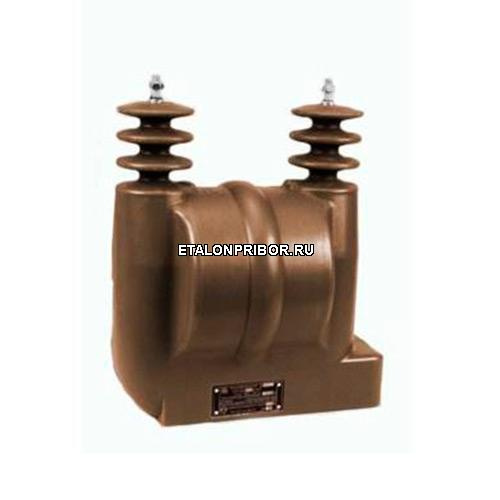

НОМ-10-66 Трансформатор напряжения

Варианты написания: Трансформатор напряжения НОМ-10-66
1 0
(0)
Цена: по запросу
Производитель: РОССИЯ и СНГ
В корзину
Купить в 1 клик
Нашли дешевле? Снизим цену!
Посетителей сейчас просматривают товар: 4
sl-img-1
sl-img-2
sl-img-3
sl-img-4
sl-img-5
sl-img-6
sl-img-7
sl-img-8
sl-img-9
sl-img-10
  • Описание
  • Доставка и оплата
  • Гарантия и возврат
  • Похожие товары
  • Отзывы

ОПИСАНИЕ ПРИБОРА:

НОМ-10-66 трансформатор напряжения однофазный двухобмоточный предназначается для питания электрических приборов, цепей защиты и сигнализации в электрических цепях с изолированной нейтралью.

Сфера применения: установка в шкафах комплектных распределительных устройств.

Структура условного обозначения:

  • Н - трансформатор напряжения;
  • О - однофазный;
  • М - с естественным масляным охлаждением;
  • 10 - класс напряжения, кВ.
  • 66 - год разработки типа.

Трансформаторы  НОМ-10-66 имеют климатическое исполнение «У» и «Т», категории размещения - 2, 3, 6.

Технические характеристики НОМ-10-66:

Номинальное напряжение обмоток:

  • - высокого напряжения - 10 кВ;
  • - низкого напряжения - 100 В.

Значение номинальной мощности вторичной обмотки при работе в классе точности:

  • - 0,5 - 75 В·А;
  • - 1 - 150 В·А;
  • - 3 - 300 В·А.
  • Значение предельной мощности - 630 В·А.
  • Значение сопротивления изоляции обмоток при температуре 20° С - не менее 300 МОм.
  • Значение основной погрешности по напряжению - ±0,48%.
  • Значение основной погрешности по углу - ±20.
  • Охлаждение - естественное масляное.

Габаритные размеры:

  • - исполнения «У» - 324×324×478 мм;
  • - исполнения «Т» - 360×324×478 мм.

Масса трансформатора:

  • - исполнения «У» - 31 кг;
  • - исполнения «Т» - 32 кг;
  • - масла - 7 кг.

Трансформатор НОМ-10-66 изготавливают из магнитопровода и обмоток, которые помещают в бак, заполненный маслом. Магнитопровод изготавливается из холоднокатаной электротехнической стали. Трансформатор имеет слоевые обмотки изготовленные из медных проводов, которые наматываются на цилиндр из электрокартона одна поверх другой. Обмотка первичного (высокого) напряжения состоит из двух последовательно соединенных катушек и имеет два электростатических экрана, для защиты от перенапряжений. Выводы обмоток выполнены съемными проходными фарфоровыми изоляторами.

Для удобного и быстрого монтажа на крышке бака трансформаторов расположены скобы. На дне бака имеется 4 отверстия для крепления трансформатора на месте установки. Пробка для слива и взятия пробы масла, болт заземления находятся в низу бака. Заливка масла осуществляется через пробку расположенную на крышке бака возле выводов обмоток ВН, НН.

Условия эксплуатации НОМ-10-66:

Высота над уровнем моря - не более 1000 м.

Температура окружающего воздуха:

  • - для исполнения «У» - от -40° С до +40° С;
  • - для исполнения «Т» - от -10° С до +50° С.

Относительная влажность:

  • - для исполнения «У» при +25° С - до 95%;
  •
  • - для исполнения «Т» при +35° С - до 95%.
