ОПИСАНИЕ ПРИБОРА:

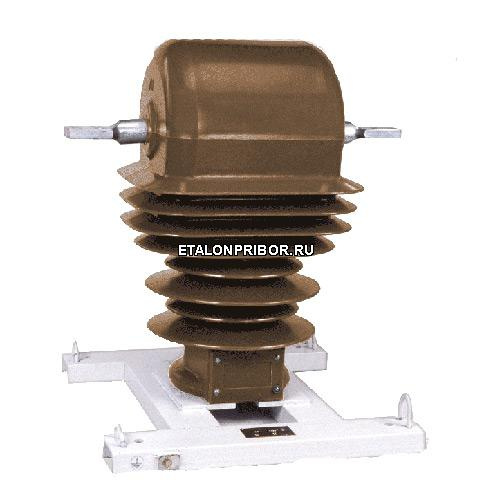

Трансформатор тока ТОЛ-35-III-7.2 предназначен для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления, для изолирования цепей вторичных соединений от высокого напряжения в электрических установках переменного тока.
Трансформаторы предназначены для наружной установки в открытых распределительных устройствах класса напряжения 35кВ.
Технические характеристики приборов трансформаторы тока ТОЛ-35-III-7.2:
Количество вторичных обмоток:
- для измерений - 1, 2, 3 или 4;
- для защиты - 1, 2 или 3;
Номинальное напряжение - 35кВ;
Наибольшее рабочее напряжение прибора трансформатор тока ТОЛ-35-III-7.2 - 40,5кВ;
Номинальная частота переменного тока - 50Гц или 60Гц;
Номинальный вторичный ток прибора трансформатор тока ТОЛ-35-III-7.2 - 1А, 5А;
Номинальный первичный ток - 10А, 15А, 20А, 30А, 40А, 50А, 75А, 80А, 100А, 150А, 200А, 300А, 400А, 500А, 600А, 750А, 800А, 1000А, 1200А, 1500А, 2000А;
Класс точности прибора трансформатор тока ТОЛ-35-III-7.2:
- вторичной обмотки для измерений - 0,2S, 0,2, 0,5S, 0,5;
- вторичной обмотки для защиты - 5P, 10P;
Номинальная вторичная нагрузка прибора трансформатор тока ТОЛ-35-III-7.2 при коэффициенте мощности:
- cos φ=0,8 - вторичной обмотки для измерений - 3В·А, 5В·А, 10В·А, 15В·А;
- cos φ=0,8 - вторичной обмотки для защиты - 3В·А, 5В·А, 10В·А, 15В·А, 20В·А, 25В·А, 30В·А;
Номинальная предельная кратность вторичной обмотки прибора трансформатор тока ТОЛ-35-III-7.2 для защиты - 10;
Номинальный коэффициент безопасности приборов вторичной обмотки для измерений - 6;
Односекундный ток термической стойкости прибора трансформатор тока ТОЛ-35-III-7.2:
- при номинальном первичном токе 10А - 1,0кА;
- при номинальном первичном токе 15А - 1,50кА;
- при номинальном первичном токе 20А - 2,0кА;
- при номинальном первичном токе 30А - 3,0кА;
- при номинальном первичном токе 40А - 4,0кА;
- при номинальном первичном токе 50А - 5,0кА;
- при номинальном первичном токе 75А - 7,5кА;
- при номинальном первичном токе 80А - 8,0кА;
- при номинальном первичном токе 100А - 10,0кА;
- при номинальном первичном токе 150А - 15,0кА;
- при номинальном первичном токе 200А - 20,0кА;
- при номинальном первичном токе 300А - 30,0кА;
- при номинальном первичном токе 400А - 40,0кА;
- при номинальном первичном токе 500А - 50,0кА;
- при номинальном первичном токе 600А - 60,0кА;
- при номинальном первичном токе 750А - 60,0кА;
- при номинальном первичном токе 800А - 60,0кА;
- при номинальном первичном токе 1000А - 60,0кА;
- при номинальном первичном токе 1200А - 60,0кА;
- при номинальном первичном токе 1500А - 60,0кА;
- при номинальном первичном токе 2000А - 60,0кА;
Ток электродинамической стойкости прибора трансформатор тока ТОЛ-35-III-7.2:
- при номинальном первичном токе 10А - 2,55кА;
- при номинальном первичном токе 15А - 3,83кА;
- при номинальном первичном токе 20А - 5,10кА;
- при номинальном первичном токе 30А - 7,70кА;
- при номинальном первичном токе 40А - 10,20кА;
- при номинальном первичном токе 50А - 12,75кА;
- при номинальном первичном токе 75А - 19,13кА;
- при номинальном первичном токе 80А - 20,40кА;
- при номинальном первичном токе 100А - 25,50кА;
- при номинальном первичном токе 150А - 38,25кА;
- при номинальном первичном токе 200А - 51,0кА;
- при номинальном первичном токе 300А - 76,50кА;
- при номинальном первичном токе 400А - 102,0кА;
- при номинальном первичном токе 500А - 127,5кА;
- при номинальном первичном токе 600А - 153,0кА;
- при номинальном первичном токе 750А - 153,0кА;
- при номинальном первичном токе 800А - 153,0кА;
- при номинальном первичном токе 1000А - 153,0кА;
- при номинальном первичном токе 1200А - 153,0кА;
- при номинальном первичном токе 1500А - 153,0кА;
- при номинальном первичном токе 2000А - 153,0кА;
