TMM-540
Главная > Каталог > Радиоизмерительные приборы > Анализаторы электрических цепей > Анализатор цепей E5071C ENA-С


(3)

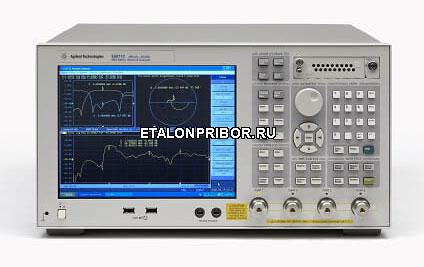

Анализатор цепей E5071C ENA-С

E-5071-C, E5071-C, E-5071C, E 5071-C, E-5071 C, E 5071 C, E5071 C, E 5071C
Цена:
по запросу
Общая стоимость 0 руб.
В корзину
Купить в 1 клик
Нашли дешевле?
Снизим цену!
В избранное
Стоимость доставки от 800 ₽ (уточнять у менеджера)
Срок доставки: 2 - 10 дней при наличии товара на складе
Бесплатная доставка от 50000₽
Безналичный расчет для юридических лиц
Самовывоз со склада компании ЭТАЛОНПРИБОР
Более 350 брендов
Самые лучшие
цены
Техническая
документация
Быстрая доставка
по России
Сервисный
центр
  • Описание
  • Доставка и оплата
  • Гарантия и возврат
  • Отзывы
  • Сервис
Описание

Векторный сетевой анализатор Keysight/Agilent E5071C серии ENA позволяет значительно повысить эффективность анализа радиочастотных средств коммуникаций. Его измерительные возможности могут быть востребованы на производстве и в исследовательских организациях в таких отраслях, как беспроводная связь, автомобильная, аэрокосмическая, оборонная, полупроводниковая и медицинская промышленность.

Этот прибор заменил повсеместно использовавшийся анализатор 8753. Применяя передовые методики калибровки, пользователи могут легко перейти на новую модель. В анализаторе цепей E5071C динамический диапазон расширен до 6 ГГц, что позволяет эффективно тестировать изделия, предназначенные для беспроводных сетей (WLAN и WiMAX).

Особенности серии ENA-С

Важными отличиями нового анализатора цепей E5071C от предыдущих ENA-L и ENA стали следующие особенности:

  • Модели с верхней границей диапазона частоты 4,5, 6,5 и 8,5 ГГц, а также блоки для измерения S-параметров, имеющие 2 или 4 порта, могут опционально комплектоваться втулками смещения.
  • Нижняя граница частотного диапазона расширена до 9 кГц.
  • Имеется порт для проведения измерений на постоянном токе, есть разъем для запитывания пробников, обеспечен выходной сигнал триггера.
  • Увеличен динамический диапазон (до 123 дБ), повышена скорость измерений.
  • Расширен диапазон свипирования Рвых.
  • Прибор имеет сенсорный экран.
  • Основа программного обеспечения — ОС Windows XP Professional.
  • Язык программирования Visual Basic for Applications для настройки и автоматизации процесса измерений.
  • Доступна справочная система (встроенная).

В комплект поставки моделей серии ENA-С не входят дисковод и 3-портовый блок измерения S-параметров.

Преимущества анализатора цепей E5071C

За счет высокой скорости измерений, точности и большого набора функций прибор обеспечивает результативный анализ сетей и их компонентов при решении задач общего характера, в том числе с последующей обработкой данных для определения наиболее эффективных параметров исследуемой схемы.

Анализатор цепей E5071C позволяет выполнять моделирование электронных компонентов, используя режим реального времени, что дает возможность задавать их характеристики в том виде, в котором они используются в изделиях.

Специализированные макросы и другие средства анализа гарантируют быструю обработку данных. Результаты можно переслать в другие инструменты разработки, например в систему Advanced Design System (ADS), разработанную фирмой Keysight, что позволяет оперативно сопоставить эти данные с результатами моделирования для улучшения конструкции и ускорения ее проверки.

Организация, использующая анализатор цепей E5071C, может снизить затраты на измерительные приборы, поскольку его функционал и параметры соответствуют очень широкому кругу задач.

Характеристики модели:

  • зашумленность трассы 0,004 дБ (СКЗ) при 70 кГц полосе пропускания ПЧ;
  • полоса пропускания ПЧ 500 кГц, что обеспечивает более быстрое свипирование;
  • скорость измерений 39 мс (1601 точек, если проведена 2-портовая калибровка).

Анализатор цепей E5071C имеет функцию синхронизации, что позволяет использовать его с другим измерительным оборудованием, таким как цифровые мультиметры или блоки питания. Это является важным преимуществом при испытании усилителей.

ПараметрыЗначения
Диапазон частот испытанийот 9 кГц до 4,5 ГГц 1 от 100 кГц до 4,5 ГГц 2

от 9 кГц до 8,5 ГГц 1

от 100 кГц до 8,5 ГГц 2

Максимальная мощность на выходе измерительного портаот -50 до 10 дБм

(диапазон свипирования по мощности 65 дБ)

Измерительный блокИзмерительный блок Sпараметров
Число измерительных портов2 4
Измеряемые параметрыS11 - S22

S11 - S44

Измеряемые параметры с балансным преобразованиемS параметры смешанного режима, разбаланс амплитуды/фазы, абс. значения, напряжения постянного тока (вспомогательные порты AUX)
Полоса ПЧот 10 Гц до 500 кГц (шаг 1; 1,5; 2; 3; 4; 5; 7)
Число точекот 2 до 20001 3
Режимы отображения каналов/графиков1/4, 2/4, 4/16, 9/9, 12/6, 16/4, 16/16, 24/12, 36/9
Динамический диапазон системы при полосе ПЧ =10 Гц97 дБ (от 9 до 300 кГц)

107 дБ (от 300 кГц до 10 МГц)

123 дБ (от 10 МГц до 6 ГГц)

117 дБ (от 6 до 8,5 ГГц)

Зашумленность графиков (по амплитуде)0,004 дБ СКЗ(от 9 до 30 кГц при полосе ПЧ = 3 кГц)

0,003 дБ СКЗ(от 30 кГц до 10 МГц при полосе ПЧ = 3 кГц)

0,004 дБ СКЗ(от 10 МГц до 4,38 ГГц при полосе ПЧ = 70 кГц)

0,006 дБ СКЗ(от 4,38 до 8,5 ГГц при полосе ПЧ = 70 кГц)

Время цикла439 мс (полная 2портовая калибровка)

1601 точка, старт 1 ГГц, стоп 1,2 ГГц

Нестабильность амплитуды±0,005 dB/°С (от 9 кГц до 3 ГГц)

±0,010 dB/°С (от 3 до 6 ГГц)

±0,040 dB/°С (от 6 до 8,5 ГГц)

Макс. допустимый уровень+26 дБм или ±35 В постоянного тока

  1. Диапазон частот, начинающийся с 9 кГц, доступен только в моделях без тройников смещения.
  2. Для моделей с тройниками смещения диапазон частот начинается со 100 кГц.
  3. Измерение 20001 точек доступно только в режиме 1 канал/4 графика. В других режимах макс. число точек равно 1601.
  4. Тип. значения.
