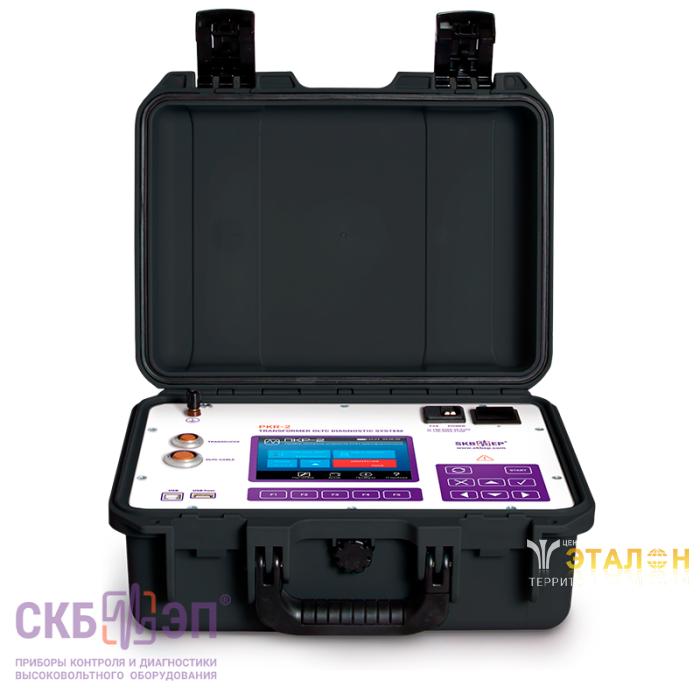

ПКР-2М - прибор контроля устройств РПН трансформаторов безразборным методом

ПКР-2

ПКР-2М

Режим проведения проверки устройств в РПН

разборный

Разборный и безразборный (метод DRM)

Встроенное аккумуляторное питание

отсутствует

присутствует

Диапазон измерений интервалов времени

0,01 ÷ 1200 с

Точность

±(3+)× с

Разрешающая способность

±0,1 мс

Диапазон измерений угловых перемещений

2˚ ÷ 360˚

Точность

±0,56˚

Диапазон измерений силы постоянного тока

1 ÷ 4 А

Диапазон измерений электрического напряжения постоянного тока

1 ÷ 20 В

Диапазон измерений электрического сопротивления постоянному току

1 ÷ 20 Ω

Точность

±5 %

Частота дискретизации измерения сопротивления на канал

10 ±0,1 кГц

Максимальное время регистрации круговой диаграммы

20 мин

Максимальное время регистрации осциллограммы методом DRM

20 мин

Питание (встроенная батарея)

Литий-ионная

Время заряда аккумулятора

2,5 ч

Время работы от встроенного аккумулятора

2 ÷ 8 ч

Связь с ПК

USB и USB host

Дисплей

Цветной графический TFT

сенсорный, 640x480 точек

Потребляемая мощность в режиме ожидания

< 15 Вт

Потребляемая мощность в режиме измерений

< 210 Вт

Питание (сетевое напряжение)

~ 150-242 В, 47-63 Гц

= 150-300 В

Габариты

360×290×165 мм

Масса прибора ПКР-2 / ПКР-2М

5,1 / 6,1 кг

Защита от окружающей среды

IP 64 (крышка прибора закрыта)
 IP 20 (крышка прибора открыта)

Диапазон температуры при работе с прибором

от -20 °C до +40 °C

Гарантийный период измерительного блока

3 года

Гарантийный период встроенного аккумулятора

Не распространяется

Межповерочный период

3 года

Межкалибровочный период

3 года

Язык интерфейса и руководства пользователя

Русский / Английский

Измерительный блок ПКР-2М 035.00.00.000-1

Прибор и сопроводительная документация: встроенный режим безразборной диагностики устройств РПН (режим DRM), руководство по эксплуатации, формуляр, программное обеспечение (ПО) для ПК.

Кабель измерительный с соединителем и контактными зажимами

035.34.00.000

035.34.00.000-01

035.34.00.000-02

035.39.00.000

Длина измерительного кабеля с соединителем - 8 м., длина каждого кабеля с зажимом - 1,5 м, зев до 30 мм. Используется при разборном методе диагностики для подключения к контактам устройства РПН трансформатора внутри бака, а также при безразборном методе диагностики (DRM-тест) для подключения к вводам трансформаторов до 220 кВ включительно. Для подключения к вводам трансформаторов свыше 220 кВ и автотрансформаторам необходимо заказать другой тип кабелей с зажимами - 035.38.00.000, которые подключаются к соединителю 035.39.00.000.

Кабель закорачивания 035.31.00.000

Для использования метода DRM (безразборной диагностики устройств РПН) необходим кабель закорачивания. Состоит из 3-х закороток одинаковой длины 12 м. На обоих концах провода закороток припаяны зажимы типа "крокодил" с зевом до 50 мм. Для безразборной проверки устройств РПН силовых трансформаторов и автотрансформаторов.

Датчик углового перемещения ДП22 035.26.00.000

Датчик позволяет измерять угол поворота и число оборотов вала устройства РПН. Диапазон измерений угла 0÷360º. Необходимо выбрать подходящую ось.

Струбцина 035.30.00.000

Для фиксирования датчика ДП22 на приводе устройства РПН.

Ручка 028.25.02.000

Для крепления магнитного прижима. Рукоять для поворачивания вала РПН. Используется совместно с осями №№1 - 13 из дополнительной комплектации.

Ось №10 совместно со втулкой 035.25.00.000 028.25.01.008

В стандартную комплектацию прибора включена Ось №10 для приводов устройств РПН типа MZ-4.1; M3.2; M3-4. Для привода ПДП-4У используется совместно с втулкой. Для остальных приводов оси в таблице дополнительной комплектации - см. ниже.

Кабель сетевой 018.09.00.0000

Для подключения прибора к сети питания. Температурный диапазон -15 ÷ +45ºС. Длина 2м.

Провод заземления 010.01.00.000

Для заземления корпуса прибора. Оканчивается струбциной и наконечником под винт. Длина 2м.

Предохранитель ВП2Б-1В-2А (2 шт.)

Для защиты источника питания.

Сумка для переноски кабелей и комплектующих 126.06.00.000

Кабель измерительный DRM 035.38.00.000

Длина каждого кабеля с зажимом - 6 м. (всего 3 шт, зев до 30 мм) , которые соединяются соединителем 035.39.00.00 из стандартной комплектации (длина 8 м.) Наиболее применим для безразборной диагностики (DRM-тест) для трансформаторов свыше 220 кВ и автотрансформаторов.

Добавочный резистор 035.40.00.000

Применяется при безразборной диагностике устройств РПН для фильтрации помех образующихся в ходе измерения из-за самовозбуждения трансформатора.

Комплект контактных щупов и специальная сумка 035.41.00.000

Щупы сборные 7 х 1,7 м (диаметр каждого 9 мм) для подключения к контактам устройства РПН при прямой диагностике. Контактные наконечники съемные в двух исполнениях: конусные острые и в виде подпружиненного захвата. К щупам рекомендована специальная сумка для комфортного хранения и переноски.

Оси для фиксации датчика ДП22 на выходном валу

В зависимости от типа привода РПН, выберите необходимую ось для установки измерительного датчика ДП22 на выходном валу:

Ось №1 - для приводов РПН типа BUL (035.25.01.000);

Ось №2 - для приводов РПН типа ПДП, МА-1, МАК-1 (035.25.02.000);

Ось №3 - для приводов РПН типа ПДП, МА-1, МАК-1 (035.25.03.000);

Ось №4 - для приводов РПН типа ПДП, МА-1, МАК-1 (035.25.04.000);

Ось №6 - для приводов РПН типа ПДП-4У. Ручной привод (035.25.06.000);

Ось №9 - для приводов РПН типа ПДП-4У. Электропривод (035.25.09.000);

Ось №7 - для приводов РПН типа MZ-4.1, MZ-4.4 Электропривод (035.25.07.000);

Ось №8 - для приводов РПН типа MZ-4.1, MZ-4.4. Ручной привод (035.25.08.000);

Ось №11 - для приводов РПН типа CMA-7 (SMS-Китай), ED 100/200 S, ED 100/200 S (MR-Германия). Ручной привод (035.25.11.000);

Ось №12 - для приводов РПН типа CMA-7 (SMS-Китай), ED 100/200 S, ED 100/200 S (MR-Германия). Электропривод (035.25.12.000);

Ось №13 - для приводов РПН типа VAKUTAP компании МR (035.25.13.000);

Кабель USB 2.0 A-B

Для подключения прибора к ПК (длина 1,8 м.).

Штанга-манипулятор 010.41.00.000 010.41.00.000-01 010.41.00.000-02

Штанга-манипулятор предназначена для присоединения измерительных кабелей к вводам трансформатора с крышки бака / с земли, без применения лестниц и подъемников. Комплектуется кабелями-удлинителями, которые с одной стороны имеют «крокодил» с токовым и потенциальным контактом для крепления к объекту, а с другой измерительную площадку, к которой присоединяют измерительный кабель прибора с земли / крышки бака. Кабель-удлинитель штанги-манипулятора выполнен по четырёхзажмной схеме с пропускной способностью измерительного тока 100А, при наличии качественного контакта.

ШМ-2.2 (длина 2,2 м / масса в рабочем комплекте - 3,4 кг);

ШM-3.7 (длина 3,7 м / масса в рабочем комплекте - 4,0 кг);

ШМ-5.1 (длина 5,1 м / масса в рабочем комплекте - 4,6 кг);
