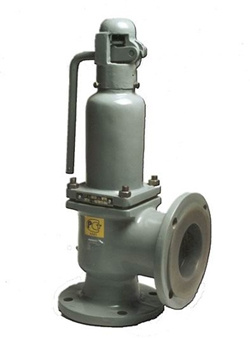

Предназначен: для защиты оборудования от недопустимого давления посредством сброса избытка рабочей среды в атмосферу или отводящий трубопровод
Материалы основных деталей:
Наименование | Корпус, крышка | Детали затвора |
17с28нж | Сталь 25Л | Сталь 20Х13 |
17нж28нж | 12Х18Н9ТЛ | 12Х18Н9Тс наплавкой ЦН6 и Цн12 |
Гарантийная наработка - не менее 150 циклов в пределах гарантийного срока эксплуатации.
Достоинства
В конструкции клапана предусмотрен узел принудительного срабатывания, применяемый для избежания возможного прикипания, примерзания, прилипания диска к седлу
Технические характеристики
Диаметр номинальный, DN, мм | 50 | 80 |
Диаметр отверстия в седле dc, мм | 25 | 40 |
Допустимые протечки в затворе, см3/мин | 5 - для воздуха, 1 - для воды | |
Давление номинальное на входе PN, МПа (кг/см2) | 1,6 (16) | |
Давление номинальное на выходе PN, МПа (кг/см2) | 0,6 (6) | |
Давление закрытия Рз | Не менее 0,8 Рн | |
Пределы давлений настройки пружины, Рн кгс/см2 | 0,5-1,5; 1,5-3,5; 3,5-7,0; 7,0-10; 10-16 | |
Температура окружающей среды оС | 17с28нж | от -40 до +40 |
17нж28нж | от -60 до +40 | |
Температура рабочей среды, оС | 17с28нж | от -40 до +450 |
17нж28нж | от -60 до +450 | |
Характеристика рабочей среды | Жидкие и газообразные среды, нейтральные к материалам деталей, соприкасающихся со средой | |
Коэффициент расхода α | 0,8 для газообразных сред; 0,5 для жидких сред | |
Присоединительные размеры и размеры уплотнительных поверхностей корпуса | по ГОСТ 12815-80 исп.1 ряд 2 |
