TMM-540


(3)

17с6нж, 17с7нж Клапан предохранительный полноподъемный пружинный фланцевый PN1,6МПа

Цена:
по запросу
Общая стоимость 0 руб.
В корзину
Купить в 1 клик
Нашли дешевле?
Снизим цену!
В избранное
Стоимость доставки от 800 ₽ (уточнять у менеджера)
Срок доставки: 2 - 10 дней при наличии товара на складе
Бесплатная доставка от 50000₽
Безналичный расчет для юридических лиц
Самовывоз со склада компании ЭТАЛОНПРИБОР
Более 350 брендов
Самые лучшие
цены
Техническая
документация
Быстрая доставка
по России
Сервисный
центр
  • Описание
  • Доставка и оплата
  • Гарантия и возврат
  • Отзывы
  • Сервис
Описание

Клапан предназначен для защиты оборудования от недопустимого превышения давления путем автоматического сброса избытка рабочей среды в атмосферу или отводящий трубопровод. Клапан обеспечивает прекращение сброса при восстановлении рабочего давления.
Клапан герметичен по отношению к внешней среде.

Материал основных деталей

Наименование
детали

Марка материала

Корпус, крышка, колпак

Сталь 25Л ГОСТ977

Золотник, седло, шток

Сталь 20Х13 ГОСТ5632

Уплотнение в затворе

«металл по металлу»

Пружина

Сталь 50ХФА ГОСТ14959

Технические характеристики

Таблица фигур

17с6нж – с узлом ручного подрыва
17с7нж – без узла ручного подрыва

Диаметр номинальный на входе DN, мм

50

80

Давление номинальное на входе PN,
МПа (кгс/см²)

1,6 (16)

Диаметр номинальный на выходе DN1, мм

80

100

Давление номинальное выходного фланца PN1, МПа (кгс/см²)

0,6 (6)

Площадь сечения седла Fc, мм²

855

1256

Ход штока при максимальном подъеме золотника над седлом h, мм

15

Коэффициент расхода α, не менее:

для газообразных сред

для жидких сред

0,8

0,5

Диапазон давлений настройки пружины Рн,
МПа (кгс/см²)

0,05-0,12 (0,5-1,2)
0,12-0,25 (1,2-2,5)
0,25-0,4 (2,5-4)
0,4-0,8 (4-8)
0,8-1,6 (8-16)

0,05-0,12 (0,5-1,2)
0,12-0,3 (1,2-3)
0,3-0,5 (3-5)
0,5-0,8 (5-8)
0,8-1,6 (8-16)

Давление начала открытия Рно, МПа (кгс/см²)

1,05Рн

Давление полного открытия Рпо, МПа (кгс/см²)

Рн+0,05 (0,5) для Рн≤0,3МПа
1,15Рн для Рн>0,3МПа

Давление закрытия Рз

≥0,8Рн

Допустимая протечка в затворе, см³/мин

5

10

Температура рабочей среды Т, °С

-40…+425

Температура окружающей среды, °С

-40…+40

Присоединительные размеры и размеры уплотнительных поверхностей фланцев
по ГОСТ12815

входного – исп. 1 ряд 2 на условное давление PN 1,6МПа, выходного – исп. 1 ряд 2 на условное давление PN 0,6МПа

Масса, кг

17с6нж

27

40

17с7нж

25

38

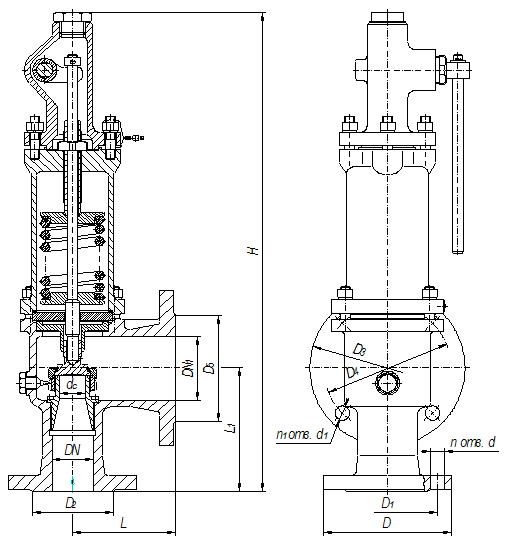

Габаритные и присоединительные размеры.

DN

D

D1

D2

DN1

D3

D4

D5

L

L1

H

dc

n

d

n1

d1

50

160

125

102

80

185

150

128

130

155

603

33

4

18

4

18

80

195

160

133

100

205

170

148

150

175

680

40

Гарантии

Гарантийный срок эксплуатации – 12 месяцев со дня ввода в эксплуатацию.
Срок консервации – 3 года.
Срок службы – не менее 15 лет.
Наработка на отказ – 180 циклов.

Структура условного обозначения

Структура условного обозначения при заказе должна содержать таблицу фигур, номинальное давление (PN, кгс/см²), диаметр условного прохода (DN, мм), давление настройки пружины (Рн, кгс/см²) и (или) диапазон настройки (кгс/см²):
17с6нж, PN16, DN50, Рн3 (2,5-4)
17с7нж, PN16, DN80, Рн6 (5-8)
