Трансформатор напряжения НАМИТ-10-2
Срок доставки: 2 - 10 дней при наличии товара на складе
цены
документация
по России
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
- Сервис
Трансформатор напряжения антирезонансный типа НАМИТ-10-2 является масштабным преобразователем, предназначен для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических сетях 6 и 10 кВ переменного тока промышленной частоты с изолированной нейтралью или заземлённой через дугогасящий реактор.
Трансформатор НАМИТ-10-2 устанавливается в шкафах КРУ(Н) и в закрытых РУ промышленных предприятий. Данный трансформатор напряжения, изготавливается в климатическом исполнении «УХЛ» и категории размещения «2» по ГОСТ 15150-69.

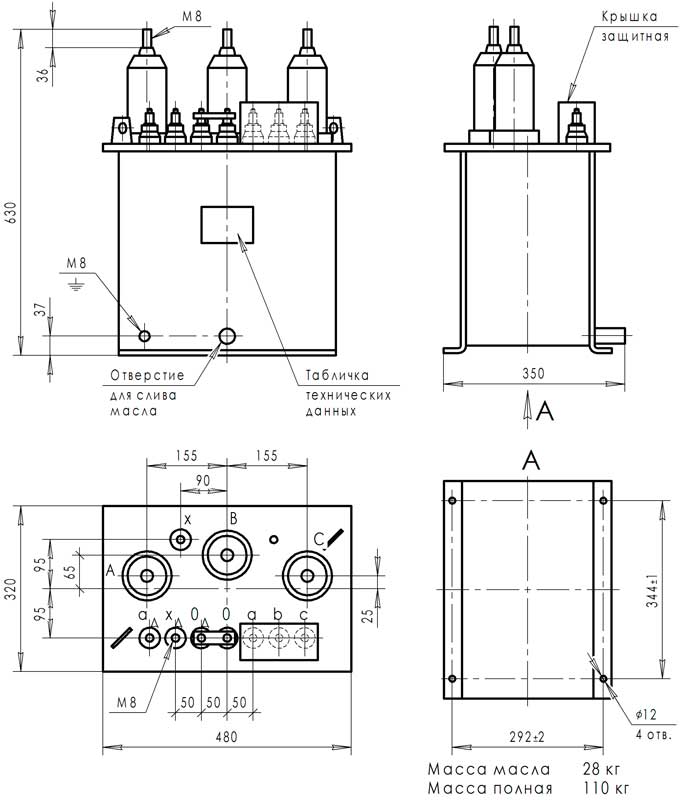

Габаритные размеры трансформатора напряжения НАМИТ-10-2
Схема соединений трансформатора напряжения НАМИТ-10-2
Где:
- SF1-Iном = 2,5 А, кратн. 3,5;
- SF2-Iном = 1,6 А, кратн. 3,5.

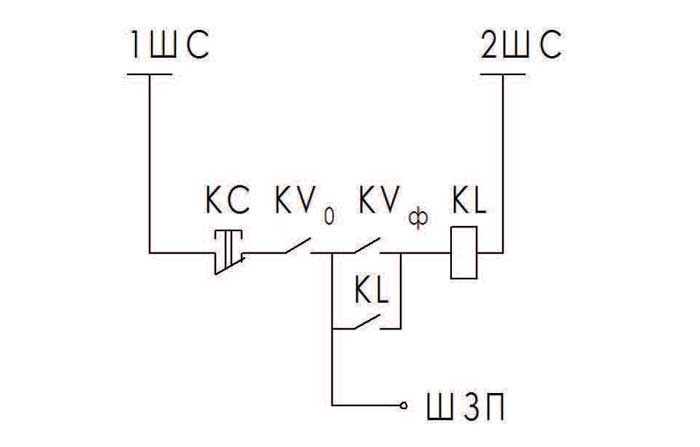

Схема оперативных цепей защиты НАМИТ-10-2 от феррорезонансных процессов
Где:
- KVo-РН-53/60Д, Uср=2030 В;
- KVф-РН-53/200, Uср=135140 В;
- KL — промежуточное реле РП-25 или РП-23;
- КС — кнопка съема сигнала;
- ШС — шины сигнализации;
- ШЗП — шина предупредительной сигнализации;
- SA — переключатель режима работы ТНП.
Устройство трансформатора НАМИТ-10
Трансформатор представляет собой соединённые конструктивно в единое целое два трансформатора напряжения:
- ТНКИ — трансформатор напряжения контроля изоляции, трёхобмоточный, первичные обмотки которого включены по схеме «звезда», предназначен для питания цепей измерительных приборов учёта электрической энергии, для цепей защиты и контроля изоляции.
- ТНП — трансформатор нулевой последовательности, двухобмоточный, первичная обмотка которого включена в нейтраль ТНКИ и заземлена, вторичная обмотка замкнута.
Трансформатор предназначен для защиты трансформатора ТНКИ от повреждения при однофазных замыканиях. НАМИТ-10-2 имеет два магнитопровода двухстержневые броневого типа, собранные из пластин электротехнической стали. На стержнях магнитопроводов расположены слоевые обмотки с изоляцией.
Магнитопроводы с обмотками соединены между собой с помощью ряда конструктивных элементов в единую конструкцию и представляют собой активную часть трансформатора, которая помещается в бак с трансформаторным маслом. Бак трансформатора сварен из листовой стали.
Каждый трансформатор имеет пломбу, препятствующую разборке трансформатора, расположенную на одном из болтов, крепящих крышку к раме бака. Пломба подтверждает пригодность трансформатора напряжения к работе в качестве измерительного. Масса трансформатора не более 110 кг.
| Номинальное напряжение обмоток, кВ: | ||
| первичной (U1ном) | 6 | 10 |
| основной вторичной | 0,1 | |
| дополнительной вторичной | 0,1/3 | |
| Номинальная мощность обмоток, ВА: | ||
| основной вторичной (Sном) при симметричной нагрузке в классе точности: | ||
| 0,2 | 75 | - |
| 0,5 | 150 | 200 |
| 1,0 | 300 | |
| 3,0 | 600 | |
| дополнительной вторичной | 30 | |
| Предельная мощность вне класса точности, ВА: | ||
| трансформатора | 1000 | |
| основной вторичной обмотки | 900 | |
| дополнительной вторичной обмотки | 100 | |
| Коэффициент мощности нагрузки cos2 | 0,8 | |
| Условия применения трансформатора: | ||
| величина питающего напряжения | 80120% U1ном | |
| частота переменного тока, Гц | 50±0,5 | |
| мощность нагрузки при cos2 = 0,8 | от 0,25 Sном до Sном | |
| температура окружающей среды | -60°С ± +55°С | |
| высота над уровнем моря | до 1000 м | |
Особенности трансформатора
Класс точности, номинальное напряжение и номинальная мощность основных вторичных обмоток указаны на табличке и в паспорте трансформатора.
Схема и группа соединений обмоток основного трансформатора ТНКИ эквивалентна схеме трёхфазного трансформатора У / Ун / п — 0. Напряжение на вводах ад — хд разомкнутого треугольника дополнительной вторичной обмотки не превышает 3В при симметричном номинальном первичном фазном напряжении и замкнутых выводах О — Од.
Напряжение на вводах ад — хд разомкнутого треугольника дополнительной вторичной обмотки от 90 до 110 В при номинальном напряжении и при металлическом замыкании фаз А или С сети на «землю».
Трансформатор выдерживает однофазные металлические замыкания сети на «землю» без ограничения длительности.
Трансформатор устойчив к токам феррорезонанса.
Основные вторичные обмотки трансформатора защищаются автоматами во всех случаях. Выбор типа и уставок защитного автомата производится исходя из величин токов короткого замыкания между вводами, приведённых в таблице.
| Обозначение выводов | Ток короткого замыкания, А, не менее |
|---|---|
| а-в, в-с, с-а | 75120 |
| а-о, в-о, с-о | 15 |
| ад-хд | 10 |
