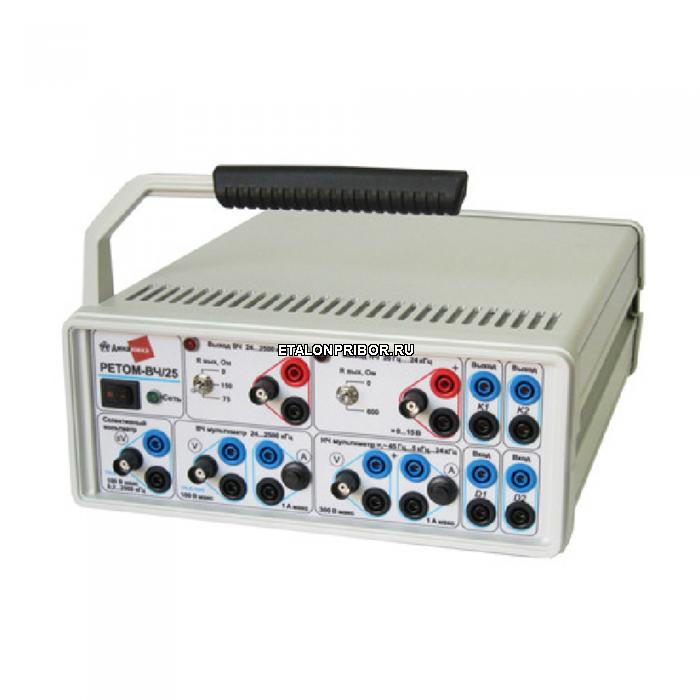

РЕТОМ-ВЧ25 устройство испытательное

Параметр

Значение

ВЧ ГЕНЕРАТОР*

Диапазон частот, кГц

24:2500

Наибольшее выходное напряжение
(при коэффициенте нелинейных искажений < 2,5%), В

дБн

20

28

Максимальная выходная мощность в согласованном режиме(Rн=75 Ом, переключатель выходного сопротивления Rвых - в положении 0 Ом), Вт

дБм

5

37,5

Возможные типы выхода:

симметричный, несимметричный

Основная относительная погрешность воспроизведения частоты, %

+2*10^-4

Основная относительная погрешность воспроизведения уровня выходного напряжения¹

дБ

+(2,2% от показаний + 0,3% от предела)

+4

НЧ ГЕНЕРАТОР*

Диапазон частот, Гц

20:24000

Номинальное выходное напряжение, В, не менее

5 (120)²

Возможные типы выхода:

симметричный, несимметричный

Максимальная выходная мощность, не менее, Вт

(R_н=600 Ом) дБн

10

16

Основная относительная погрешность воспроизведения частоты,%

+2*10^-4

Основная относительная погрешность воспроизведения уровня выходного напряжения¹

дБ

+(2,2% от показаний + 0,3% от предела)

+0,4

СЕЛЕКТИВНЫЙ ВОЛЬТМЕТР*

Пределы измерения, В

дБн

0,01; 0,1; 1; 10; 100

-38;-18;2;22;42

Диапазон частот, кГц

0,3 : 2500

Ширина полосы селективного приёма (?), Гц

25; 400; 1740; 3100

Избирательность (при отстройке от края полосы приема на 1,5*? ширину полосы селективного приема), дБ, не менее

60

Основная относительная погрешность выставления частоты настройки,%

+2*10^-4

Основная относительная погрешность измерения уровня синусоидального сигнала¹

дБн

+(2,2% от показаний + 0,3% от предела)

+4

Импеданс входа, не менее

20 кОм//15пФ

НЧ МУЛЬТИМЕТР*

Диапазон частот, в котором погрешность нормируется, Гц

45 : 5000

Диапазон частот, в котором погрешность не нормируется, кГц

5 : 24

Пределы измерения по току, А

0,1; 1

Пределы измерения по напряжению, В

дБн

0,3; 3; 30; 300

-8;12;32;52

Длительность цикла измерения (обновление показаний)³ , с, не более

0,5

Основная относительная погрешность измерения уровня синусоидальных сигналов¹

дБ

+(2,2% от показаний + 0,3% от предела)

+4

Входное сопротивление входа напряжения, кОм, не менее

100

Внутреннее сопротивление входа тока, Ом, не более

2,5

ВЧ МУЛЬТИМЕТР*

Диапазон частот, в котором погрешность нормируется, кГц

24 : 2500

Пределы измерения по току, А

0,1; 1

Пределы измерения по напряжению, В

дБн

0,1; 1; 10; 100

-18;2;22;42

Длительность цикла измерения (обновление показаний)³ с, не более

0,5

Основная относительная погрешность измерения уровня синусоидальных сигналов тока и напряжений¹

+(2,2% от показаний + 0,3% от предела)

Импеданс входа напряжения

100 кОм//25 пФ

Внутреннее сопротивление входа тока, Ом, не более

1,5

ИСТОЧНИК ПОСТОЯННОГО НАПРЯЖЕНИЯ

Наибольшее постоянное напряжение (полная шкала), В

15 (120)²

Максимальный допустимый выходной ток, мА

300

Основная относительная погрешность измерения частоты при
уровне входного сигнала (50-100)% предела измерений¹

+(2,2%от показаний + 0,3% от предела)

КОНТАКТНЫЕ ВЫХОДЫ

Количество

2

ДИСКРЕТНЫЕ ВХОДЫ

Количество

16

МИЛЛИСЕКУНДОМЕР

Предел измерения, с

99

Абсолютной погрешности измерения интервала времени между событиями (перепадами) на дискретных входах, мс

+ 0,2

ВЧ ЧАСТОТОМЕР (в ВЧ мультиметре)

Диапазон частот, кГц

24 : 2500

Абсолютная погрешность измерения при уровне входного сигнала ВЧ мультиметра 0,5 ... 5 полной шкалы, %

0,0005

НЧ ЧАСТОТОМЕР (в НЧ мультиметре)

Диапазон частот, Гц

24 : 2500

Абсолютная погрешность измерения при уровне входного сигнала НЧ мультиметра (50 ... 100)% полной шкалы¹

+(0,016% от показаний + 0,04% от предела)

ОБЩИЕ ХАРАКТЕРИСТИКИ

Питание устройства испытательного:

однофазная сеть

частота питающей сети, Гц

потребляемая мощность, ВА, не более

220+10%-15%
45 : 65
100

Габаритные размеры устройства (без ручки), мм, не более

256х324х103

Масса , кг, не более

6

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Диапазон рабочих температур, °С

+10:+40

Нормальная темепратура, °С

20+5

Влажность воздуха при 25 °С, %, не более

80

Высота над уровнем моря, м, не более

1000

Группа условий эксплуатации по ГОСТ 17516.1

М23

Степень защиты по ГОСТ 14254:

по оболочке

выходных клемм

IP20
IP00

Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0

0I

* - Единици измерения дБн, дБм, В определяются по выбору

1 - Основная относительная погрешность регламентируется для температуры окр. среды +20+5^o С

2 - При подключении блока ВЧП-10

3 - Регламентируется для случая, когда активен только оговариваемый прибор

№

Наименование

Количество

1.

Сумка для транспортирования

1

2.

Кабель для подключения к компьютеру (USB)

1

3.

Кабель для подключения к сети 220 В

1

4.

Блок проводов

1

5.

Коаксиальные кабели и переходники

1

6.

Блок внешней нагрузки БВН-75

1

7.

Преобразователь ВЧП-10

1

8.

Сопроводительная документация

1

9.

Стандартный пакет программ

1
