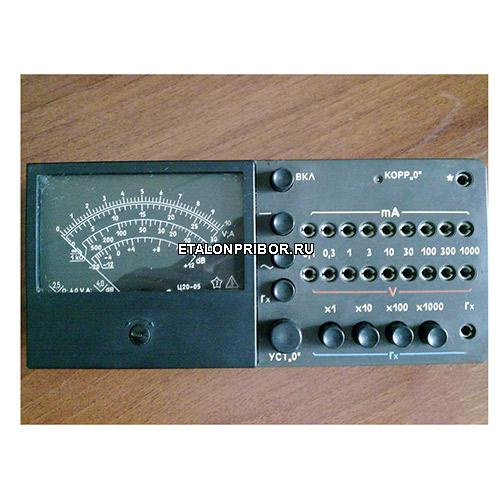

Ампервольтомметр Ц20-05 — прибор для измерения силы и напряжения постоянного тока, а также действующего значения силы и напряжения переменного тока синусоидальной формы с частотой 50 Гц. Кроме того, он позволяет определять сопротивление постоянному току и уровень передачи переменного напряжения.
Авометр Ц20-05 широко используется при ремонте и обслуживании электро- и радиооборудования в радиолюбительской, лабораторной и производственной практике. Его габариты составляют не более 210 × 95 × 75 мм, а вес — до 1,2 кг.
Измеряемые параметры, максимальные значения диапазонов, диапазоны измерений, входное сопротивление, падение напряжения на контактах, ток потребления от источника питания омметра и рабочая частота для диапазонов измерения переменного тока указаны в таблицах 1, 2 и 3.
Таблица 1.
Измеряемая величина | Конечное значение диапазонов измерений, мА | Падение напряжения, мВ, не более | Рабочая область частот, Гц |
Сила постоянного тока | 0,1; 0,3; 1; 3; 10; 30; 100; 300; 1000 | 60 | - |
Сила переменного тока | 0,1; 0,3; 1; 3; 10; 30; 100; 300; 1000 | 60 | 20 - 20000 |
Таблица 2.
Измеряемая величина | Конечное значение диапазонов измерений, В | Входное сопротивление, Ом/В | Рабочая область частот, Гц |
Напряжение постоянного тока | 0,1; 0,3; 1; 3; 10; 30; 100; 300; 1000 | 20000±400 | - |
Напряжение переменного тока | 0,1; 0,3; 1; 3; 10 | 20000±400 | 20 - 20000 |
30 | 20 - 5000 | ||
100; 300 | 20 - 500 | ||
1000 | 20 - 55 |
Таблица 3.
Измеряемая величина | Диапазон измерений | Ток потребления от источника питания, мА | |
кОм | дБ | ||
Сопротивление переменному току | 0 - 1,0 | - | 30 |
0 - 10 | 3 | ||
0 - 100 | 0,3 | ||
0 - 1000 | 0,03 | ||
Уровень передачи переменного напряжения | - | от -20 до +12 | - |
Ток, потребляемый от источников питания ±6 В, не превышает 5 мА. Прибор предназначен для работы при горизонтальном расположении шкалы измерителя.
Ампервольтомметры Ц20-05 рассчитаны на эксплуатацию в помещениях с такими условиями:
Предел допустимой основной погрешности прибора на всех диапазонах измерений не превышает:
