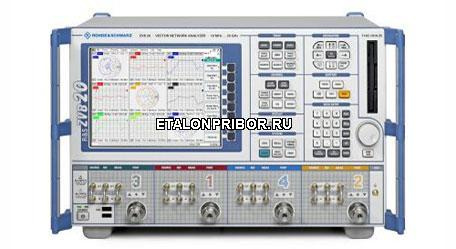

R&S®ZVB14.14 векторный анализатор электрических цепей

Векторный анализатор электрических цепей R&S®ZVB14 2 порта, 14 ГГц, инсталляция опций ZVB14-B16 не возможна

ОПИСАНИЕ

Основные особенности

Построенные с применением новейших аппаратных и программных концепций анализаторы электрических цепей семейства R&S®ZVB диктуют новые стандарты для приборов этого класса. Один генератор может подавать сигнал на два тестовых порта одновременно. Это позволяет выполнять параллельные измерения и, тем самым, значительно повышает производительность, независимо от сложности решаемой задачи. Это позволяет очень быстро выполнять многопортовые измерения, например, на симметричных ПАВ фильтрах, на дуплексных фильтрах или на модулях коммутации антенн.

Превосходные характеристики анализатора R&S®ZVB удачно сочетаются с небольшим весом и компактной конструкцией. Интеллектуальные, интуитивно понятные функции максимально упрощают работу. Они позволяют с легкостью оперировать большим числом измеренных значений, которые обычно получаются в ходе многопортовых и симметричных измерений, и предлагают множество способов оптимизации производственного цикла – умное решение, способное удовлетворить даже самым взыскательным требованиям.

Новейшая концепция

Новейшая концепция R&S®ZVB значительно повышает скорость измерения, расширяет возможности настройки и улучшает системные характеристики. Схема тестирования состоит из рефлектометров, имеющих собственные измерительные и эталонные каналы. Сигнал ВЧ генератора разветвляется и подается на два тестовых порта. Встроенные в генератор электронные коммутаторы позволяют выводить сигнал на порты попеременно или одновременно. Электронные коммутаторы для изменения направления передачи сигнала на прямое/обратное в этой схеме тестирования не используются. По этой причине не наблюдается никакой асимметрии между тестовыми портами анализатора, которая могла бы появиться в результате каскадного включения переключателей. Это означает, например, что на каждом из четырех тестовых портов максимальная выходная мощность может достигать значения +13 дБм, независимо от направления измерений. При максимальном динамическом диапазоне >123 дБ R&S®ZVB обладает очень малыми временами измерения – даже в ситуациях, требующих расширенного динамического диапазона. Высокая скорость параллельных измерений достигается за счет того, что сигнал генератора может одновременно выводиться на несколько тестовых портов, к тому же возможен параллельный сбор данных с нескольких портов и одновременное их отображение. Например, четырехпортовая модель R&S®ZVB позволяет одновременно измерять два двухпортовых устройства, что вдвое повышает производительность. Возможно также одновременное измерение и отображение четырех параметров отражения S11 … S44 на четырехпортовом тестируемом устройстве (при условии, что порты тестируемого устройства не связаны друг с другом). Это уменьшает время измерения в четыре раза по сравнению с приборами, обладающими одним генератором и обычной технологией коммутации. Обработка данных в приборе также выполняется параллельно и охватывает задачи от ВЧ и ПЧ до оцифровки и отображения. Более того, передача данных может выполняться одновременно с измерением. В результате полное время измерения с регулярной передачей данных по шине IEC/IEEE или по локальной сети определяется только временем самого измерения, т.е. время передачи не влияет на скорость измерения. Это позволяет достичь очень высоких скоростей даже при выполнении сложных измерений, таких как измерения на многопортовых устройствах. При измерении активных устройств их питание осуществляется от источника постоянного напряжения, которое подается через внутренний проводник на каждый тестовый порт. Необходимые постоянные напряжения поступают на специальные разъемы, расположенные на задней панели R&S®ZVB.

Независимые каналы

• Одновременная работа более чем со 100 независимыми каналами

• Определяемая пользователем привязка кривых к каналам

• Одновременное отображение определенных параметров тестируемого устройства при различных входных сигналах

Настраиваемое отображение результатов

• Более 100 кривых и диаграмм

• Гибкая привязка кривых к диаграммам; скрытие и удаление кривых

• Любое сочетание каналов1) и кривых

• Настройка размеров диаграммы мышью

• Увеличение отдельных диаграмм на весь экран для оптимального считывания результатов одним щелчком мыши или нажатием клавиши

• Возможность ввода наименований диаграмм, наборов параметров, маркеров, кривых и каналов для упрощения документирования

Быстрое переключение между наборами параметров

• Одновременная загрузка в оперативную память нескольких полных наборов параметров прибора (предварительная загрузка)

• Каждый набор параметров прибора представлен отдельным измерительным окном

• Переключение между наборами параметров (смена настройки) выполняется простым переключением между измерительными окнами с помощью мыши или клавиш

• Очень быстрая смена настройки командами шины IEC/IEEE, занимающая <10 мс

• Простая обработка и четкое отображение результатов – даже при большом числе различных измерений и измеряемых параметров

Функциональность

Удобные функции маркера и анализа

• До 10 маркеров на кривую

• Различные форматы данных маркера

• Подробное определение свойств маркера

• Информацию о маркере можно помещать в нужном месте экрана

• Значения маркеров можно оптимально отображать и распечатывать в форме списка для упрощения документирования

• Функции анализа маркеров (функция поиска максимумов/минимумов, функции анализа фильтров, точек сжатия и т.п.)

Математическая обработка кривых

• Программа обработки с многочисленными математическими функциями

• Генерация уравнений высокой сложности

• Отображение в реальном масштабе времени практически любых величин, полученных на основе данных измерений или сохраненных в памяти кривых

Встроенный компьютер с Windows XP

• Доступ к операционной системе Windows XP упрощает установку периферийных устройств (например, приводов CD-ROM, флэш-дисков USB, принтеров)

• Управляющее и аналитическое программное обеспечение можно запускать прямо на R&S®ZVB

• Возможность подключения к локальной сети, шине IEC/IEEE, USB, пользовательский интерфейс (цифровой ввод/вывод)

Поддержка ручного управления

• Управление прибором с помощью аппаратных и программируемых клавиш или с помощью мыши и клавиатуры

• Контекстная справочная система предоставляет информацию о текущем пункте меню, включая соответствующие команды шины IEC/IEEE

• Мастер измерений шаг за шагом проводит пользователя по всем необходимым настройкам

Приложения

Многопортовые измерения

• Минимальное число свипирований благодаря параллельному сбору данных

• Чрезвычайно быстрые измерения на многопортовых устройствах

• Превосходная точность благодаря многопортовой калибровке

Измерения симметричных цепей

• До четырех встроенных тестовых портов

• Расчет S-параметров смешанного режима

• Полное определение параметров тестируемых устройств с симметричными тестовыми портами или со смешанными несимметричными и симметричными тестовыми портами

• Возможно также измерение S-параметров, сопротивления, проводимости, Z и Y параметров и коэффициентов стабильности дифференциальных устройств

Измерение и регулировка фильтров

• Настраиваемые пользователем диаграммы и высокая скорость свипирования значительно облегчают ручную настройку

• Функции маркера и редактор уравнений позволяют определять параметры фильтров и вычислять требуемые величины в реальном масштабе времени

• Граничные линии для процесса настройки, включая индикацию «годен/не годен»

• Генерация граничных линий на основе введенного массива данных или по данным активной кривой

• Сегментированное свипирование сводит к минимуму время свипирования и объем данных

Измерения на активных компонентах

• Широкий, превышающий 50 дБ, диапазон свипирования по мощности и превосходная линейность позволяют измерять точки сжатия

• Высокое значение таких параметров приемника, как точка сжатия и точка пересечения по интермодуляционным составляющим 3 порядка, обеспечивают высокую точность при больших входных уровнях

• Два измерительных входа для постоянного напряжения с диапазоном входных напряжений ±1 В и ±10 В

• Отображение значений постоянного напряжения и расчетных величин, полученных на их основе, с помощью редактора уравнений

• Измерение КПД усилителей

• Измерение коэффициентов стабильности усилителей K и μ

Функция встраивания/исключения цепей

• Встраивание тестируемого устройства в согласующую цепь

• Включение паразитных эффектов

• Готовые и определяемые пользователем цепи для несимметричных и симметричных систем

• Импорт файлов *.s2p и *.s4p для встраивания/исключения

• Одновременное использование готовых несимметричных, симметричных и импортированных цепей

• Четко организованное диалоговое окно для настройки измерительных портов и параметров встраивания/исключения

Измерения

Оптимизация тестовых последовательностей и производственного цикла

• Переключение между несколькими каналами вместо загрузки наборов параметров

• Одновременная загрузка в оперативную память нескольких полных наборов параметров прибора (предварительная загрузка) обеспечивает предельно быстрое и простое переключение между несколькими наборами параметров. При управлении по шине IEC/IEEE переключение происходит менее чем за 10 мс. Возможно переключение с помощью мыши или клавиатуры.

• Сегментированное свипирование сводит к минимуму число точек и оптимизирует параметры свипирования.

• Гибкие возможности синхронизации используются для запуска свипирования, для выделения сегмента свипирования, выделения отдельных точек или выполнения частичных измерений.

• Цифровой порт ввода/вывода, сигналы которого синхронизированы с тестовой последовательностью, обеспечивает быстрое и непосредственное управление внешними компонентами системы и выводит информацию «годен/не годен».

• Концепция рефлектометра для параллельных измерений на различных портах (например, для измерения двух двухпортовых устройств с помощью четырехпортовой модели R&S®ZVB).

Импорт и экспорт данных

• Экспорт и импорт кривых в формате *.snp (Touchstone), ASCII или Matlab

• Отображение импортированных кривых как кривых, сохраненных в памяти, или как граничных линий

• Доступ к поправочным значениям

• Доступ к измеренным значениям калибровочных эталонов

Время измерения и время передачи данных

• Передача данных по локальной сети ли по шине IEC/IEEE

• Передача данных одновременно с их получением

Функции калибровки, обеспечивающие максимальную гибкость при минимальных усилиях

• Расширенные модели эквивалентных цепей для определения калибровочных эталонов (например, неидеальных эталонов для калибровки на кремниевых пластинах)

• Определение калибровочных эталонов с помощью файлов с S-параметрами

• Определение калибровочных эталонов с различными форматами параметров

• Гибкая программа калибровки для выполнения калибровок и привязки их к измерительным каналам

• Модуль автоматической калибровки
