МарсТест-61850 - многофункциональный эталонный комплекс

Цена:
6 230 000 ₽
Общая стоимость 0 руб.
В корзину
Купить в 1 клик
Нашли дешевле?
Снизим цену!
В избранное
Характеристики
Гарантия
1.5 года
Интервал поверки
1 год

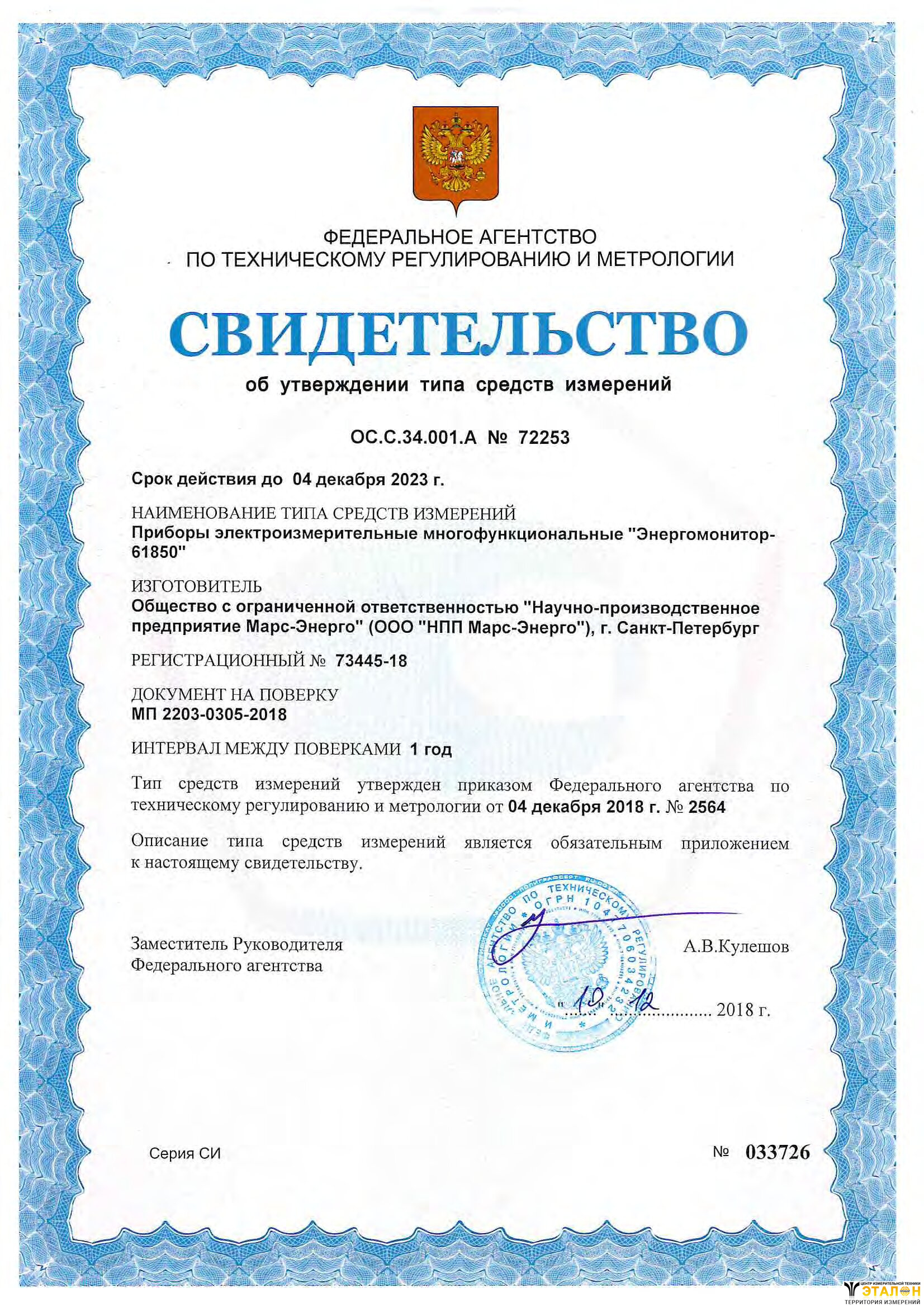

Госреестр РФ
73445-18
Стоимость доставки от 800 ₽ (уточнять у менеджера)
Срок доставки: 2 - 10 дней при наличии товара на складе
Бесплатная доставка от 50000₽
Безналичный расчет для юридических лиц
Самовывоз со склада компании ЭТАЛОНПРИБОР
Более 350 брендов
Самые лучшие
цены
Техническая
документация
Быстрая доставка
по России
Сервисный
центр
  • Описание
  • Доставка и оплата
  • Гарантия и возврат
  • Отзывы
  • Сервис
Описание

Назначение многофункционального эталонного комплекса МарсТест-61850:

Мобильный эталонный комплекс нового поколения МарсТест-61850​ предназначен для измерения электроэнергетических величин и формирования эталонных сигналов. Отличие от существующих эталонных комплексов состоит в одновременной поддержке как традиционных средств измерений, так и совместимых с протоколом 61850-9-2LE.

Поверяемые СИ, схемы поверки и калибровки:

  • Измерительные трансформаторы тока и напряжения электромагнитные, электронные, цифровые (61850-9-2LE ) с классом точности 0,05–0,1 % и ниже;
  • Измерители ПКЭ класса А;
  • Измерители электроэнергетических величин. Счетчики электроэнергии с классом точности 0,2S; 0,05–0,1 % и ниже;
  • Отдельно стоящие объединяющие устройства SAMU;
  • Устройства синхронизированных векторных измерений УСВИ (PMU).

Область применения многофункционального эталонного комплекса МарсТест-61850:

Поверка и калибровка измерительных каналов на цифровых и традиционных электрических подстанциях на местах эксплуатации.

  1. Эталонный электроэнергетический прибор Энергомонитор-61850 для высокоточных измерений электроэнергетических величин и их сравнения;
  2. Источник фиктивной мощности и испытательных сигналов Энергомонитор-61850 для формирования аналогового сигнала с необходимым уровнем, мощностью, гибкостью и плавностью регулировок;
  3. Калибратор цифровых потоков по стандарту 61850-9-2 МарсГен-61850 для формирования цифрового сигнала с необходимым уровнем, мощностью, гибкостью и плавностью регулировок;
  4. Выносной терминал управления на базе ПК с программным обеспечением Энергомонитор-61850ext и Энергоформа-61850 для управления СИ комплекса, а также представления, обработки и хранения измерительной информации;
  5. Внешний сервер времени МКВ-03Ц с возможностью синхронизации с международной шкалой координированного времени UTC.

Технические характеристики прибора эталонного измерительного многофункционального Энергомонитор-61850:

Измеряемые параметры Диапазоны или поддиапазоны измерений Вид и единица измерения погрешности, пределы допускаемой основной погрешности Примечание
Диапазоны измерений и пределы допускаемых основных погрешностей измерений приборов модификаций Энергомонитор-61850 Х-02 без использования токоизмерительных клещей
Напряжение переменного тока и напряжение основной гармоники (U и U(1)), В 0,1IН ≤ I ≤ 1,2IН Относительная, %
±[0,01+0,002(1,2UН/U-1)] UН > 2 В
±[0,015+0,003(1,2UН/U-1)] UН ≤ 2 В
Напряжение постоянного тока (UDC), В Относительная, %
0,1UН ≤ U ≤ 1,7UН ±[0,01+0,005(1,7UН/U-1)] 5 В ≤ UН ≤ 480 В
±[0,015+0,005(1,7UН/U-1)] UН ≤ 2 В
0,1UН ≤ U ≤ 1,25UН ±[0,015+0,005(1,25UН/U-1)] UН = 800 В
Сила переменного тока и ток основной гармоник и (I и I(1)), А 0,1IН ≤ I ≤ 1,2IН Относительная, %,
±[0,01+0,002(1,2IН/I-1)]
Сила постоянного тока 1) (IDC), А 0,1IН ≤ I ≤ 1,2IН Относительная, %,
±[0,015+0,005(1,2IН/I-1)]		 IН = 100 A
0,1IН ≤ I ≤ 1,5IН Относительная, %
±[0,015+0,005(1,5IН/I-1)]		 IН < 100 A
Активная электрическая мощность и активная электрическая мощность основной гармоники (Р и Р(1)), Вт 0,1IН ≤ I ≤ 1,2IН;
0,1UН ≤ U ≤ 1,2UН		 Относительная, % PН = UН · IН
0,9 ≤ |cos φ| ≤ 1,0
±[0,01+0,004(1,44PН/P-1)] UН > 2 В
±[0,02+0,004(1,44PН/P-1)] UН ≤ 2 В
0,2 ≤ |cos φ| < 0,9
±[0,015+0,004(1,44PН/P-1)] UН > 2 В
±[0,025+0,004(1,44PН/P-1)] UН ≤ 2 В
Реактивная электрическая мощность и реактивная электрическая мощность основной гармоники (Q и Q(1)), вар 2) ±[0,05+0,01(1,44QН/Q-1) 0,2 ≤ |sin φ| < 0,9 |
Полная электрическая мощность (S), В·А Относительная, % 1
±[0,02+0,005(1,2UН/U+1,2IН/I-2)] UН > 2 В
±[0,025+0,01(1,2UН/U+1,2IН/I-2)] UН ≤ 2 В
Коэффициент мощности (КР = P/S) 0,1 ≤ КР ≤ 1,0 Абсолютная
±0,001		 0,2IН ≤ I ≤ 1,2IН ;
0,2UН ≤ U ≤ 1,2UН
Частота переменного тока (f1), Гц 40 ≤ f1 ≤ 70 Абсолютная, Гц
±0,0002		 0,2IН ≤ I ≤ 1,2IН ;
0,2UН ≤ U ≤ 1,2UН
Угол фазового сдвига между основными гармониками, градус: От 0 до 360 Абсолютная, градус
- входных напряжений ±0,003 0,2UН ≤ U ≤ 1,2UН
- напряжения и тока одной фазы ±0,003 0,2IН ≤ I ≤ 1,2IН ;
0,2UН ≤ U ≤ 1,2UН
Относительная, %,
±0,1		 IC,m > 0,01IН
Коэффициент гармони ки напряжения поря д ка h для h от 2 до 50 [КU(h)], % От 0 до 49,9 0,2UН ≤ U ≤ 1,2UН
Абсолютная, %,
±0,1		 КU(h) < 1,0
Относительная, %,
±0,3		 КU(h) ≥ 1,0
±0,3 для h от 2 до 10
±1,0 для h от 11 до 50
Суммарный коэффициент гармоник напряжения (КU), % От 0 до 49,9 0,2UН ≤ U ≤ 1,2UН
Абсолютная, %,
±0,003		 КU < 1,0
Относительная, %,
±0,3		 КU ≥ 1,0
Суммарный коэффициент гармоник тока (КI), % От 0 до 49,9 0,2IН ≤ I ≤ 1,2IН
Абсолютная, %,
±0,003		 КI < 1,0
Относительная, %,
±0,3		 КI 1,0
Примечания
1 Параметры, отмеченные 1), измеряются по одному каналу и только приборами Энергомонитор-61850 Х - 02 - 1 ХХ;
2 Реактивная мощность рассчитывается методом перекрестного включения, геометрическим методом и методом сдвига сигнала напряжения на 1/4 периода о с новной гармоники;
3 Частота гармонической составляющей (гармоники) порядка h равна h·f1.
Измеряемые параметры электрической энергии Диапазоны или поддиапазоны измерений Вид и единица измерения погрешности, пределы допускаемой основной погрешности Примечание
Диапазоны измерений и пределы допускаемых основных погрешностей измерений модификаций Энергомонитор-61850 Х - 02 - Х - Х1Х при использовании токоизмерительных клещей
Напряжение переменного тока и напряжение основной гармоники напряжения (U и U (1)), В 0,1UН ≤ U ≤ 1,2 UН Относительная, %
±[0,01+0,002(1,2UН/U-1)] UН > 2 В
±[0,015+0,003(1,2UН/U-1)] UН ≤ 2 В
Напряжение постоянного тока (UDC), В Относительная, %
0,1UН ≤ U ≤ 1,7UН ±[0,01+0,005(1,7UН/U-1)] UН от 5 до 480 В
±[0,015+0,005(1,7UН/U-1)] UН ≤ 2 В
0,1UН ≤ U ≤ 1,25UН UН = 800 В
Переменный ток и ток основной гармоники (I и I(1)), А 0,05IН ≤ I ≤ 1,2IН Относительная, %
±[0,1+0,01(IН/I–1)] I
±[0,2+0,02(IН/I–1)] II
±[0,5+0,05(IН/I–1)] III
±[1,0+0,05(IН/I–1)] IV
±[2,0+0,1(IН/I–1)] V
Активная электрическая мощность и активная электрическая мощность основной гармоники (Р и P(1)), Вт 0,1UН ≤ U ≤ 1,2UН Относительная, % PН = UН · IН
0,01IН ≤ I ≤ 0,05IН ±0,2 I; ±0,4 II; ±1,0 II 0,9 < |cos φ| ≤ 1,0
0,05IН < I ≤ 1,2IН ±0,1 I; ±0,2 II; ±0,5 III; ±1,0 IV; ±2,0 V
0,01IН ≤ I ≤ 0,05IН ±0,25 I; ±0,5 II; 0,5 ≤ |cos φ| ≤ 0,9
0,05IН < I ≤ 1,2IН ±0,15 I; ±0,3 II; ±1,0 III; ±2,0 IV; ±4,0 V
0,1IН ≤ I ≤ 1,2IН ±[0,25+0,02(1,44PН/P-1)] I
±[0,5+0,05(1,44PН/P-1)] II
±[1,0+0,1(1,44PН/P-1)] III
±[2,0+0,1(1,44PН/P-1)] IV		 0,2 ≤ |cos φ| < 0,5
Полная электрическая мощность (S), В·А 0,01IН ≤ I ≤ 1,2IН;
0,1UН ≤ U ≤ 1,2UН		 Относительная, %
±0,2 I; ±0,4 II; ±1,0 II S < 0,1 (UН · IН)
±0,1 I; ±0,2 II; ±0,5 III; ±1,0 IV; ±2,0 S ≥ 0,1 (UН · IН)
Коэффициент мощности (КР = P/S) 0,1 ≤ КР ≤ 1,0 Абсолютная,
±0,02 I; ±0,02 II; ±0,05 III; ±0,05 IV; ±0,10 V		 0,2IН ≤ I ≤ 1,2IН;
0,2UН ≤ U ≤ 1,2UН
Реактивная электрическая мощность и реактивная электрическая мощность основной гармоники (Q и Q(1)), вар 1) 0,1UН ≤ U ≤ 1,2UН Относительная, % 1
0,02IН ≤ I ≤ 0,05IН ±0,3 I; ±0,7 5 II; ±1,5III 0,9 < |sin φ| ≤ 1,0
0,05IН < I ≤ 1,2IН ±0,2 I; ±0,5 II; ±1,0 III; ±2,0 IV; ±2,0 V
0,02IН ≤ I ≤ 0,1IН ±0,3 I; ±0,7 5 II; ±1,5III 0,5 ≤ |sin φ| ≤ 0,9
0,1IН < I ≤ 1,2IН ±0,2 I; ±0,5 II; ±1,0 III; ±2,0 IV; ±2,0 V
0,1IН < I ≤ 1,2IН ±0,3 I; ±0,7 5 II; ±1,5 III; ±2,5 IV; ±2,5 V 0,2 ≤ |sin φ| < 0,5
Частота переменного тока (f1), Гц 40 ≤ f1 ≤ 70 Абсолютная, Гц
±0,001		 0,2IН ≤ I ≤ 1,2IН;
0,2UН ≤ U ≤ 1,2UН
Угол фазового сдвига между основными гармониками, градус: От 0 до 360 Абсолютная, градус
- входных напряжений ±0,01 0,2UН ≤ U ≤ 1,2UН
- напряжения и тока одной фазы ±0,5 0,2IН ≤ I ≤ 1,2IН;
0,2UН ≤ U ≤ 1,2UН
Угол фазового сдвига между гармониками порядка h напряжения и тока одной фазы, градус От 0 до 360 Абсолютная, градус 0,2IН ≤ I ≤ 1,2IН;
0,2UН ≤ U ≤ 1,2UН;
КI(h) > 5 %;
КU(h) > 1 %
±2 I; ±2 II для h от 2 до 10
±10 I; ±10 II для h от 11 до 20
±20 I; ±20 II для h от 21 до 50
Коэффициент гармоники порядка h напряжения для h от 2 до 50 [КU(h)], % От 0 до 49,9 0,2UН ≤ U ≤ 1,2UН
Абсолютная, %,
±0,003 %		 КU(h) < 1,0
Относительная, %,
±0,3		 KU(h) ≥ 1,0
Коэффициент гармоники порядка h тока для h от 2 до 50 [KI(h)], % От 0 до 49,9 0,2IН ≤ I ≤ 1,2IН
Абсолютная, %,
±0,05 I; ±0,05 II		 KI(h) < 1,0
Относительная, %,
±5,0 I; ±5,0 I		 KI(h) ≥ 1,0
Суммарный коэффициент гармоник напряжения (КU), % От 0 до 49,9 0,2UН ≤ U ≤ 1,2UН
Абсолютная, %,
±0,003 %		 КU < 1,0
Относительная, %,
±0,3		 KU ≥ 1,0
Суммарный коэффициент гармоник тока (КI), % От 0 до 49,9 0,2IН ≤ I ≤ 1,2IН
Абсолютная, %,
±0,1 %		 КI < 1,0
Относительная, %,
±10		 KI > 1,0
Примечания:
1 Реактивная мощность рассчитывается методом перекрестного включения, геометрическим методом и методом сдвига сигнала напряжения на 1/4 периода основной гармоники;
2 Частота гармонической составляющей (гармоники) порядка h равна h·f1;
3 Значения погрешности, отмеченные "I", "II", "III", "IV" и "V", относятся к прибору при выполнении измерений с использованием токоизмерительных клещей класса точности 0,1 ("I"), 0,2 ("II"), 0,5 ("III"), 1,0 ("IV") и 2,0 ("V"). Номинальные значения силы переменного тока (IН) соответствуют номинальным значениям токоизмерительных клещей из комплекта поставки.
Измеряемые параметры электрической энергии Диапазоны или поддиапазоны измерений Вид и единица измерения погрешности, пределы допускаемой основной погрешности Примечание
Диапазоны измерений и пределы допускаемых основных погрешностей измерения модификаций Энергомонитор-61850 Х - 05 без использования токоизмерительных клещей
Напряжение переменного тока и основной гармоники (U и U(1)), В 0,1UН ≤ U ≤ 1,2UН Относительная, %,
±[0,02+0,005(1,2UН/U–1)]
Напряжение постоянного тока (UDC), В Относительная, %
0,1UН ≤ U ≤ 1,7UН ±[0,02+0,005(1,7UН/U–1)] UН до 480 В
0,1UН ≤ U ≤ 1,25UН UН = 800 В
Переменный ток и ток основной гармоники (I и I(1)), А 0,1IН ≤ I ≤ 1,2IН Относительная, %,
±[0,02+0,005(1,2IН/I–1)]
Сила постоянного тока 1) (IDC), А 0,1IН ≤ I ≤ 1,2IН Относительная, %,
±[0,02+0,01(1,2IН/I–1)]		 IН = 100 A
0,1IН ≤ I ≤ 1,5IН Относительная, %,
±[0,02+0,01(1,5IН/I–1)]		 IН < 100 A
Активная электрическая мощность и активная электрическая мощность основной гармоники (Р и P(1)), Вт 0,1IН ≤ I ≤ 1,2IН;
0,1UН ≤ U ≤ 1,2UН;
0,2 ≤ |cos φ| < 1,0		 Относительная, %,
±[0,05+0,01(1,44PН/P–1)]		 PН = UН · IН
Реактивная электрическая мощность и реактивная электрическая мощность основной гармоники (Q и Q(1)), вар 0,1IН ≤ I ≤ 1,2IН;
0,1UН ≤ U ≤ 1,2UН;
0,2 ≤ |sin φ| < 1,0		 Относительная, %,
±[0,1+0,02(1,44QН/Q–1)]		 QН = UН · IН
Полная электрическая мощность (S), В·А 0,1IН ≤ I ≤ 1,2IН;
0,1UН ≤ U ≤ 1,2UН		 Относительная, %,
±[0,04+0,01(1,2 UН/U+1,2IН/I–2)]
Коэффициент мощности (КР = P/S), отн. ед. 0,1 ≤ КР ≤ 1,0 Абсолютная,
±0,005		 0,2IН ≤ I ≤ 1,2IН;
0,2UН ≤ U ≤ 1,2UН
Частота переменного тока (f1), Гц 40 ≤ f1 ≤ 70 Абсолютная, Гц
±0,001
Угол фазового сдвига между основными гармониками, градус: От 0 до 360 Абсолютная, градус
- фазных напряжений ±0,01 0,2UН ≤ U ≤ 1,2UН
- напряжения и тока одной фазы, (φ1) ±0,01 0,2IН ≤ I ≤ 1,2IН;
0,2UН ≤ U ≤ 1,2UН
Коэффициент гармоники напряжения порядка h для h от 2 до 50 [КU(h)], % От 0 до 49,9 0,2UН ≤ U ≤ 1,2UН
Абсолютная, %,
±0,01 %		 КU(h) < 1,0
Относительная, %,
1,0		 KU(h) ≥ 1,0
Коэффициент гармоники тока порядка h для h от 2 до 50 [КU(h)], % От 0 до 49,9 0,2 IН ≤ I ≤ 1,2 IН
Абсолютная, %,
±0,05 %		 КI(h) < 1,0
Относительная, %,
±5		 KI(h) ≥ 1,0
Суммарный коэффициент гармоник напряжения (КU), % От 0 до 49,9 0,2UН ≤ U ≤ 1,1UН
Абсолютная, %,
±0,003 %		 КU < 1,0
Относительная, %,
±0,3		 KU ≥ 1,0
Суммарный коэффициент гармоник тока (КI), % От 0 до 49,9 0,2IН ≤ I ≤ 1,1IН
Абсолютная, %,
±0,01 %		 КU < 1,0
Относительная, %,
±1,0		 KU ≥ 1,0
Примечания:
1 Параметры, отмеченные 1), измеряются по одному каналу и только приборами Энергомонитор – 61850 Х - 02 - 1ХХ;
2 Частота гармонической составляющей (гармоники) по рядка h равна h·f1;
3 Приборы Энергомонитор-61850 обеспечивают измерение параметров электрического сигнала, если амплитудные значения сигналов напряжения и тока не превышают 170 % от UН и IН, соответственно.
Измеряемые параметры электрической энергии Диапазоны или поддиапазоны измерений Вид и единица измерения погрешности, пределы допускаемой основной погрешности Примечание
Диапазоны измерений и пределы допускаемых основных погрешностей измерения модификаций Энергомонитор-61850 Х - 05 - Х - Х1Х при использовании токоизмерительных клещей
Напряжение переменного тока и основной гармоники (U и U(1)), В 0, 1UН ≤ U ≤ 1,2UН Относительная, %,
±[0,02+0,005(1,2UН/U–1)]
Напряжение постоянного тока (U), В Относительная, %
0,1UН ≤ U ≤ 1,7UН ±[0,02+0,005(1,7UН/U–1)] UН до 480 В
0,1UН ≤ U ≤ 1,25UН ±[0,02+0,005(1,25UН/U–1)] UН = 800 В
Переменный ток и ток основной гармоники (I и I(1)), А 0,05IН ≤ I ≤ 1,2IН Относительная, %,
±[0,1+0,01(IН/I–1)] I
±[0,2+0,02(IН/I–1)] II
±[0,5+0,05(IН/I–1)] III
±[1,0+0,05(IН/I–1)] IV
±[2,0+0,1(IН/I–1)] V
Активная электрическая мощность и активная электрическая мощность основной гармоники (Р и P(1)), Вт 0,1UН ≤ U ≤ 1,2UН Относительная, % PН = UН · IН
0,01IН ≤ I ≤ 0,05IН ±0,2 I; ±0,4 II; ±1,0 III 0,9 < |cos φ| ≤ 1,0
0,05IН < I ≤ 1,2IН ±0,1 I; ±0,2 II; ±0,5 III; ±1,0 IV; ±2,0 V
0,02IН ≤ I ≤ 0,1IН ±0,25 I; ±0,5 II 0,5 ≤ |cos φ| ≤ 0,9
0,1IН < I ≤ 1,2IН ±0,15 I; ±0,3 II; ±1,0 III; ±2,0 IV; ±4,0 V
0,1IН ≤ I ≤ 1,2IН ±[0,25+0,02(1,44PН/P–1)] I
±[0,5+0,05(1,44PН/P–1)] II
±[1,0+0,1(1,44PН/P–1)] III
±[2,0+0,1(1,44PН/P–1)] IV		 0,2 ≤ |cos φ| < 0,5
Полная электрическая мощность (S), В·А 0,01IН ≤ I ≤ 1,2IН ;
0,1UН ≤ U ≤ 1,2UН		 Относительная, %
±0,2 I; ±0,4 II; ±1,0 II S < 0,1 (UН · IН)
±0,1 I; ±0,2 II; ±0,5 III; ±1,0 IV; ±2,0 V S ≥ 0,1 (UН · IН)
Коэффициент мощности (КР = P/S), отн. ед. 0,1≤ КР ≤ 1,0 Абсолютная,
±0,02 I; ± 0,02 II; ±0,05 III; ±0,05 IV; ±0,10 V		 0,2IН ≤ I ≤ 1,2IН;
0,2UН ≤ U ≤ 1,2UН
Реактивная электрическая мощность и реактивная электрическая мощность основной гармоники (Q и Q(1)), вар 0,1UН ≤ U ≤ 1,2UН Относительная, %
0,02IН ≤ I ≤ 0,05IН ±0,3 I; ±0,75 II; ±1,5 III 0,9 < |cos φ| ≤ 1,0
0,05IН < I ≤ 1,2IН ±0,2 I; ±0,5 II; ±1,0 III; ±2,0 IV; ±2,0 V
0,02IН ≤ I ≤ 0,1IН ±0,3 I; ±0,7 5 II; ±1,5 III 0,5 ≤ |sin φ| ≤ 0,9
0,1IН < I ≤ 1,2IН ±0,2 I; ±0,5 II; ±1,0 III; ±2,0 IV; ±2,0 V
0,1IН ≤ I ≤ 1,2IН ±0,3 I; ±0,75 II; ±1,5 III; ±2,5 IV; ±2,5 V 0,2 ≤ |sin φ| < 0,5
Частота переменного тока (f1), Гц 40 ≤ f1 ≤ 70 Абсолютная, Гц
±0,003		 0,2IН ≤ I ≤ 1,2IН;
0,2UН ≤ U ≤ 1,2UН
Угол фазового сдвига между основными гармониками, градус: От 0 до 360 Абсолютная, градус
- фазных напряжений ±0,03 0,2UН ≤ U ≤ 1,2UН
- напряжения и тока одной фазы (φ1) ±0,5 0,2IН ≤ I ≤ 1,2IН;
0,2UН ≤ U ≤ 1,2UН
Коэффициент гармоники напряжения порядка h для h от 2 до 50 [КU(h)], % От 0 до 49,9 0,2UН ≤ U ≤ 1,2UН
Абсолютная, %
±0,01		 КU(h) < 1 %
Относительная
1,0		 КU(h) ≥ 1 %
Коэффициент гармоники тока порядка h для h от 2 до 50 [КI(h)], % От 0 до 49,9 0,2IН ≤ I ≤ 1,2IН
Абсолютная, %
±0,05 I; ±0,05 II		 KI(h) < 1,0
Относительная
±5,0 I; ±5,0 II		 KI(h) > 1,0
Суммарный коэффициент гармоник напряжения (KU), % От 0 до 49,9 0,2UН ≤ U ≤ 1,2UН
Абсолютная, %
±0,05		 KU < 1,0
Относительная
±5		 KU > 1,0
Суммарный коэффициент гармоник тока (KI), % От 0 до 49,9 0,2IН ≤ I ≤ 1,2IН
Абсолютная, %
±0,1		 KI < 1,0
Относительная
±10		 KI > 1,0
Примечания
1 Реактивная мощность рассчитывается методом перекрестного включения, геометрическим методом и методом сдвига сигнала напряжения на 1/4 периода основной гармоники;
2 Частота гармонической составляющей (гармоники) порядка h равна h·f1;
3 Значения погрешности, отмеченные "I", "II", "III", "IV" и "V", относятся к прибору при выполнении измерений с использованием токоизмерительных клещей класса точно сти 0,1 ("I"), 0,2 ("II"), 0,5 ("III"), 1,0 ("IV") и 2,0 ("V"). Номинальные значения силы переменного тока (IН) соответствуют номинальным значениям токоизмерительных клещей из комплекта поставки.
Измеряемая величина Диапазоны или поддиапазоны измерений Вид погрешности, пределы допускаемой основной погрешности измерений Примечание
Диапазоны измерений и пределы допускаемых основных погрешностей измерения модификаций Энергомонито-61850 Х - 02 - ХХ1 при поверке ИТН и ИТТ с аналоговыми выходными сигналами
Погрешность коэффициента масштабного преобразования измерительного трансформатора, % Абсолютная, % 0,2UН2 ≤ U ≤ 1,2UН2;
0,01IН2 ≤ I ≤ 1,2IН2;
f = (fНОМ ± 1) Гц
±0,1999 % ±0,002
±1,999 % ±0,02
±19,99 % ±0,2
Угловая погрешность измерительного трансформатора, минута Абсолютная, минута
±600 минут ±0,1
±180 градусов ±1,0
UН2 – номинальное вторичное напряжение поверяемого ИТН (100/√3 В или 100 В);
IН2 – номинальный вторичный ток поверяемого ИТТ (1 А или 5 А);
fНОМ – номинальная частота поверяемого ИТТ или ИТН (50 или 60 Гц).
Измеряемая величина Диапазоны или поддиапазоны измерений Вид погрешности, пределы допускаемой основной погрешности измерений Примечание
Диапазоны измерений и пределы допускаемых основных погрешностей измерения модификаций Энергомонитор-61850 Х - 05 - ХХ1 при поверке ИТН и ИТТ с аналоговыми выходными сигналами
Погрешность коэффициента масштабного преобразования измерительного трансформатора, % Абсолютная, % 0,2UН2 ≤ U ≤ 1,2UН2;
0,01IН2 ≤ I ≤ 1,2IН2;
f = (fНОМ ± 1) Гц
±0,1999 % ±0,005
±1,999 % ±0,05
±19,99 % ±0,5
Угловая погрешность измерительного трансформатора, минута Абсолютная, минута
±600 минут ±0,2
±180 градусов ±2,0
UН2 – номинальное вторичное напряжение поверяемого ИТН (100/√3 В или 100 В);
IН2 – номинальный вторичный ток поверяемого ИТТ (1 А или 5 А);
fНОМ – номинальная частота поверяемого ИТТ или ИТН (50 или 60 Гц).
Измеряемая величина Диапазон измерений, единица измерений Вид погрешности, пределы допускаемой основной погрешности измерений Примечание
Диапазоны измерений и пределы допускаемых основных погрешностей измерения модификаций Энергомонитор-61850 Х - 02 - ХХ1 при поверке ЭТН и ЭТТ с выходными сигналами в виде цифрового потока мгновенных значений в соответствии с МИ 3476-2015 (МЭК 61850-9-2LE)
Погрешность коэффициента масштабного преобразования измерительного трансформатора, % ±19,99 % Абсолютная, %
±0,02		 0,2UНОМ ≤ U ≤ 1,2UНОМ;
0,01IНОМ ≤ I ≤ 1,2IНОМ;
f = (fНОМ ± 1) Гц
Угловая погрешность измерительного трансформатора, минута ±180 градусов Абсолютная, минута
±1,0
Полная погрешность ±50 % Абсолютная, %
±0,02
UНОМ – номинальное первичное напряжение поверяемого ЭТН;
IНОМ – номинальный первичный ток поверяемого ЭТТ;
fНОМ – номинальная частота поверяемого ИТТ или ИТН (50 или 60 Гц).
Измеряемая величина Диапазон измерений, единица измерений Вид погрешности, пределы допускаемой основной погрешности измерений Примечание
Диапазоны измерений и пределы допускаемых основных погрешностей измерения модификаций Энергомонитор-61850 Х - 05 - ХХ1 при поверке ЭТН и ЭТТ с выходными сигналами в виде цифрового потока мгновенных значений в соответствии с МИ 3476-2015 (МЭК 61850-9-2LE)
Погрешность коэффициента масштабного преобразования измерительного трансформатора, % ±19,99 % Абсолютная, %
±0,05		 0,2UНОМ ≤ U ≤ 1,2UНОМ;
0,01IНОМ ≤ I ≤ 1,2IНОМ;
f = (fНОМ ± 1) Гц
Угловая погрешность измерительного трансформатора, минута ±180 градусов Абсолютная, минута
±2,0
Полная погрешность ±50 % Абсолютная, %
±0,05
UНОМ – номинальное первичное напряжение поверяемого ЭТН;
IНОМ – номинальный первичный ток поверяемого ЭТТ;
fНОМ – номинальная частота поверяемого ИТТ или ИТН (50 или 60 Гц).
Измеряемая величина Диапазон измерений Вид погрешности, пределы допускаемой основной погрешности измерений Примечание
Диапазоны измерений и пределы допускаемых основных погрешностей измерения модификаций Энергомонитор-61850 Х - 02 - ХХ1 при поверке ЭТН и ЭТТ с выходными сигналами в виде напряжения переменного тока
Вторичное напряжение ЭТН, ЭТТ, В от 0,01UН2 до 1,2UН2 ±[0,01+0,002(1,2UН2/U-1)] UН2 > 2 В
±[0,015+0,003(1,2UН2/U-1)] UН2 ≤ 2 В
Погрешность коэффициента масштабного преобразования (погрешность напряжения, токовая погрешность) ЭТН, ЭТТ, % ±19,99 % Абсолютная, %
±0,02		 0,2UН1 ≤ U ≤ 1,2UН1;
0,01IН1 ≤ I ≤ 1,2IН1;
f = (fНОМ ± 1) Гц
Угловая погрешность ЭТН, ЭТТ, минута ±180 градусов Абсолютная, минута
±1,0
UН2 – номинальное вторичное напряжение поверяемого ЭТН, ЭТТ (от 22,5 мВ до 5,0 В);
fНОМ – номинальная частота поверяемого ЭТТ или ЭТН (50 или 60 Гц).
Измеряемая величина Диапазон измерений Вид погрешности, пределы допускаемой основной погрешности измерений Примечание
Диапазоны измерений и пределы допускаемых основных погрешностей измерения модификаций Энергомонитор-61850 Х - 05 - ХХ1 при поверке ЭТН и ЭТТ с выходными сигналами в виде напряжения переменного тока
Вторичное напряжение ЭТН, ЭТТ, В от 0,01UН2 до 1,2UН2 ±[0,025+0,005(1,2UН2/U-1)] UН2 > 2 В
±[0,03+0,005(1,2UН2/U-1)] UН2 ≤ 2 В
Погрешность коэффициента масштабного преобразования (погрешность напряжения, токовая погрешность) ЭТН, ЭТТ, % ±19,99 % Абсолютная, %
±0,05		 0,2UН1 ≤ U ≤ 1,2UН1;
0,01IН1 ≤ I ≤ 1,2IН1;
f = (fНОМ ± 1) Гц
Угловая погрешность ЭТН, ЭТТ, минута ±180 градусов Абсолютная, минута
±3,0
UН2 – номинальное вторичное напряжение поверяемого ЭТН, ЭТТ (от 22,5 мВ до 5,0 В);
fНОМ – номинальная частота поверяемого ЭТТ или ЭТН (50 или 60 Гц).
Параметр Значение
Общие характеристики
Время установления рабочего режима не более 30 мин
Максимальная продолжительность непрерывной работы не менее 16 часов
Время минимального перерыва до повторного включения после непрерывной работы в течении 16 часов не более 15 мин
Питание от сети переменного тока напряжением от 88 до 264 В и частотой от 47 до 63 Гц
Полная мощность, потребляемая прибором и УПТТ-Н от питающей сети не превышает 100 В·А
Полная мощность, потребляемая каждой входной цепью тока прибора при номинальном токе не превышает 15 В·А
Полная мощность, потребляемая каждой входной цепью напряжения прибора при номинальном входном напряжении не превышает 1 В·А
Полная мощность, потребляемая каждой входной цепью тока УПТТ-Н при номинальном токе не превышает 1 В·А
Габаритные размеры, не превышают, мм 485×470×140 – для модификаций Энергомонитор-61850 С;
485×385×190 – для модификаций Энергомонитор-61850 П;
295×225×100 – для УПТТ-Н
Масса, не превышает, кг 15 – для модификаций Энергомонитор-61850 С;
18 – для модификаций Энергомонитор-61850 П;
2,5 – для УПТТ-Н
Средняя наработка на отказ 35 000 ч
Средний срок службы 10 лет
Влияющая величина Значение (область значений)
нормальное рабочее
Нормальные и рабочие условия применения приборов
Температура окружающего воздуха, °C 23±5 23±10
Относительная влажность воздуха, % от 30 до 80 до 80 при 20 °C
Атмосферное давление, кПа от 47 до 63 от 84 до 106,7
Частота питающей сети, Гц от 47 до 63 от 47 до 63
Фазное напряжение питающей сети, В от 88 до 264 от 88 до 264
Коэффициент искажения синусоидальности кривой напряжения питания, % до 5 до 5

Технические характеристики калибратора, эталонного источника цифрового потока МарсГен-61850:

Параметр Значение
Синхронизация:
1PPS
PTP
электрический (1 Гц), внешняя/внутренняя
протокол IEEE 1588
Частота дискретизации, выборок в секунду от 1000 до 38 400
Тип сигнала (форма) синусоидальный, треугольный, пилообразный прямой, пилообразный обратный, прямоугольный, фазовое управление, субгармоники, чётные гармоники, фликер, провалы, перенапряжения
Параметр выходного сигнала Диапазон значений Дискретность установки Основная погрешность
Основная (1-я) гармоника
Частота основной гармоники 40 ... 500 Гц 0,00001 ±0,0003 %
Напряжение 10 мВ ... 15 МВ 10 мкВ ±0,03 %
Ток 1 мА ... 1,5 МА 1,0 мкА ±0,03 %
Угол фазового сдвига –180° … +180° 0,0001 0,03°
Активная мощность 0,01 Вт ... 15 ТВт - ±0,03 %
ПКЭ (всего более 25 параметров)
Порядок гармоники (интергармоники) 0,1 ... 50 0,1 -
Среднеквадратическое значение гармонической составляющей напряжения и тока (% от основной гармоники) 0 ... 50 0,0001 ±0,01 %
Суммарный коэффициент гармонических составляющих силы переменного тока и напряжения, % 0 ... 50 0,0001 ±0,01 %
Фликер 0,2 ... 10 - ±1,5 %
Параметры случайных событий (6 параметров) - - ±0,005 с
Частота выходного опорного сигнала (1PPS) 1 Гц - ±2·10-6 Гц

Комплект поставки МарсТест-61850

№ Наименование Количество
1 Прибор электроизмерительный многофункциональный Энергомонитор-61850П-02-00-50 в комплектации для поверки электронных трансформаторов, счетчиков, устройств SAMU в комплекте с выносным терминалом управления на базе ПК с программным обеспечением Энергомонитор-61850ext и Энергоформа-61850 1
2 Источник фиктивной мощности и испытательных сигналов Энергоформа-61850 1
3 Калибратор цифровых потоков по стандарту 61850-9-2 MарсГен-61850 1
4 Внешний сервер времени СВ-01 (или аналогичный) 1
Развернуть полное описание
Доставка и оплата

ДОСТАВКА

Вы можете выбрать любой наиболее удобный способ из перечисленных ниже:

  • Самовывоз со склада компании ЭТАЛОНПРИБОР
  • Доставка через транспортную компанию "Деловые линии"
  • Доставка экспресс - почтой "ПОНИ-ЭКСПРЕСС" до двери
  • Доставка по Москве и области нашими экспедиторами и курьерами
  • Доставка через транспортную компанию "ПЭК"
  • Отправка посылкой с помощью Почты России
  • Доставка через транспортную компанию покупателя

Доставка до терминала ТК «Деловые линии» осуществляется нами бесплатно.

ОПЛАТА

Мы принимаем оплату:

  • по безналичному расчету
  • перечислением денежных средств на расчетный счет для юридических лиц
  • банковским переводом для физических.

Цены на поставляемые нами товар всегда ниже, чем у наших конкурентов.

Гарантия и возврат

Условия гарантийного обслуживания

  1. Гарантия действительна только при наличии гарантийного талона с указанием заводского номера изделия, гарантийного срока и печати поставщика.
  2. Гарантия предусматривает бесплатный ремонт изделия или замену запасных частей, комплектующих в течении гарантийного срока, указанного в гарантийном талоне.
  3. Заводской номер и наименование изделия должны соответствовать указанным в гарантийном талоне.
  4. Изделие снимается с гарантийного обслуживания в следующих случаях:
    1. Нарушения условий эксплуатации, изложенных в технической документации изделия, которые привели к выходу изделия из строя, включая неисправности, вызванные использованием нештатных аксессуаров;
    2. Нарушения гарантийных пломб, в случае наличия следов вскрытия или взлома корпуса изделия;
    3. Ремонта в неуполномоченном сервисном центре или самостоятельно (кроме элементов и источников питания, замена которых предусмотрена производителем);
    4. Использования изделия не по назначению;
    5. Нарушения правил хранения и транспортирования;
    6. Наличия внешних механических повреждений, включая повреждения разъёмов и контактов;
    7. Наличия внешних повреждений, вызванных стихией, пожаром, молнией, высоким напряжением;
    8. Попадания внутрь влаги, инородных предметов и т.п.
    9. Неправильном включении в сеть.
  5. Гарантия не распространяется на расходные материалы и прочие детали, имеющие ограниченный срок службы: элементы питания (в т.ч. аккумуляторы), имеющие ограниченную прочность.
  6. Недополученная в связи с появлением неисправности прибыль и другие косвенные расходы не подлежат возмещению.

Гарантия не распространяется на ущерб, причиненный другому оборудованию, работающему вместе с данным изделием.

Отзывы
Отзывы о товаре МарсТест-61850 - многофункциональный эталонный комплекс
Нажимая кнопку, вы даете согласие на обработку персональных данных мы гарантирем их сохранность в соответсвиии с законом
Сервис

Центр измерительной техники «Эталонприбор» располагает своим собственным ремонтным сервисом, где Вы можете получить услуги по: ремонту, наладке, калибровке, гарантийному и послегарантийному обслуживанию измерительного оборудования, как приобретенного у нас, так и у других поставщиков. Сервис работает на основе лицензии, выданной Ростехрегулированием РФ.

Мы получили Ваш запрос. Наши специалисты свяжутся с Вами в течение часа!
Запрос на ремонт


Подробнее
x
Заказать МарсТест-61850 - многофункциональный эталонный комплекс
необходим для быстрой связи менеджера с Вами
необходим для подтверждения заказа

Нажимая кнопку, вы даете согласие на обработку персональных данных мы гарантирем их сохранность в соответсвиии с законом

Файлы для загрузки

Сервисное обслуживание
Простой обмен и возврат
Поможем решить любую проблему с товаром
Подробнее
Собственный сервисный центр
Устраним любую неисправность по гарантии. Срок указан без учета логистики
Подробнее
Сервисы по всей России
Обращайтесь за обслуживанием в авторизованные сервисы производителя
Подробнее
Похожие товары
Многофункциональная измерительная система РД-250
Цена: по запросу
В корзину
Хит продаж
АИСТ 100М(G) аппарат испытания диэлектриков с элегазовым (SF6) трансформатором
Цена: по запросу
В корзину
Хит продаж
SPPS 150 - проникающий температурный зонд PT 100 (от -40 до +250°C) для приборов серии 210/310
Цена: 13 300 ₽
В корзину
Хит продаж
Гидрораспределитель Р26.685.001
Цена: по запросу
В корзину
Хит продаж
Форма заказа
Мы получили Ваш запрос. Наши специалисты свяжутся с Вами в указанное время!
На главную В каталог

Оформление заказа

Физическое лицо
Юридическое лицо
Контакты
Ваше имя
Телефон*

Пожалуйста, введите номер телефона полностью

E-mail

Пожалуйста, введите корректный E-mail

Название организации
Доставка
Адрес склада самовывоза: г. Мытищи, Олимпийский пр-т, д. 29, стр. 2, офис 43/1
Адрес склада самовывоза: г. Мытищи, Олимпийский пр-т, д. 29, стр. 2, офис 43/1
Укажите ваш адрес
Оплата
Безналичный расчет
Банковским переводом
Прочее
Комментарии к заказу

Что-то пошло не так...
Нажимая кнопку «Оформить заявку», вы даете согласие на обработку персональных данных мы гарантируем их сохранность в соответствии с законом.
Полезные статьи
Прибор для измерения давления: что важно учитывать при выборе манометров
При выборе манометра необходимо учитывать ряд важных факторов, чтобы прибор подходил для конкретной системы.
Как подобрать гигрометр: советы по выбору прибора для точного измерения влажности
Уровень влажности в помещении играет важную роль в формировании оптимальных условий для комфортного пребывания. Для определения этого параметра используются устройства, называемые гигрометрами. В этой статье мы расскажем, как выбрать подходящее оборудование такого типа для различных объектов.
Цифровые и аналоговые осциллографы: в чем разница и как выбрать подходящий
Осциллограф — это прибор для наблюдения, измерения, записи и анализа амплитудных и временных характеристик электрического сигнала. Подаваемый на вход устройства, он отображается либо на экране, либо фиксируется на фотоленте для последующего изучения.
Как выбрать мультиметр: что важно учитывать перед покупкой
Если вы задумались о приобретении мультиметра, важно заранее ознакомиться с рядом полезных рекомендаций, которые помогут сделать правильный выбор. Мы подготовили небольшую статью, которая, надеемся, окажется полезной.
Новинки
T9130-0.2SI картридж-наконечник
Цена: по запросу
В корзину
Хит продаж
АКИП-1394-1200-1920-48 нагрузка электронная
Цена: 8 287 393 ₽
В корзину
Хит продаж
4221-H19-2T опция
Цена: по запросу
В корзину
Хит продаж
4219-S06 опция
Цена: по запросу
В корзину
Хит продаж
Недавно просмотренные
МарсТест-61850 - многофункциональный эталонный комплекс
МарсТест-61850 - многофункциональный эталонный комплекс
Цена: 6 230 000  ₽
В корзину
Нужна консультация? Задайте вопрос прямо сейчас!

Нажимая кнопку, вы даете согласие на обработку персональных данных мы гарантирем их сохранность в соответсвиии с законом
ИНН: 5029242996
ОГРН: 1195081019836
О КОМПАНИИ
КАТАЛОГ
КОНТАКТЫ
Заказать звонок
info@etalonpribor.ru
+7 (977) 800-30-09
По России бесплатно
8 (800) 777-30-09
© 2009-2025 ЦЕНТР ИЗМЕРИТЕЛЬНОЙ ТЕХНИКИ «ЭТАЛОНПРИБОР» Все права защищены При использовании материалов сайта ссылка на источник обязательна
Вся информация на сайте носит справочный характер и не является публичной офертой, определяемой положениями Статьи 437 Гражданского кодекса Российской Федерации. Технические параметры и комплект поставки оборудования могут быть изменены производителем без предварительного уведомления. Продукция, предлагаемая нашей компанией, не имеет бытового или иного назначения, не связанного с осуществлением предпринимательской деятельности. Данный ресурс является официальным сайтом-каталогом компании, не является интернет-магазином и носит исключительно информационный характер.
Приглашение на тендер
Оставьте ваш номер телефона и мы свяжемся с вами в ближайшее время

Нажимая на кнопку, я даю согласие на обработкой моих персональных данных в соответствии с политикой конфиденциальности
Выберите город:
Волгоград
Ростов-на-Дону
Казань
Нижний Новгород
Новосибирск
Омск
Москва
Самара
Санкт-Петербург
Уфа
Екатеринбург
Челябинск
