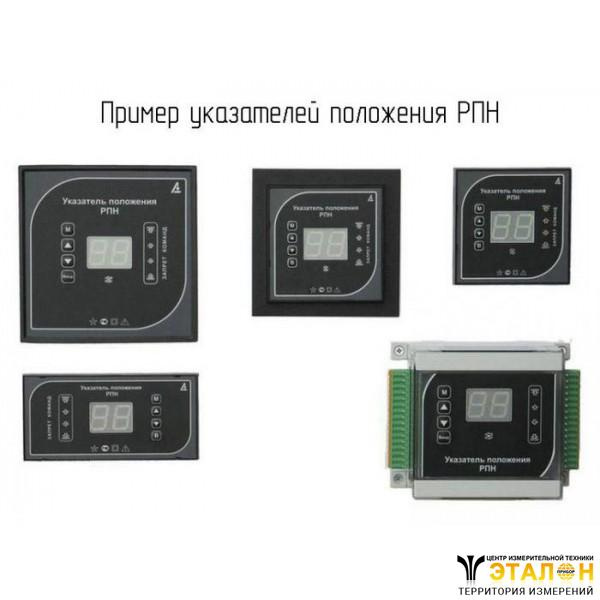

Указатели положения РПН
Также этот прибор может называться: RPN position indicators.
РПНуказатели положения предназначены для индикации положения РПН в приводах отечественного и импортного производства, а также для передачи данных о положении привода в цифровом виде для систем АСУ.
Указатели положения РПН которые есть в наличии на нашем складе:
| УП 2 | УП 25-А | УП 32 |
| УП 2-Г | УП 25-Б | УП 32-Бл |
| УП 4 | УП 25-В | УП 41 |
| УП 4-Б | УП 25-Г | УП 41-А |
| УП 22 | УП 25-Е | УП 41-Бл |
| УП 22-Б | УП 25-Бл | УП 100 |
| УП 23 | УП 31 | УП 100-В |
| УП 23-Бл | УП 31-Бл | УП 200 |
| УП 25 | УП 31-Д | УП 200-Б |
Технические характеристики указателей положения РПН:
Габаритные размеры - не более 144×144×111 мм.
Потребляемая мощность - не более 15 Вт.
Яркость свечения индикатора - 10 000 мКд.
Максимальный ток на клеммах реле управления прибора логометр РПН - 120 мA.
Максимальное допустимое напряжение на клеммах реле управления - 400 В.
Напряжение питания:
- переменного тока для указателей в корпусе А - 220±44 В;
- переменного тока входное для остальных указателей - от 85 В до 264 В;
- постоянного тока входное для остальных указателей - от 120 В до 370 В.
Температура окружающего воздуха приборов логометры РПН - от -40° С до +50° С.
Срок службы - не менее 12 лет.
Приводы сопоставимы с логометрами наведены в следующей таблице:
| Тип указателя | Тип привода/переключающего устройства |
| УП 31 УП 25 | 3РНОА-110/1000, МА-1 МАК-1, ПДП-4, ПДП-4У РНОА, РНОА-110/1000, РНОА-220, РНТ-13, РНТ-20, РНТ-20А, РНТ-20А-625/35 |
| УП 2 УП 23 УП 4 УП 41 УП 25 | ED100-S ED-S EM-1 SAV1-1600-245/245-013 |
| УП 2 УП 22 УП 23 УП 25 | PC-3 PC-4 МЗ-3 МЗ-4 |
| УП 32 | МАК-1/49 |
Указатели типов УП 2, УП 3 и УП 4 имеют двухразрядный индикатор и в зависимости от модификации указателя работают совместно с приводами РПН, использующими контактный, резистивный, токовый, кодовый или бесконтактный датчики угла поворота привода.
Указатели УП 22, УП 23-Бл, УП 25-Бл, УП 31-Бл, УП 32-Бл и УП 41-Бл позволяют устанавливать ступени запрета положения РПН. При достижении приводом запрещенных ступеней на лицевой панели прибора загорается светодиод красного цвета, а на выходные клеммы выдается сигнал управления реле типа РП25 для блокировки дальнейшей работы привода.
Все указатели, имеют возможность заводской настройки на любое количество положений привода (до 99). Указатели УП 23 и УП 25 могут подключаться к любым приводам с резистивными датчиками (например, МЗ-2, МЗ-4, ED-S, MR). По согласованию с заказчиком возможно изменение количества ступеней и сопротивления между ними.
Указатель положения УП 31 и УП 32 разработаны для работы с приводами, использующими сельсин-датчик, они подключаются напрямую к штатному сельсин-датчику привода типа БД404 или БД1404.
Измеренное значение текущей ступени переключения РПН выводится на светодиодный индикатор яркостью свечения - 10 000 мКд, что дает возможность диспетчеру со своего рабочего места гарантированно считывать показания при любом освещении.
Все указатели положения имеют цифровой выход для передачи информации о положении указателя по интерфейсу RS-232 и/или RS-485, протокол MODBUS-ASСII или MODBUS-RTU, со скоростью - не более 115 200 бод.
В модификациях указателей УП 23, УП 25, УП 31, УП 32, УП 41 также возможна установка дополнительного аналогового выхода (токовая петля):
- от 0 до 5 мА;
- от 0 до 20 мА;
- от 4 мА до 20 мА.
В указателях УП 23, УП 25, УП 31, УП 32, УП 41 есть возможность компенсации соединительных проводов, а также режим настройки на включенном трансформаторе, стоящем в фиксированном положении, по одной ступени.
Габаритные размеры приборов указатели РПН наведены в таблице:
| Тип корпуса | Габаритные размеры | Размеры вырубного отверстия | ||
| высота | ширина | глубина | ||
| А, настенный | 120 мм | 120 мм | 64 мм | - |
| Б, щитовой | 144 мм | 144 мм | 84 мм | 138×138 мм |
| В, щитовой | 120 мм | 120 мм | 96 мм | 110×110 мм |
| Г, щитовой с промежуточной рамкой | 96 мм | 96 мм | 111 мм | 110×110 мм |
| Г, щитовой | 96 мм | 96 мм | 111 мм | 91×91 мм |
| Д, щитовой | 72 мм | 144 мм | 114 мм | 67×138 мм |
| Е, щитовой | 48 мм | 96 мм | 96 мм | 44×91 мм |
