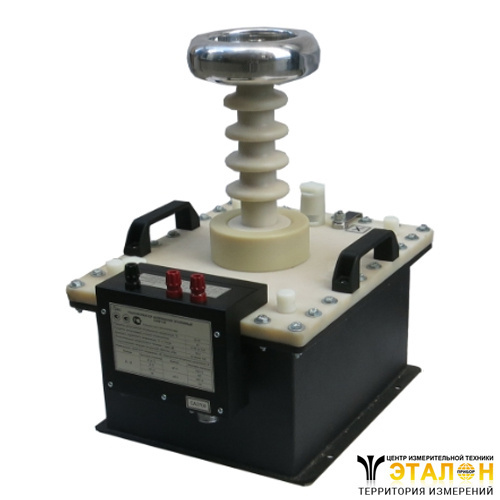

Трансформатор напряжения эталонный СА921-110 предназначен для применения в качестве рабочего эталона при поверке трансформаторов напряжения методом сличения поверяемого трансформатора с эталонным при помощи прибора сравнения в соответствии с ГОСТ 8.216, а также в качестве масштабного преобразователя высокого напряжения переменного тока при его измерении.
Область применения трансформатора СА921-110 – учреждения и предприятия, разрабатывающие и производящие трансформаторы напряжения, поверочные и калибровочные лаборатории.
Трансформаторы серии СА921 являются однофазными маслонаполненными трансформаторами напряжения с заземляемым выводом "Х" первичной обмотки.
Трансформаторы серии СА921 выпускаются в следующих исполнениях:
Электрическая схема трансформатора СА921 показана на Рис.1. Количество выводов обмотки низшего напряжения, определяется при заказе трансформатора.
1 – выводы первичной обмотки А-Х (обмотки высшего напряжения);
2 – экран;
3 – магнитопровод;
4 – разъем типа 2РМ "СА3700" для подключения к Пульту управления СА3700;
5 – выводы вторичной обмотки (обмотки низшего напряжения);
6 – предохранитель 1 А, 250 В, 5х20 (ESKA 520.517);
7– разрядник 75 В, 20 А;
8 – корпус;
9 – вывод корпуса для подключения заземления.
Выводы обмотки низшего напряжения выведены также на разъем для удобства подключения пульта СА3700 из Комплекта для поверки трансформаторов напряжения К3800.
Рис. 1. Электрическая схема трансформатора СА921
Параметр | Значение | ||||
Номинальное напряжение первичной обмотки*, кВ | 27,5/√3 | 27,5 | 35/√3 | 35 | 100/√3 |
Номинальное напряжение вторичной обмотки*, В | 100/√3 | 100 | 100/√3 | 100 | 100/√3, 100 |
Номинальная частота, Гц | 50 | ||||
Номинальная нагрузка**, См | 10-5 | ||||
Пределы допускаемой основной относительной погрешности напряжения, % | ± 0,05 | ||||
Пределы допускаемой основной абсолютной угловой погрешности, мин | ± 3 | ||||
Диапазон значений напряжения, при котором погрешности соответствуют нормированным значениям, % от номинального | 80...120 * | ||||
Температура окружающего воздуха, °C | 0...40 | ||||
Относительная влажность воздуха, % | до 80 при температуре 25 °С | ||||
Размеры, мм | 310×415×455 | ||||
Масса, кг | 46 |
Примечание:
* Ряд номинальных напряжений может быть расширен по согласованию.
** Входное сопротивление прибора сравнения должно быть не менее 100 кОм. Подключение нагрузочного сопротивления к обмотке низшего напряжения не требуется.
№ | Наименование | Количество |
1 | Трансформатор напряжения эталонный СА921-110 | 1 |
2 | Руководство по эксплуатации. Часть 1. Техническая эксплуатация | 1 |
3 | Руководство по эксплуатации. Часть 2. Методика поверки | 1 |
4 | Паспорт | 1 |
