TMM-540

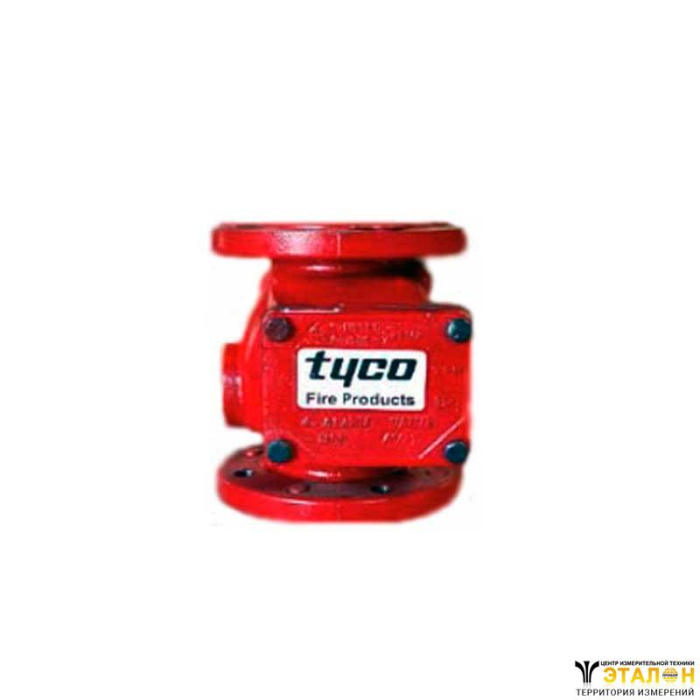

Запорно-пусковой клапан Tyco AV-1 DN100

Цена:
по запросу
Общая стоимость 0 руб.
В корзину
Купить в 1 клик
Нашли дешевле?
Снизим цену!
В избранное
Стоимость доставки от 800 ₽ (уточнять у менеджера)
Срок доставки: 2 - 10 дней при наличии товара на складе
Бесплатная доставка от 50000₽
Безналичный расчет для юридических лиц
Самовывоз со склада компании ЭТАЛОНПРИБОР
Более 350 брендов
Самые лучшие
цены
Техническая
документация
Быстрая доставка
по России
Сервисный
центр
  • Описание
  • Доставка и оплата
  • Гарантия и возврат
  • Отзывы
  • Сервис
Описание

Запорно-пусковой клапан Tyco AV-1 DN100 водосигнальный спринклерный предназначен для использования в водозаполненных спринклерных установках водяного пожаротушения, является составной частью узла управления и служит для подачи воды к оросителям.

Конструктивное исполнение

Его можно монтировать вертикально или горизонтально, он предназначен также для автоматического включения электрических и/или гидравлических устройств пожарной сигнализации при наличии устойчивого притока воды в систему, эквивалентного расходу воды, потребляемого одним или несколькими спринклерными оросителями.В соответствии с классификацией НПБ 83-99 клапан модель AV-1 является клапаном сигнальным спринклерным (КС), универсальным по положению на трубопроводе(У), водозаполненным (В).По типу соединения с арматурой он может быть фланцевым (Ф), хомутовым (Х) или фланцевым-хомутовым (ФХ). Клапан водосигнальный модель AV-1 производится и предлагается к продаже фирмой «Tyco» взамен предыдущей модели водосигнального клапана F200.

Конструкция водосигнального клапана. Корпус –кованый чугун, крышка люка –кованый или литой чугун. Седло клапана двойное –латунь. Заслонка откидная для клапанов DN100 –кованый или литой чугун. Для клапанов всех размеров уплотнение заслонки откидной выполняется из резины EPDM.Фланцевые соединения клапана AV-1 соответствуют фланцам по ГОСТ 12820-80.Резьбовые соединительные отверстия водосигнального клапана AV-1 выполняются c трубной резьбой.

Технические характеристики

Возможный вариант соединения

Паз х Паз

20,4 кг

Фланец х Паз

23,1 кг

Фланец х Фланец

28,1 кг

Размеры

DN100 (4”)

Принцип действия

Первоначально вода подается в систему до тех пор, пока давление со стороны водопитателя не сравняется с давлением в системе. После выравнивания давлений возвратная пружина закрывает откидную заслонку и водосигнальный клапан готов к использованию.

Седло клапана герметично прижимается к пазу в корпусе. Следовательно, когда клапан находится в рабочем состоянии, потока воды через сигнальные отверстия к устройствам сигнализации -гидравлическому гонгу (оповещателю пожарному звуковому гидравлическому) и/или сигнализатору давления -нет.

При срабатывании спринклерного оросителя возникает перепад (разница) давлений воды на входе и выходе клапана, в результате чего заслонка откидная открывается. Вода при этом поступает через паз, расположенный между двумя концентрически расположенными седлами клапана и далее через сигнальное отверстие по направлению к компенсатору. Когда расход воды через входной переходник компенсатора превосходит расход через дренажный переходник компенсатора, камера задержки (замедляющая камера), которая необходима для систем с перепадами давления водопитателя, начинает наполняться. После заполнения камеры задержки срабатывает гидравлический гонг и /или сигнализатор давления.

Данные устройства сигнализации работают все время, пока остается открытой заслонка откидная. После закрытия заслонки откидной (в результате прекращения поступления воды в сеть автоматических спринклерных оросителей) вода в линиях сигнализации автоматически сливается через выходной (дренажный) переходник компенсатора. Для систем с переменным давлением водопитателя могут наблюдаться не резкие и небольшие скачки давления (через перепускной обратный клапан, при этом откидная заслонка остается закрытой.

Переходный пик давления воды может быть значительным и достаточным, чтобы открыть откидную заслонку, при этом ложного срабатывания тревожной сигнализации не произойдет, так как часть воды уходит в систему, тем самым снижая давление воды и вероятность повторного открытия откидной заслонки. Вода, попавшая в линию сигнализации, автоматически сливается в канализацию.
