Блок измерения БИВР предназначен для измерения времени срабатывания реле утечки совместно с автоматическим выключателем, встраиваемых в трансформаторные подстанции типа ТСШВП, ТСВП, КТПВ и другие мощностью от 100 до 1250 кВт и напряжением на вторичной обмотке 380, 660 и 1140 В.
Комплект поставки
- блок БИВР - 1 шт.
- гальванические элементы (батарейки АА, 1,5 В) - 3 шт.
- соединительные провода - 5 шт.
- руководство по эксплуатации - 1 экз.
| Параметры | Значение |
| Номинальное напряжение питания блока, В | 4,5 |
| Рабочее напряжение трехфазной сети, В | 380 / 660 / 1140 |
| Диапазон изменения рабочего напряжения | 85..110 Uном |
| Напряжение питания реле утечки, В | 127±10% |
| Диапазон измерения времени, мс | 10..2000 |
| Абсолютная погрешность измерения времени, мс, не более | 10 |
| Потребляемая блоком мощность, мВт, не более | 9 |
| Габаритные размеры блока, (Ш x Г x В), мм | 125х115х58 |
| Масса блока, кг | 0,44 |
Устройство и принцип действия

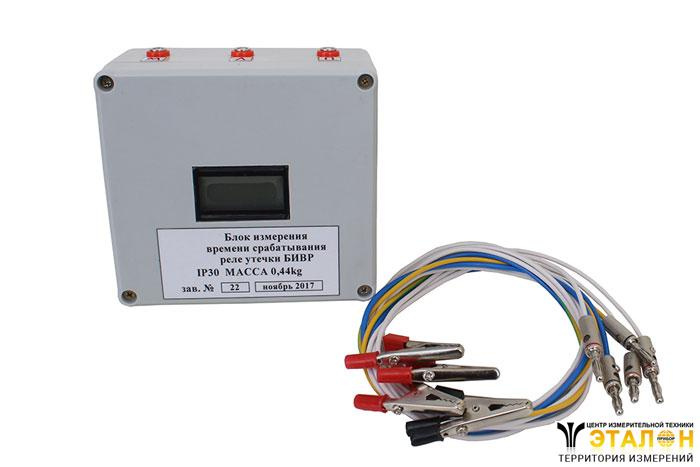

Блок выполнен в виде пластмассового корпуса, в котором размещены 2 печатные платы с элементами и жидкокристаллический индикатор (ЖКИ. В корпусе установлены ЖКИ и 5 гнезд для подключения с помощью соединительных проводов к 3-м фазам сети, а также к кнопке «Проверка» и зажиму «Земля».
Работает блок БИВР следующим образом. При включении блока с помощью выключателя, находящегося между гнездами «Кн. пр.» и «Земля» на ЖКИ появляется надпись «Старт». Блок готов к работе.
В момент нажатия на кнопку «Проверка» возникает утечка тока на землю. В результате этого на измерительном входе микроконтроллера появляется сигнал, дающий команду на начало отсчета времени срабатывания реле утечки.
В момент отключения напряжения микроконтроллер заканчивает отсчет времени срабатывания реле утечки совместно с автоматическим выключателем. На ЖКИ отображается результат измерения, микроконтроллер переходит в режим ожидания следующего измерения времени.
Условия эксплуатации
Оптимальными условиями для использования блока измерения БИВР являются:
- температура окружающего воздуха от -10 до +60°С;
- относительная влажность окружающего воздуха до 100 % при температуре 35 °С;
- отсутствие резких толчков (ударов и сильной тряски);
- рабочее положение в пространстве не регламентируется;
