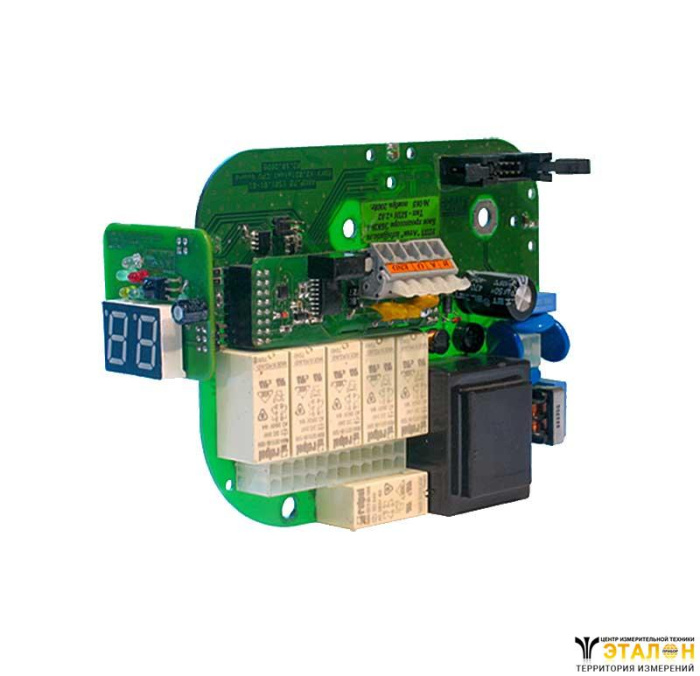

Электронный блок концевых выключателей ЭБКВ предназначен для обеспечения местной и дистанционной сигнализации текущего положения запорного органа трубопроводной арматуры.
Блок ЭБКВ состоит из набора электронных плат и датчиков. Используется для комплектации современных серийных приводов вместо устревших электромеханических БКВ.
Возможно изготовление блока концевых выключателей ЭБКВ во взрывозащищенном исполнении.
Номинальное напряжение источника питания | 220 В ± 10%. |
Номинальный ток потребляемый от основного источника питания | не более 0,05 А |
Номинальное напряжение резервного источника питания | 20-26 В или 15-20 В |
Номинальный ток потребляемый от резервного источника питания | не более 0,5 А |
Коммутационная способность | не менее 3 А |
Точность отслеживания хода задвижки и остановки привода по путевому датчику | не более 1,055° поворота оси ОДП |
Диапазон настройки путевого датчика | 1-32 оборота оси ВДП |
Способ сопряжения датчиков ЭБКВ с механикой привода | с помощью магнитного поля постоянных магнитов |
Форма и размер магнитов | цилиндр диаметрм 6-8 мм и высотой 3-4 мм намагниченный вдоль диаметра |
Материал магнитов | AlNiCo, SmCo, NdFeB |
Рекомендуемая точность сопряжения центра боковой поверхности магнита с геометрическим центром микросхемы датчика | не менее ±0.25мм |
Рекомендуемый зазор между боковой поверхностью магнита и поверхностью микросхемы датчика | 0,05-0,8 мм (в крайних положениях оси магнита) |
Необходимая напряженность магнитного поля на поверхности микросхемы датчика измеренная вдоль окружности радиусом 1.1мм вокруг ее центра | ±45-75 mT (в крайних положениях оси магнита) |
Дискретность установки величины срабатывания муфты ограничения крутящего момента | 1Нм в диапазоне 1-300 Нм |
10Нм в диапазоне 310-1000 Нм | |
20Нм в диапазоне 1020-65535 Нм | |
Точность отслеживания величины крутящего момента на выходном валу ЭП | не более 0,7° поворота оси ДМ |
Внешнее напряжение подаваемое на выход 4-20mA | 9-24 В |
