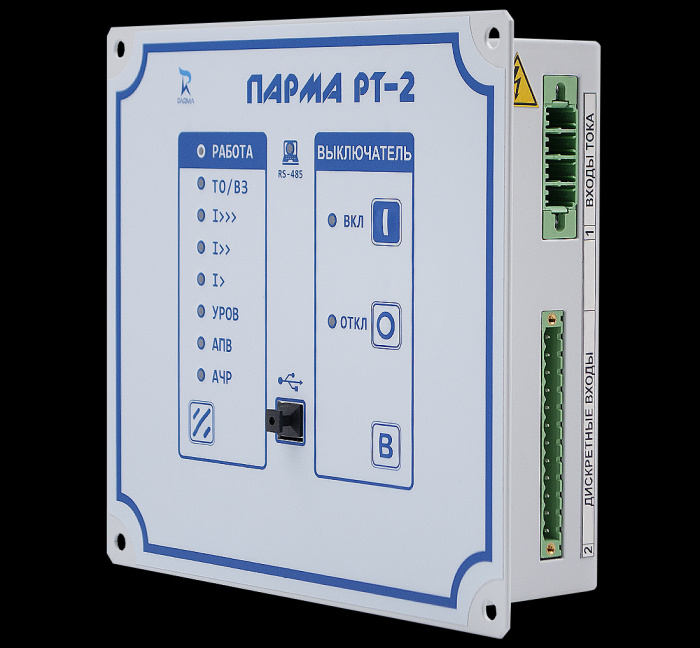

ПАРМА Рх-2 - реле токовой защиты
Срок доставки: 2 - 10 дней при наличии товара на складе
цены
документация
по России
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
- Сервис
Назначение
Реле тока серии ПАРМА Рх-2 предназначены для выполнения функций релейной защиты и автоматики присоединений 6 – 35 кВ в сетях с изолированной нейтралью.
Реле тока серии ПАРМА Рх-2 сочетают в себе достоинства микропроцессорных защит и простоту релейных схем на традиционных электромеханических и электронных реле.
Оптимально подходят:
• при ретрофите ячеек для замены устаревших реле с выключателем любого типа, в том числе и при использовании схемы дешунтирования
• как альтернатива современным микропроцессорным защитам с излишним функционалом
• при создании и реконструкции систем РЗА энергообъектов в условиях ограниченности бюджетных средств
Функции защит и автоматики | |
• токовая отсечка • максимальная токовая защита – 2 ступени • перегрузка, возможно использовать одну из 14 токозависимых характеристик • УРОВ с контролем тока • АПВ – 2 цикла • выполнение внешних команд АЧР/ЧАПВ • выполнение команд от датчиков дуговой защиты с возможностью контроля тока • автоматика управления выключателем • диагностика работы выключателя и цепей управления • встроенная схема дешунтирования | Времятоковые характеристики: • МЭК нормально инверсная • МЭК сильно инверсная • МЭК чрезвычайно инверсная • МЭК длительно инверсная • МЭК ультра инверсная • ANSI нормально инверсная • ANSI умеренно инверсная • ANSI сильно инверсная • ANSI чрезвычайно инверсная • ANSI длительно инверсная • ANSI длительно сильно инверсная • ANSI длительно чрезвычайно инверсная • Крутая (РТВ-1) • Пологая (РТ-80) |
Функциональные возможности:
• измерение и расчёт действующего значения первой гармоники фазных токов, а также токов прямой и обратной последовательности
• отображение фазового сдвига всех измеренных и расчётных токов
• вычисление частоты измеряемого тока
• ведение журналов аварий и событий с привязкой к астрономическому времени
с дискретностью 1 мс
• запись осциллограмм аварийных процессов и сохранение их на ПК в формате COMTRADE
• светодиодная индикация пусков и срабатываний всех функций
• управление выключателем и сброс сигнализации с лицевой панели или дистанционно
по последовательному каналу
• считывание журналов аварий и событий, осциллограмм, изменение уставок по каналу RS-485 или по USB-порту, в том числе и при отсутствии оперативного питания
• протокол обмена – MODBUS
Отличительные особенности
• простота монтажа, наладки и обслуживания
• высокая надежность
• интеграция в АСУ ТП
• унификация и компактность
• минимизация эксплуатационных затрат
• оптимальное соотношение цены и функционала
• многофункциональное микропроцессорное устройство по цене электромеханических реле
• сочетает в себе достоинства микропроцессорных защит и простоту релейных схем на традиционных электромеханических и электронных реле
• расширенный диапазон температуры в рабочих условиях от -40 до +55 °С
Технические характеристики ПАРМА Рх-2
Характеристики питания реле от цепей напряжения
Наименование параметра | Значение | |
Номинальное напряжение питания, В | ≂ 220 | |
Рабочий диапазон напряжения питания, В | ⎓ 160 … 300 ∿ 160 … 264 | |
Предельный диапазон напряжения питания, В | ⎓ 100 … 300 ∿ 80 … 264 | |
Допустимый уровень (размах) пульсаций, % | 15 | |
Рабочий диапазон частоты переменного тока, Гц | 45 … 55 | |
Потребляемая мощность, Вт, не более: – в дежурном режиме – в режиме срабатывания: ПАРМА РТ-2 и ПАРМА РТТ-2 ПАРМА РТД-2 |
4 5 8 | |
Ячейка контроля питания (ЯКП): – напряжение срабатывания на постоянном и переменном токе, В – напряжение возврата на постоянном и переменном токе, В | 160 ± 5 % 140 ± 5 % | |
Время готовности реле, с, не более | 0,15 | |
Устойчивость к перерывам питания при напряжении питания ≂220 В, с, не менее: – на постоянном токе – на переменном токе |
1,5 2,5 | |
Характеристики питания реле от трансформаторов тока
Наименование параметра | Значение | |
Количество токовых входов питания | 2 | |
Потребляемая мощность токовым входом питания при номинальном токе 5 А, В·А, не более | 15 | |
Минимальный суммарный ток, при котором обеспечивается питание реле, А, не более | 1,5 | |
Максимально допустимый входной ток, А: – длительно, А – не более 3 с, А |
10 150 | |
Термическая стойкость токовых входов питания | 150 А×3 с | |
Время готовности реле при суммарном токе 5 А, с, не более | 0,2 | |
Устойчивость к перерывам питания при суммарном токе 5 А, с, не менее | 1 |
Основные технические характеристики входных и выходных цепей реле
Наименование параметра | Значение | |
Измерительные аналоговые входы по току | ||
Количество входов | 2 | |
Диапазон контролируемых значений, А | 0,2...150,0 | |
Пределы основной допускаемой относительной погрешности измерения фазных токов, %, не более: - в диапазоне от 0,2 до 0,5 А - при токе 0,5 А и более | ± 4 ± 1 | |
Номинальное значение частоты переменного тока, Гц | 50 | |
Рабочий диапазон частоты переменного тока, Гц | 45 … 55 | |
Термическая стойкость токовых входов, А: – длительно – кратковременно (не более 1 с) |
20 500 | |
Мощность, потребляемая аналоговыми входами тока при токе, равном 5 А, В·А, не более | 0,1 | |
Дискретные входы | ||
Количество входов | 9 | |
Номинальное напряжение постоянного или переменного тока, В | 220 | |
Напряжение срабатывания на постоянном и переменном токе, В | 158…170 | |
Напряжение возврата на постоянном и переменном токе, В | 132…154 | |
Предельное значение напряжения переменного / постоянного тока, В | 264 / 300 | |
Входной ток, мА, не более | 3 | |
Релейные выходы | ||
Количество релейных выходов | 6 | |
Максимальное коммутируемое напряжение переменного тока, В | 400 | |
Ток замыкания и удержания, А, не более | 10 | |
Ток размыкания постоянного напряжения при активно-индуктивной нагрузке с постоянной времени L/R не более 20 мс, при коммутации 220 В, А, не более | 0,25 | |
Реле дешунтирования (ПАРМА РТД-2) | ||
Количество контактов (нормально замкнутые) | 2 | |
Максимальный коммутируемый ток, А | 150 | |
Реле предназначено для выполнения функций релейной защиты, автоматики, управления и сигнализации присоединений в сетях с изолированной нейтралью напряжением 6 – 35 кВ.
Нормальные условия эксплуатации реле - от плюс 15 до плюс 35 °С.
Реле сохраняет работоспособность при изменении температуры окружающего воздуха от минус 40 до плюс 55 °С.
Реле сохраняет работоспособность при воздействии воздуха с относительной влажностью до 98 % при плюс 25 °С и более низких температурах с конденсацией влаги.
Габаритные размеры реле без разъемов (Ш×В×Г), не более:
– 195×175×51 мм (ПАРМА РТ-2)
– 195×175×101 мм (ПАРМА РТТ-2 и ПАРМА РТД-2)
Масса реле без упаковки:
– не более 1,8 кг (ПАРМА РТ-2)
– не более 4,0 кг (ПАРМА РТТ-2)
– не более 4,2 кг (ПАРМА РТД-2)
Полный срок службы реле составляет не менее 25 лет при условии замены элементов, срок службы которых меньше и проведения требуемых технических мероприятий по обслуживанию.
Средняя наработка на отказ – не менее 125 000 ч.
Комплектность реле тока серии ПАРМА Рх-2
– реле тока ПАРМА Рх-2 с ответными частями разъемов, с заглушкой USB порта и комплектом крепежа для заземления
– реле тока ПАРМА Рх-2 Паспорт
– комплект крепежа
– компакт-диск, содержащий:
· реле тока ПАРМА Рх-2 Руководство по эксплуатации
· реле тока ПАРМА Рх-2 Описание протоколов обмена
· бланк уставок
· протокол наладки
· программа "Monitor"
· драйвер подключения к ПК
· TRANSCOP – программа для просмотра осциллограмм
· TRANSCOP – руководство пользователя
– упаковочная коробка реле тока ПАРМА Рх-2
Также на партию поставляется 1 экз. РЭ (в печатном виде) и кабель USB 2.0 А-В для подключения к ПК.
Для возможности установки на монтажную панель с ПАРМА РТТ-2 и ПАРМА РТД-2 может дополнительно поставляться комплект для переднего подключения (КПП).
