ПКВ/М7 прибор контроля высоковольтных выключателей
Срок доставки: 2 - 10 дней при наличии товара на складе
цены
документация
по России
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
- Сервис
Назначение прибора ПКВ/М7:
Прибор ПКВ/М7 предназначен для безразборного контроля масляных, элегазовых, вакуумных и электромагнитных выключателей, имеющих до 4-х разрывов на полюс, а также короткозамыкателей и отделителей.
Возможности прибора ПКВ/М7:
• регистрация в реальном времени токов электромагнитов привода управления коммутационным аппаратом;
• регистрация просадки напряжения оперативной сети;
• измерение больших токов соленоидов при помощи токовых клещей;
• проведение измерений в простых операциях и сложных циклах (В-О, О-В, О-В-О)
• удалённое управление прибором от ПК;
• просмотр измеренных данных (в табличном и графическом виде) на экране прибора;
• хранение измерений в архиве прибора;
• передача архива в ПК для создания протокола измерения.
Прибор ПКВ/М7 выпускается в новой модификации: ПКВ/М7 с USB.
Основные отличия нового ПКВ/М7 с USB от предыдущей версии ПКВ/М7:
• проведение ресурсных испытаний коммутационного аппарата с записью измерений через заданное количество циклов;
• создание / просмотр паспортных данных коммутационного аппарата;
• выбор/настройка/сохранение шаблона измерения для упрощения и ускорения последующих измерений;
• хранение результатов измерений в памяти прибора в виде файлов, которые хранятся в папках (есть возможность присваивать папкам и файлам названия);
• копирование результатов измерений на USB Flash накопитель для последующего переноса в память ПК;
• возможность измерения скорости до 50 м/с;
• увеличение скорости вывода информации (графиков и таблиц) на экран после измерения.
Прибор оснащен универсальным аналоговым входом для регистрации напряжения или сопротивления в реальном времени. К нему может быть подключен штатный резистивный датчик элегазового выключателя, что, в совокупности с имеющимися в комплекте прибора инкрементными датчиками линейного и углового перемещения ДП12 и ДП21, позволяет снимать скоростные характеристики для всех типов выключателей согласно заводским требованиям.
Силовой коммутатор прибора обладает характеристиками пульта управления выключателем: можно задавать выполнение простых операций «Включение» (В), «Отключение» (О) или сложных циклов «В-Тзо-О», «О-Тп-В», «О-Тп-В-Тзо-О» и регулировать длительность командных импульсов и пауз между ними. Корпус изготовлен из ударопрочного полимерного материала в форме герметически закрывающегося кейса.

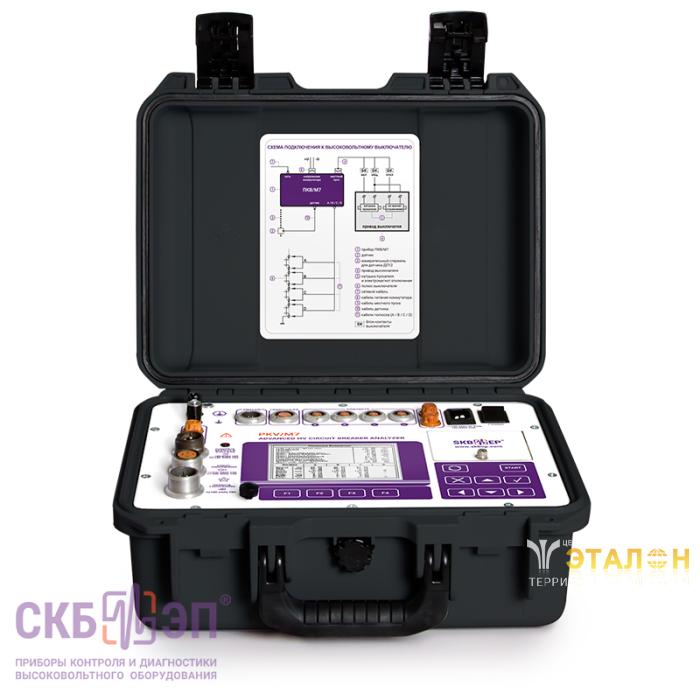

Корпус прибора изготовлен из ударопрочного полимерного материала в форме герметически закрывающегося кейса.
Функции прибора существенно расширяются благодаря возможностям специального программного обеспечения для ПК. Можно проводить дополнительные настройки измерения, а именно, создавать свои таблицы пересчёта для датчиков перемещения, а также для датчиков, подключаемых к аналоговому входу прибора. Программа позволяет упростить анализ графиков путём их наложения друг на друга, создавать протоколы измерения в требуемой форме, проводить обработку данных, хранить и пополнять базу данных, и многое другое.
Все характеристики коммутационного аппарата: временные, скоростные, хода, тока, напряжения – измеряются в динамике при его включении и отключении.
Основные технические характеристики прибора ПКВ/М7:
| Характеристика | Значение |
| Диапазон измерения временных характеристик, с | 0,001…5,2 |
| Погрешность измерения временных характеристик, мс | ± 0,1 |
| Диапазон измерения скорости, м/с | 0,002&pide;50 |
| Погрешность измерения скорости в диапазоне 0…10 м/с, % | ±2 |
| Диапазон измерения хода, мм | 0,5&pide;900 |
| Погрешность измерения хода с датчиком ДП12, мм | ± 1 |
| Порог срабатывания защиты силового коммутатора при превышении тока, А | 15-20 |
| Диапазон измерения тока, А | ± 14 |
| Диапазон измерения токовых клещей, А | 0- 350 |
| Диапазон измерения напряжения (ампл. значение), В | ± 350 |
| Диапазоны измерения сопротивления резистивного датчика, Ом | 0&pide;160 или 0&pide;2500 |
| Температурный диапазон эксплуатации, ºС | -15 &pide; +40 |
| Габариты измерительного блока (длина*ширина*высота), мм | 360 x 290 x 165 |
| Масса измерительного блока, не более, кг | 7 |
Комплект поставки ПКВ/М7
СТАНДАРТНАЯ:
| Измерительный блок ПКВ/М7 026.00.00.000 | Прибор и сопроводительная документация: руководство по эксплуатации, формуляр, программное обеспечение / руководство пользователя. |
| Датчик линейного перемещения ДП12 012.00.00.000-02 | Для измерения линейного перемещения подвижной части высоковольтного выключателя в диапазоне 1÷900мм. Разрешение 0,5мм. Используется совместно с измерительным стержнем. |
| Стержень измерительный с футляром 012.03.00.000-02 | Стержень измерительный в футляре. Используется совместно с датчиком линейного перемещения ДП12. В стандартной комплектации длина 700 мм., по заказу 550 мм. и 1000 мм. |
| Датчик углового перемещения ДП21 009.00.00.000 | Для измерения угла поворота вала высоковольтного выключателя. Диапазон измерений 0÷360°. Разрешение 0,09°. |
| Комплект крепежных приспособлений для выключателей российского производства | Для крепления датчиков ДП12 и ДП21 к различным типам высоковольтных выключателей (зажимы, площадки, переходники и пр.). |
| Кабель датчика 010.06.00.000-01 | Для подключения датчика линейного (ДП12) или углового перемещения (ДП21) к прибору. Изоляция кабеля силикон. В стандартной комплектации длина 7м., по заказу 12м. |
| Кабели полюсов. Полюс А, В, С, D 010.05.00.000/-01/-02/-06 | Для подключения к полюсу высоковольтного выключателя. Оканчиваются наконечниками типа "крокодил". Изоляция - силикон. Зев Ø 25 мм. Длина 11м. |
| Кабель дистанционного пуска 021.26.00.000 | Для дистанционного запуска прибора на измерения. Подключается к приводам электромагнита высоковольтного выключателя. Резиновая изоляция. Длина 5м. |
| Кабель местного пуска 026.16.00.000 | Для подключения к приводу высоковольтного выключателя. Номинальный ток 50А. Изоляция - силикон. Оканчивается зажимами типа "крокодил". Длина 5м. |
| Кабель входного напряжения коммутатора 026.15.00.000 | Для подачи коммутируемого напряжения. Номинальный ток 50А. Изоляция – силикон. Оканчивается разъемом. Длина 2м. |
| Кабель измерения сопротивления 026.18.00.000 | Для измерения сопротивлений в диапазоне 0 ÷ 240 Ом и 0 ÷ 2,5 кОм. Оканчивается наконечниками под винт М5. Длина 2,5м. |
| Переходник к кабелю питания 010.25.00.000-01 | Необходим для управления приводом постоянного тока высоковольтного выключателя при местном пуске прибора. Переходник с выпрямителем до 32А (модификация 2). Подсоединение к сети через евровилку. Температурный диапазон -25ºС ÷ +40ºС. Длина 5м. |
| Кабель сетевой 018.09.00.000 | Для подключения прибора к сети питания. Температурный диапазон -25°С ÷ +45°С. Резиновая изоляция. Длина 2м. |
| Провод заземления 010.01.00.000 | Для заземления корпуса прибора. Оканчивается струбциной и наконечником под винт. Номинальный ток 50А. Длина 2м. |
| Кабель LAN 024.26.00.000 | Для подключения прибора к компьютерной сети или ноутбуку. Длина 2м. |
| Наконечники под винт М5 (8 шт.) 021.26.00.003 | Для подключения к приводу высоковольтного выключателя, если неудобно подключаться "крокодилами" к винтам колодки привода. |
| Предохранители ВП2Б-1В-2А (2шт.) ВП2Б-1В-10А (2шт.) | Для защиты источника питания. |
| Сумка для комплекта крепежных изделий 126.06.02.000 |
|
| Сумка для переноса кабелей 126.06.00.000 |
|
Дополнительная комплектация (по заказу):
| Стержень измерительный в футляре 012.03.00.000/-01 | Стержень измерительный в футляре. Используется совместно с датчиком линейного перемещения ДП12. По заказу длина 550 мм. и 1000 мм. В стандартной комплектации длина 700 мм. |
| Кабель датчика 010.06.00.000-02 | Для подключения датчика линейного (ДП12) или углового перемещения (ДП21) к прибору. Изоляция кабеля силикон. По заказу длина 12м., в стандартной комплектации длина 7м. |
| Кабель измерения напряжения каналом "Вход аналоговый" 026.19.00.000 | Для измерения напряжений 0÷12В и -6÷+6В. Оканчивается наконечниками под винт М5. Резиновая изоляция. Длина 2,5м. |
| Переходник к кабелю питания 010.25.00.000-02 | Необходим для управления приводом постоянного тока высоковольтного выключателя при местном пуске прибора. Переходник с выпрямителем до 32А (модификация 2). Подсоединение к сети через евровилку. Температурный диапазон -25ºС ÷ +40ºС. Длина 10м. |
| Реостатный датчик ДП32 026.22.00.000, 026.24.00.000 | Для измерения линейного перемещения вакуумных выключателях с открытым изоляционным корпусом в диапазоне 0,2 – 20 мм. Точность ±0,2 мм. Применяется с переходником 026.24.00.000, который идет в комплекте с датчиком. |
| Комплект крепежных приспособлений для зарубежных выключателей | Для крепления датчиков ДП12 и ДП21 к различным типам высоковольтных выключателей (зажимы, площадки, переходники и пр.). |
| Клеммник для ВК-10 010.26.00.000 | Обеспечивает удобство подключения прибора (прибора и пульта управления приводом ПУВ (см. ниже)) к выключателю типа ВК-10. Клемник оканчивается контактными гнездами для подключения к клеммам разъема управления ВК-10. |
| Клеммник 010.27.00.000 | Обеспечивает удобство совместного применения и подключения ПКВ/М7 и пульта управления приводом ПУВ (см. ниже) к любому типу выключателя. Клеммник оканчивается зажимами типа "крокодил" для подключения к электромагнитам. |
| Блок сопряжения 026.20.00.000 | Для контроля тока соленоидов (электромагнитов) включения выключателя или электромагнитов управления выключателем - пользователь может приобрести токовые клещи любого производителя. Блок сопряжения необходим для подключения таких клещей к прибору. Рекомендация: Номинальный ток используемых токовых клещей должен быть больше максимальных токов контролируемых токовых цепей. |
| Кабель RS-232 024.25.00.000 | Для подключения прибора к компьютерной сети или к ноутбуку. Длина 1,5м. |
| Ноутбук | Для управления прибором ПКВ/М7 от компьютера, а также для обработки результатов измерения в специальной программе |
| Штанга-манипулятор 010.41.00.000 010.41.00.000-01 010.41.00.000-02 | Штанга-манипулятор предназначена для присоединения кабелей полюсов с земли/с крышки бака к вводам высоковольтных выключателей, без применения лестниц и подъемников. Комплектуется кабелями-удлинителями, которые с одной стороны имеют «крокодил» с токовым и потенциальным контактом для крепления к объекту, а с другой измерительную площадку, к которой присоединяют измерительный кабель прибора с земли / крышки бака. Кабель-удлинитель штанги-манипулятора выполнен по четырёхзажмной схеме с пропускной способностью измерительного тока 100А, при наличии качественного контакта. ШМ-2.2 (длина 2,2 м / масса в рабочем комплекте - 3,4 кг); ШM-3.7 (длина 3,7 м / масса в рабочем комплекте - 4,0 кг); ШМ-5.1 (длина 5,1 м / масса в рабочем комплекте - 4,6 кг); |
