TMM-540
Главная > Каталог > Измерительные приборы > Испытательные стенды и установки > СА507 + СА3600A - компаратор



СА507 + СА3600A - компаратор

Цена:
по запросу
Общая стоимость 0 руб.
В корзину
Купить в 1 клик
Нашли дешевле?
Снизим цену!
В избранное
Характеристики
Гарантия
1.5 года
Интервал поверки
3 года

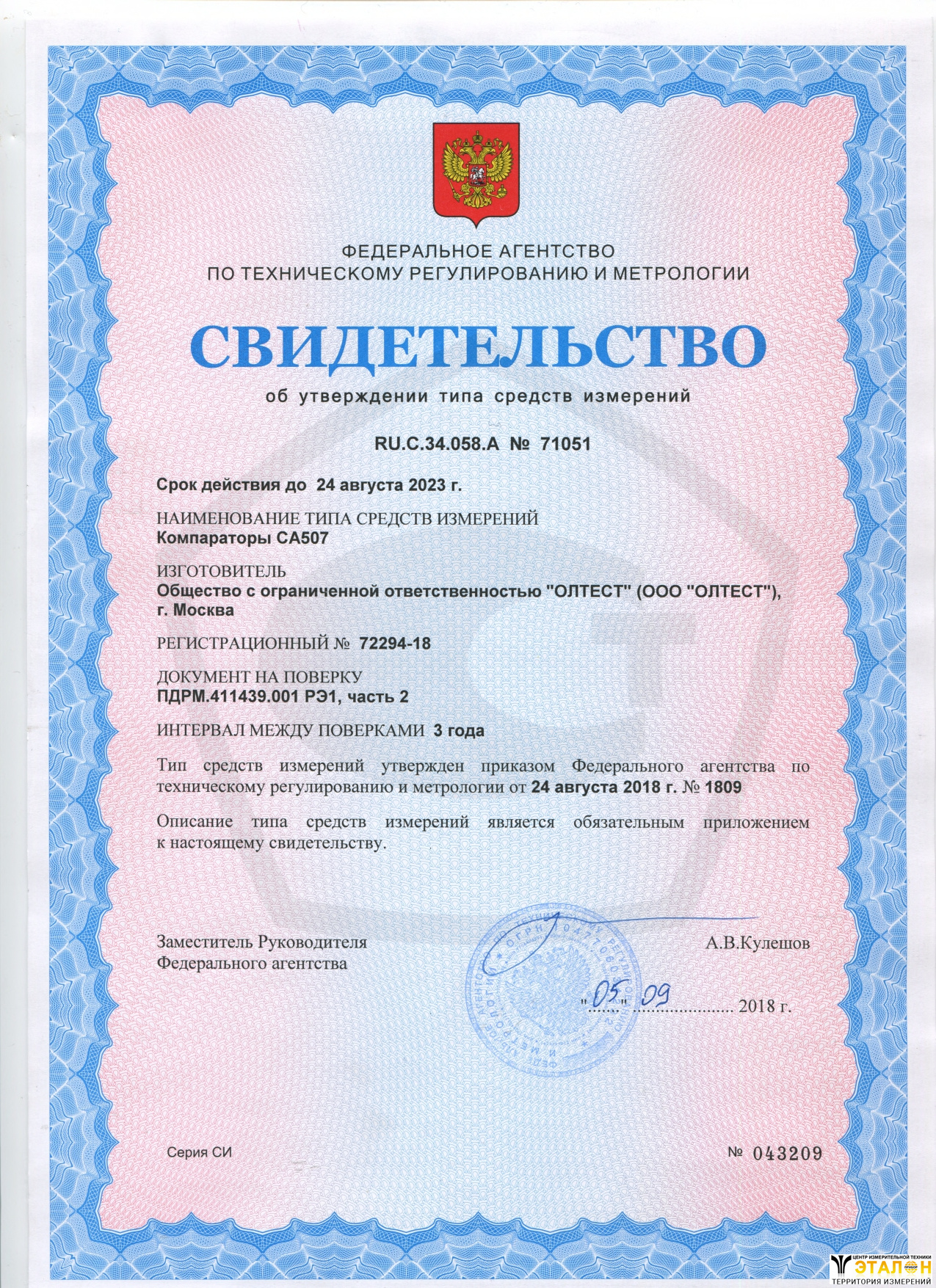

Госреестр РФ
72294-18
Стоимость доставки от 800 ₽ (уточнять у менеджера)
Срок доставки: 2 - 10 дней при наличии товара на складе
Бесплатная доставка от 50000₽
Безналичный расчет для юридических лиц
Самовывоз со склада компании ЭТАЛОНПРИБОР
Более 350 брендов
Самые лучшие
цены
Техническая
документация
Быстрая доставка
по России
Сервисный
центр
  • Описание
  • Доставка и оплата
  • Гарантия и возврат
  • Отзывы
  • Сервис
Описание

Назначение компаратора СА507 + СА3600A:

Компаратор СА507 предназначен для использования в качестве устройства сравнения при проведении поверки (калибровки) трансформаторов тока и трансформаторов напряжения, а также для измерения параметров нагрузок во вторичной цепи трансформаторов тока и трансформаторов напряжения.

В комплект поставки компаратора включен источник переменного тока СА3600 А предназначенный для питания измерительной цепи переменным током при проведении поверок (калибровок) измерительных трансформаторов тока с номинальным первичным током до 5000 А. Источник тока СА3600 А состоит из блока коммутаций БК и трех трансформаторов силовых ТС1, ТС2, ТС3.

Особенности компаратора СА507:

  • Поверка (калибровка) трансформаторов тока и трансформаторов напряжения в соответствии с ГОСТ 8.216 и ГОСТ 8.217;
  • Высокая точность измерений;
  • Поверка трансформаторов тока по эталонному трансформатору тока с равным номинальным вторичным током;
  • Поверка трансформаторов тока с номинальным вторичным током 1 А по эталонному трансформатору тока с номинальным вторичным током 5 А;
  • Поверка трансформаторов напряжения по эталонному трансформатору напряжения с равным номинальным вторичным напряжением;
  • Измерение мощности нагрузки трансформаторов тока и трансформаторов напряжения;
  • Возможность построения автоматизированной системы поверки трансформаторов тока (ТН) с компьютерным управлением на базе компаратора СА507;
  • Создание собственных и редактирование существующих шаблонов протоколов поверки;
  • Малые габариты и вес.

Область применения компаратора СА507 + СА3600A:

Комплект СА507 + СА3600A используется:

  • Производителями трансформаторов тока и трансформаторов напряжения;
  • Метрологическими институтами и организациями, осуществляющими поверку и калибровку трансформаторов тока и трансформаторов напряжения.

Технические характеристики компаратора CA507:

Наименование измеряемой величины Диапазон измерений Пределы допускаемой погрешности Диапазон вторичного напряжения (тока)
Относительная разность вторичных напряжний двух трансформаторов напряжения, fDU -15...+15 % ± (0,005·|fDU|+1·10-4+10-4·|δDU|) % 20 В ≤ U2 ≤ 240 В
± (0,005·|fDU|+1·10-3+10-4·|δDU|) % 6 В ≤ U2 < 20 В
Разность фаз вторичных напряжений двух трансформаторов напряжения, δDU -300...+300 минут ± (0,005·| δDU|+0,05+5·10-2·|fDU|) минут 20 В ≤ U2 ≤ 240 В
± (0,005·| δDU|+0,1+5·10-2·|fDU|) минут 6 В ≤ U2 < 20 В
Относительная разность сил вторичных токов двух трансформаторов тока, fDI -15...+15 % ± (0,005·|fDI|+2·10-4+10-4·|δDI|) % 1 А ≤ I2 ≤ 7,5 А
± (0,005·|fDI|+3·10-3+10-4·|δDI|) % 0,05 А ≤ I2 < 1 А
± (0,005·|fDI|+1,5·10-2+10-4·|δDI|) % 0,01 А ≤ I2 < 0,05 А
Разность фаз вторичных токов двух трансформаторов тока, δDI 300...+300 минут ± (0,005·|δDI|+0,03+5·10-2·|fDI|) минут 0,25 А ≤ I2 ≤ 7,5 А
± (0,005·|δDI|+0,5+5·10-2·|fDI|) минут 0,01 А ≤ I2 < 0,25 А
Активная (реактивная) мощность нагрузки трансформаторов напряжения, P(Q) 0...500 Вт (В·A) ± [0,005·√(P2+Q2)+U2ном2 ·10-7] % 50 В ≤ U2 ≤ 240 В
± [0,005·√(P2+Q2)+U2ном2 ·2·10-7] % 30 В ≤ U2 < 50 В
± [0,005·√(P2+Q2)+U2ном2 ·10-6] % 6 В ≤ U2 < 30 В
Активная (реактивная) мощность нагрузки трансформаторов тока, P(Q) 0…500 Вт (В·A) ± [0,005·√(P2+Q2)+I2ном2 ·3·10-4] % 0,01 А ≤ I2 ≤ 7,5 А
Активная (реактивная) проводимость нагрузки трансформаторов напряжения, G (B) 0…0,05 См ± [0,005·√(G2+B2)+1·10-7] % 50 В ≤ U2 ≤ 240 В
± [0,005·√(G2+B2)+2·10-7] % 30 В ≤ U2 < 50 В
± [0,005·√(G2+B2)+1·10-6] % 6 В ≤ U2 < 30 В
Активное (реактивное) сопротивление нагрузки трансформаторов тока, R (X) 0...200 Ом ± [0,005·√(R2+X2)+3·10-4] % 0,01 А ≤ I2 ≤ 7,5 А
Сила тока во вторичной цепи эталонного трансформаторов тока 0,01...7 А ± 0,5 % _
Напряжение во вторичной цепи эталонного трансформатора напряжения 0,1...240 В ± 0,5 % _
Частота вторичного тока и напряжения эталонного трансформатора 48...62 Гц ± 0,1 Гц _
Параметр Значение
Общие характеристики
Электропитание прибора:
- Номинальное напряжение
- Номинальная частота
220/230 В
50 Гц
Температура окружающего воздуха 0...40 °C
Относительная влажность воздуха до 80 % при температуре 25 °С
Размеры 250 × 150 × 350 мм
Масса 4,5 кг

Примечание:
fDU – числовое значение результата измерения относительной разности вторичных напряжений двух трансформаторов напряжения, %;
δDU – числовое значение результата измерения разности фаз вторичных напряжений двух трансформаторов напряжения, минуты;
fDI – числовое значение результата измерения относительной разности сил вторичных токов двух трансформаторов тока, %;
δDI – числовое значение результата измерения разности фаз вторичных токов двух трансформаторов тока, минуты;
U2ном – числовое значение номинального вторичного напряжения эталонного трансформатора напряжения, В;
P – числовое значение результата измерения активной мощности, Вт;
Q – числовое значение результата измерения реактивной мощности, В·A;
I2ном – числовое значение номинального значения силы вторичного тока трансформатора тока, используемого в качестве эталонного, A;
G – числовое значение результата измерения активной проводимости, См;
B – числовое значение результата измерения реактивной проводимости, См;
R – числовое значение результата измерения активного сопротивления нагрузки, Ом;
X – числовое значение результата измерения реактивного сопротивления нагрузки, Ом.

Технические характеристики источника тока CA3600 A:

Диапазон регулирования силы тока Используемый трансформатор силовой
от 0,01 до 36 А (максимально ~ 40 В) Трансформатор силовой ТС3
от 0,05 до 720 А (максимально ~ 5 В) Трансформатор силовой ТС3
от 0,05 до 3000 А (максимально ~ 1 В) Трансформатор силовой ТС1
от 0,1 до 6000 А (максимально ~ 2 В) Трансформатор силовой ТС1 + Трансформатор силовой ТС2
Параметр Значение
Общие характеристики
Электропитание прибора:
- номинальное напряжение
- номинальная частота
220/230 В
50 Гц
Температура окружающего воздуха 0 °C...40 °C
Относительная влажность воздуха до 80 % при температуре 25 °С
Размеры:
- блок коммутаций
- трансформатор силовой ТС1
- трансформатор силовой ТС2
- трансформатор силовой ТС3
480 × 260 × 180 мм
300 × 300 × 165 мм
300 × 300 × 165 мм
352 × 210 × 188 мм
Масса:
- блок коммутаций
- трансформатор силовой ТС1
- трансформатор силовой ТС2
- трансформатор силовой ТС3
27 кг
17 кг
17 кг
29 кг

Комплект поставки СА507 + СА3600A

№ Наименование Количество
1 Компаратор СА507 1
2 Кабель измерительный КИ(U), длина 1,5 м 1
3 Кабель измерительный КИ(I), длина 1,5 м 1
4 Кабель функционального заземления FE 1
5 Кабель питания 1
6 Перемычка с U – образными наконечниками 1
7 U–образный наконечник, ø8 мм 10
8 Кабель USB2AB/2 1
9 Мера отношения токов МОТ-2 1
10 Мера емкости МЕ-1 1
11 Сумка СА507 1
12 Руководство по эксплуатации, Часть 1, Техническая эксплуатация 1
13 Руководство по эксплуатации, Часть 2, Методика поверки 1
14 Руководство по эксплуатации, Часть 3, Работа компаратора при управлении от ПК 1
15 Паспорт 1
16 Программное обеспечение компаратора (диск инсталляционный) 1
17 Блок коммутаций СА3600 А 1
18 Трансформатор силовой ТС1 1
19 Трансформатор силовой ТС2 1
20 Трансформатор силовой ТС3 1
21 Токовод 3000 А, длина 2,5 м 2
22 Токовод 720 А, длина 1 м 3
23 Кабель силовой КС3600 3
24 Кабель питания КП3600 1
25 Кабель USB2AB/2 1
26 Паспорт 1
27 Сумки укладочные 5
Развернуть полное описание
